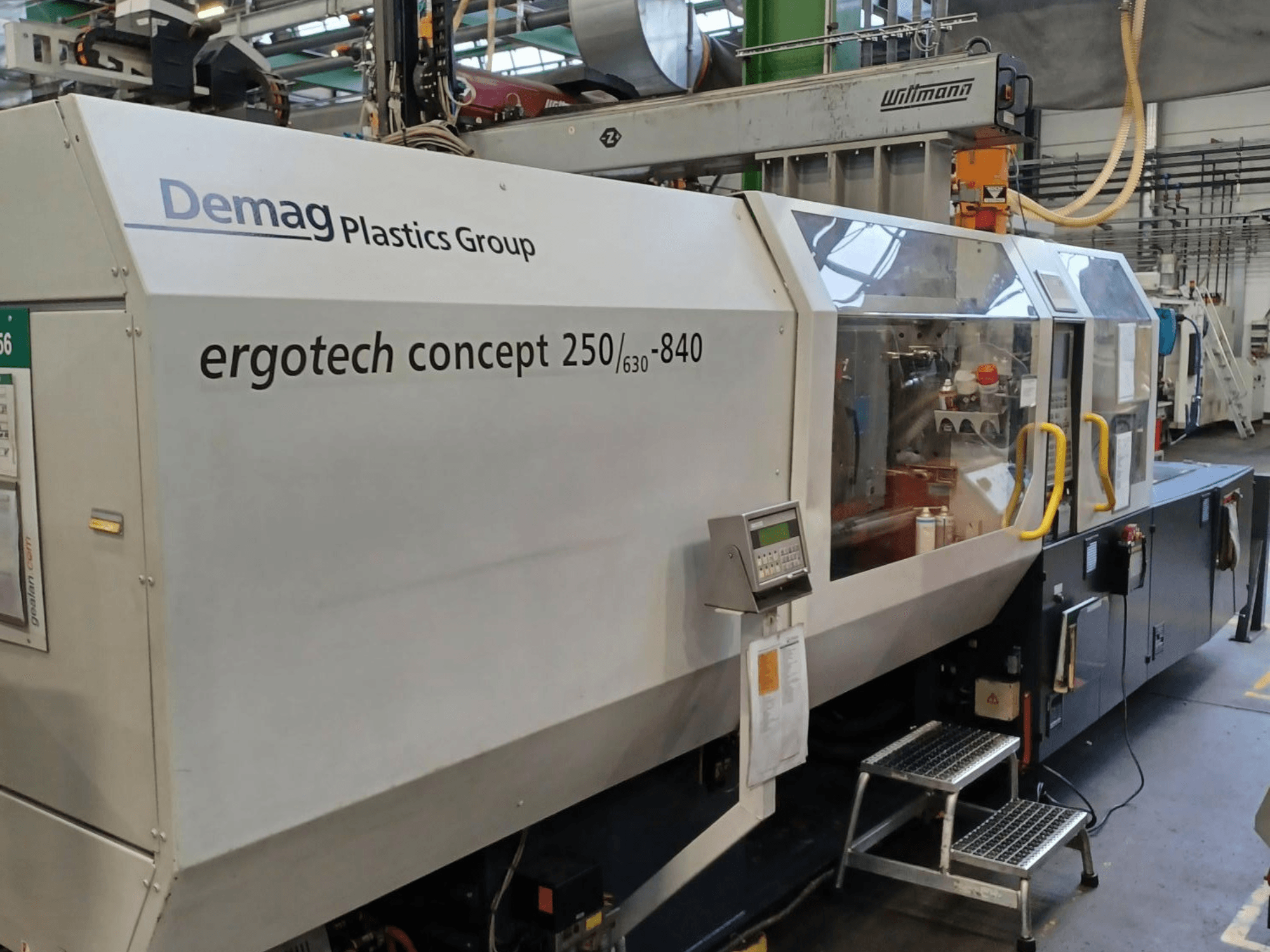

DEMAG - ET250/630-840 ConceptDE-INJ-DEM-2004-00003

• Force de verrouillage : 2750 kN

• Espacement des barres d'attache (H x V) : 630 x 630 mm

• Dimensions du plateau (H x V) : 950 x 950 mm

• Hauteur du moule : 330-830 mm

• Course d'ouverture : 675 mm

• Distance maximale de jour (distance entre les plateaux) : 1505 mm

• Capacité de poids du moule : côté fixe 1100 kg, côté mobile 2200 kg (total 3300 kg)

• Éjecteur :

  • Course : 200 mm

  • Force : 80 kN

  • Diamètre de la bague de centrage : 200 mm

  • Éjecteur pneumatique : oui

• Tirants de noyau : 2 sur le côté mobile (AS)

• Unité d'injection :

  • Taille de l'unité : 840

  • L/D : 20

  • Volume d'injection : 636 cm³

  • Pression d'injection : 1351 bar

  • Taux de plastification (PS) : 74 g/s

  • Vitesse de rotation de la vis : 326 tr/min

  • Rayon de la buse : 15 mm ; alésage de la buse : 3 mm

  • Course de dosage maximale : 225 mm

  • Note : Deuxième unité d'injection listée sans données → machine monocomposant

• Interfaces/contrôles :

  • Interface imprimante : oui

  • Contrôle du processus/SPC : oui

Équipement supplémentaire

• Robot/manipulation : Robot linéaire Wittmann W633-961

  • Course : Y (vertical) 1600 mm, X 900 mm, Z 2500 mm

• Contrôle du canal chaud : 9 zones

• Détection du moule : Système Kistler de pression (p=1) / température (t=0)

• Contrôle des vannes : hydraulique (pneumatique non équipé)
