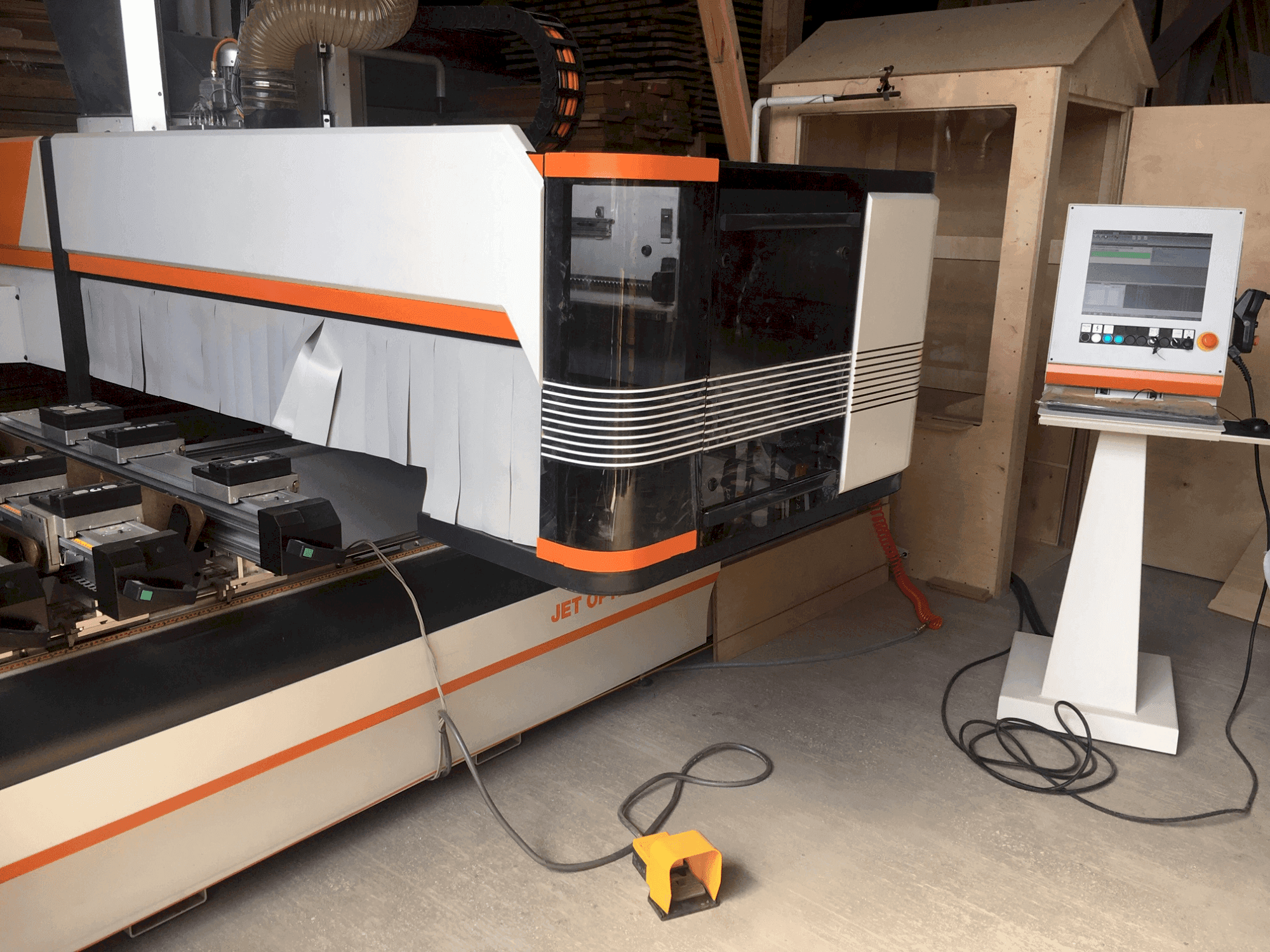

BUSELLATO Jet Optima T5

Avantages de la machine

• Avantages techniques de la machine:
  • - La hauteur de travail de l'axe z de la machine est de 180 mm. Les vitesses de positionnement des axes sont les suivantes axe x : 70 m/min axe y : 60 m/min axe z : 30 m/min
  • - Les principales caractéristiques sont les suivantes : cad intégré avec fonctions de réflexion, de rotation, de répétition, etc.
  • - Le système d'exploitation permet un contrôle en temps réel de la machine, un contrôle automatique de la vitesse de travail avec optimisation des itinéraires, un système de lubrification centralisé automatique.
  • - Affichage de représentations 2d et 3d des pièces à usiner, magasin circulaire de 12 outils hsk 63.
  • - Programmation paramétrique permettant l'utilisation de formules mathématiques, trigonométriques, trigonométriques inverses et logiques, avec 300 variables pour l'exécution de ces formules.
  • - Visualisation et rotation des vues horizontales et verticales, réduction automatique de la vitesse d'alimentation en fonction du fonctionnement de l'inverseur.
  • - Programmation simple et multifonctionnelle en plusieurs vues, magasin linéaire de 10 outils hsk 63.
  • - Contrôle automatique de la vitesse pour l'engagement de l'outil, mouvement de l'axe y facilité par des broches à vis à billes.
  • - Récupération des paramètres de l'outil à partir du programme, déplacement sur l'axe x réalisé grâce à un contact pignon-crémaillère convexe et incurvé.
  • - Programmation de niveau supérieur (if-end-if) avec macros, importation de fichiers dxf au format ascii.
• Avantages qualitatifs de la machine:
  • - Correction automatique du rayon de l'outil, tête de perçage 18m (8x + 5y), 6 forets horizontaux (4x - 2y), scie circulaire : 120 mm.
  • - Optimisation du parcours d'outils entre les opérations d'usinage, tête 5 axes "jet 5" refroidie par eau avec serrage d'outils hsk 63, b : +185° à -95°, c : +/- 360°, zone de travail : 3050 x 1250 mm.
  • - Représentation graphique des paramètres de la bibliothèque d'outils, affichage de la vitesse de la broche et des positions des agrégats.
  • - Simulation 2d et logiciel de calcul des temps de cycle, contrôleur et synopsis de diagnostic pour faciliter l'utilisation de la machine.
  • - Impression et impression graphique de pièces programmées avec codes iso, logiciel de contrôle des machines genesis evolution.
  • - Les programmes peuvent être facilement revus à l'aide de la fonction "preview", le châssis de la machine et la console mobile sont électrosoudés et dotés de plaques d'alliage d'acier renforcées et nervurées, particulièrement renforcées aux points les plus sollicités.
  • - Fonctions de diagnostic manuel et machine avec suggestions de réparation en temps réel et assistance graphique.
  • - Assistance graphique pendant la programmation de la machine. Le logiciel permet de créer des listes de programmes, de répéter des listes de programmes et d'exécuter des programmes personnalisés.
  • - Importation de fichiers texte iso, fonction "hold" avec tapis de sécurité, déplacement de l'axe z facilité par des broches à vis à billes.
  • - Edition le long de courbes et d'arcs pour la hauteur des caractères, l'espacement, l'interligne et l'espacement des lettres, broche à électrode "sc" 11 kw - vitesse 20 000 rpm hsk, console pc avec système d'exploitation windows, moniteur lcd 17".

Informations supplémentaires

• - L'équipement de la machine comprend : Logiciel de contrôle Jet Cad. Pompe à vide de 90 m3/h. Point d'extraction centralisé. 6 poutres "IMC". 6 ventouses de 80x155 mm. 6 ventouses de 55x155 mm.
