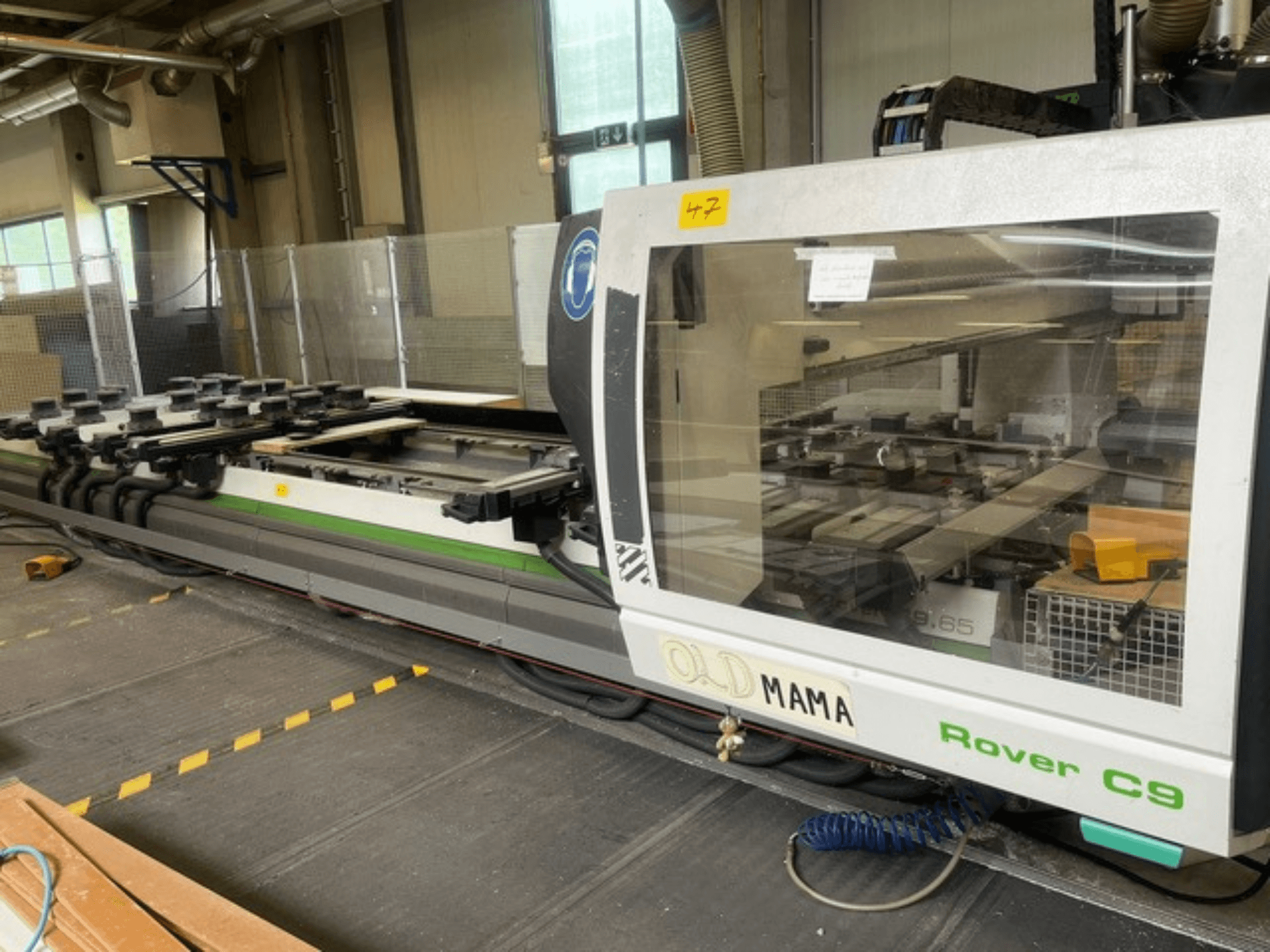

BIESSE - Rover C 9.65DE-CNC-BIE-2006-00001

• Système d'entraînement de l'axe X : crémaillère et pignon

• Système d'entraînement Axe Y : vis à billes

• Système d'entraînement de l'axe Z : vis à billes

• Système de guidage : guides linéaires avec blocs à recirculation de billes

• Moteurs : moteurs sans balais à commande numérique

• Formats de programmation : Formats de programmation : DXF et CID3

• Type de broche principale : Unité d'usinage à 5 axes interpolants

• Puissance de la broche S1 : 8 kW à 12000 tr/min

• Puissance de la broche S6 : 9 kW à 12000 tr/min

• Vitesse maximale de la broche : 22000 tr/min

• Interface d'outil : HSK F63

• Rotation de l'axe C : 360° continu

• Vitesse de l'axe C : 13,5 tr/min

• Rotation de l'axe B : ±100° (positionnement) / ±98° (interpolation)

• Vitesse de l'axe B : 13,5 tr/min

• Vitesse d'avance de l'axe Z : 30 m/min

• Système de vide : vide multizone avec connexions des deux côtés

• Capacité de la pompe à vide : 250 m³/h (50 Hz) / 300 m³/h (60 Hz)

• Table de travail : Système ATS avec supports modulaires

• Nombre de supports de pièces : 10

• Nombre de supports de modules : 40

• Dimensions des modules : 132 x 132 x H41,5 mm

• Dimensions du module de vide : 132 x 146 x H74 mm / 132 x 54 x H74 mm

• Hauteur totale du module : 115,5 mm

• Système de serrage : sous vide et pneumatique (Uniclamp en option)

• Force de fermeture Uniclamp : 220 kg à 7 bar

• Longueur minimale de la pièce à usiner (Uniclamp) : 140 mm

• Unité de perçage : BH 42 L

• Broches de perçage vertical : 29

• Broches de perçage horizontal : 6 (double sortie)

• Diamètre de la scie à rainurer : 120 mm

• Vitesse de la broche de perçage : jusqu'à 6000 tr/min

• Changeur d'outils : à chaîne

• Capacité du changeur d'outils : 22 positions

• Espacement des outils : 180 mm

• Diamètre maximal de l'outil (à pleine charge) : 175 mm

• Diamètre maximal de l'outil (simple) : 250 mm

• Longueur maximale de l'outil : 268 mm

• Poids maximal de l'outil : 7,5 kg

• Poids total de l'outil : 100 kg

• Changeur d'outil Pick-up : 1 position

• Poids max. de l'outil ramassé : 8 kg

• Alimentation électrique : 380/400/415 V 50/60 Hz

• Onduleur pour la broche : jusqu'à 14 kW

• Système de refroidissement : unité de refroidissement liquide pour électrobroches (1600 W)

• Système de lubrification : lubrification centralisée automatique

• Système de sécurité : Conforme CE avec tapis de sécurité, protections et arrêts d'urgence

• Élimination des copeaux : convoyeur de copeaux intégré

En 2023, la machine a reçu une nouvelle tête de broche 5 axes HS552 A HD 0S2 + ES360 F63 9 kW.
