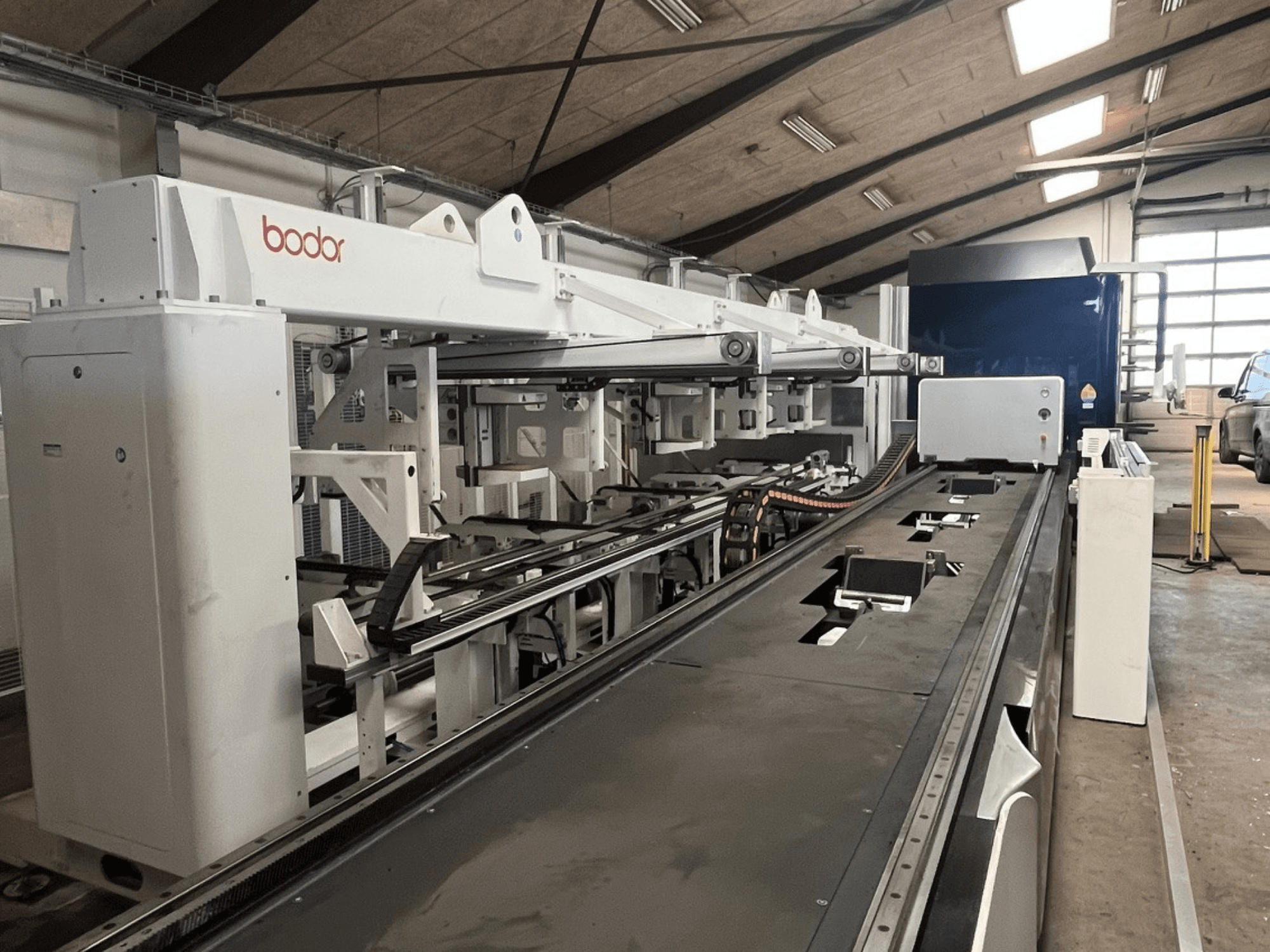

Bodor - T2-65-3000WDK-CUT-BOD-2024-00001

Modèle T230

Gamme de dimensions des tubes Tube rond : φ8-φ230 mm

Tubes carrés : □8 à □230 mm

Tubes rectangulaires : 230 mm ≥ longueur des côtés ≥ 8 mm

Poutre en I : 10# à 14#

Exigences relatives aux tubes

Diamètre < φ50 mm

Épaisseur de paroi des tubes ≥ 1,2 mm ;

Diamètre ≥ φ50 mm

Épaisseur de paroi ≥ 2,5 % du diamètre des tubes

Charge maximale du mandrin pneumatique : 300 kg, 46 kg/m

Longueur maximale des tubes usinables : 6 500 mm

Longueur maximale de déchargement : 4 500 mm

Longueur minimale de matière restante : 80 mm

Puissance du laser / Marque : 3 000 W Bodor

Précision de positionnement : 0,05 mm

Précision de repositionnement : 0,03 mm

Accélération maximale : 1,5 G

Dimensions hors tout de la machine

12 650 mm × 2 350 mm × 2 500 mm

Poids total : 5 060 kg
