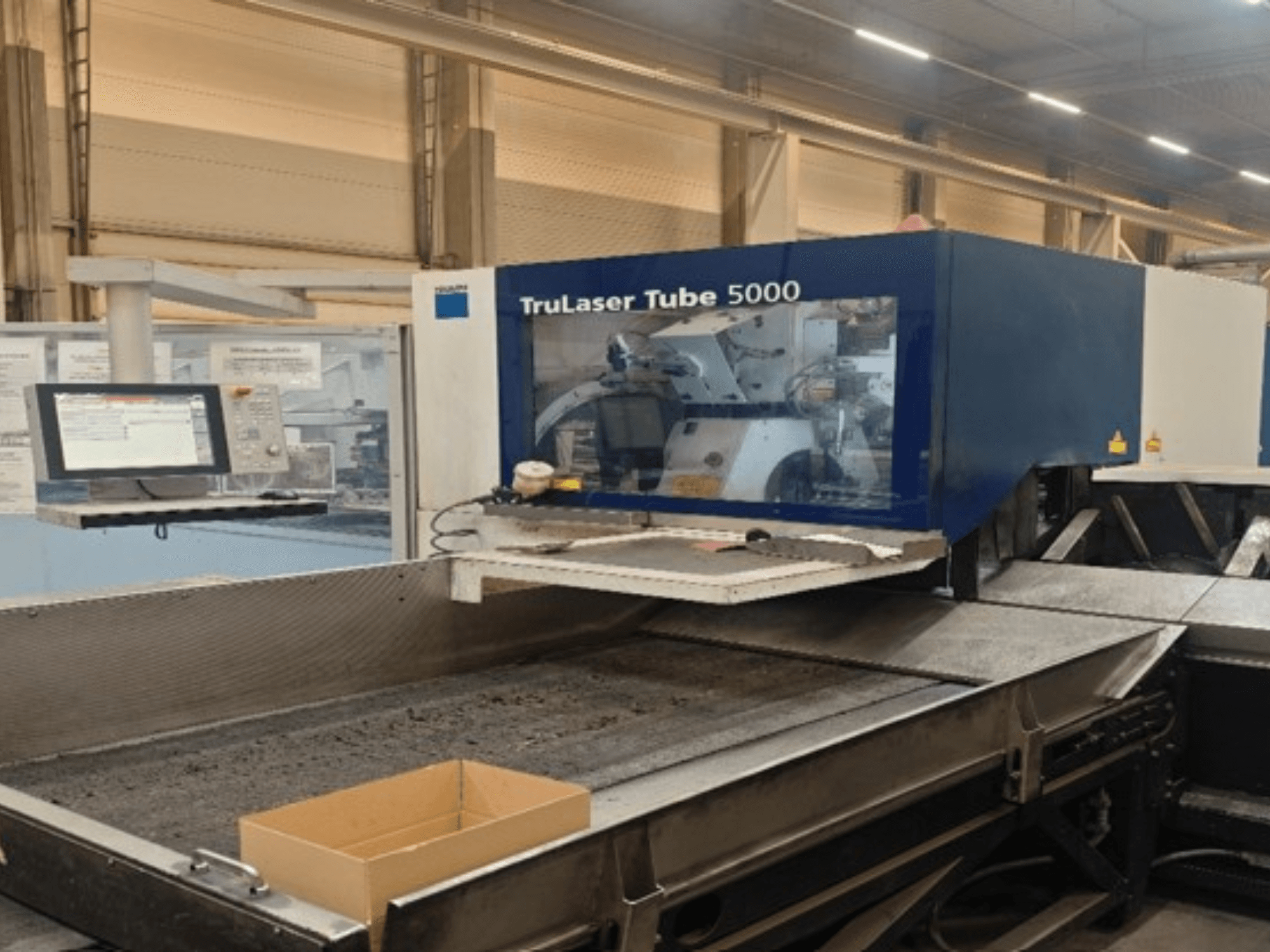

Machine de découpe de tubes fabriquée en 2015. Cette TRUMPF TruLaser Tube 5000 offre une plage de travail de 6 500 mm sur l'axe X et de 310 mm sur l'axe Y, avec une longueur maximale de pièce de 3 000 mm. Elle prend en charge différents diamètres de tubes et peut traiter des pièces pesant jusqu’à 130 kg. Si vous recherchez des capacités de découpe de tubes de haute qualité, pensez à la machine TRUMPF TruLaser Tube 5000 que nous proposons à la vente. Contactez-nous pour plus de détails.
Vue d'ensemble
- marque: TRUMPF
- année: 2015
- MODÈLE: TruLaser Tube 5000
- heures de production: 67121
- type d'application: Découpage
- Emplacement: République tchèque
- type de machine: Machine à couper les tubes
- marque de l'unité de contrôle: SIEMENS
Informations techniques - TRUMPF TruLaser Tube 5000
Unité de contrôle
- Marque de contrôle: SIEMENS
- Modèle de contrôle: SINUMERIK 840D SL
Dimensions
- Hauteur de la machine: 2800 mm
- Longueur de la machine: 16000 mm
- Poids de la machine: 17000 kg
Mouvement
- Nombre d’axes: 5
- Course de l’axe X: 6500 mm
- Course de l’axe Y: 310 mm
- Course de l’axe Z: 170 mm
Spécification technique
- Puissance du laser: 2 kW
Informations supplémentaires
Plage de travail de l'axe A1 (mandrin de traction) : n × 360°
Plage de travail de l'axe A2 (station d'alimentation) : n × 360°
Longueur maximale de la pièce brute : 6 500 mm
Longueur minimale de la pièce brute : 3 000 mm
Diamètre extérieur min./max. de la pièce (circulaire) : 20–152 mm
Longueur latérale min./max. de la pièce (rectangulaire, pour un cercle circonscrit de 170 mm max.) : 20–150 mm
Longueur maximale de la pièce finie : 3 000 mm
Longueur minimale du chutes de tube : 120 mm
Longueur maximale des chutes de pièce : 400 mm
Dimensions maximales de la section transversale du faisceau : 600 x 750 mm
Dimensions du faisceau – poids max. : 4 000 kg
Poids des matériaux : poids maximal de la pièce : 130 kg (chargement sur 6,5 m)
Poids de la pièce : poids maximal par mètre : 20 kg/m
Vitesses axe X (+) : 170 m/min
Vitesses axe X (-): 100 m/min
Vitesses axe Y : 60 m/min
Vitesses axe Z : 60 m/min
Vitesses axe A : 780 °/s
Précision de positionnement, écart de position Pa : ±0,2 mm / ±0,015°
Précision de positionnement, dispersion moyenne de position Ps : ±0,06 mm / ±0,005°
Longueur de trajectoire programmable minimale : ±0,01 mm / ±0,001°
Distance focale de la tête de découpe à lentille : 155 mm
Profondeur : 7 000 mm ; longueur : 16 000 mm (chargement : 6,5 m, déchargement : 3 m)
Équipement supplémentaire
Option permettant de réduire le diamètre extérieur minimal des tubes circulaires à 15 mm (au lieu de 20 mm)
Option permettant de réduire la longueur minimale d'un côté de tube rectangulaire à 15 mm (au lieu de 20 mm)
Option permettant d’augmenter la longueur maximale des pièces finies à 6 500 mm (au lieu de 3 000 mm)
Option « Longueur des pièces finies +1,5 m » : ajoute 1 500 mm à la longueur des pièces finies
Système de chargement de 8,0 m en option : augmente le poids maximal de la pièce à usiner à 160 kg (au lieu de 130 kg)
*Il peut y avoir des différences entre les données indiquées et les valeurs réelles, ce qui doit être confirmé par le représentant des ventes.
