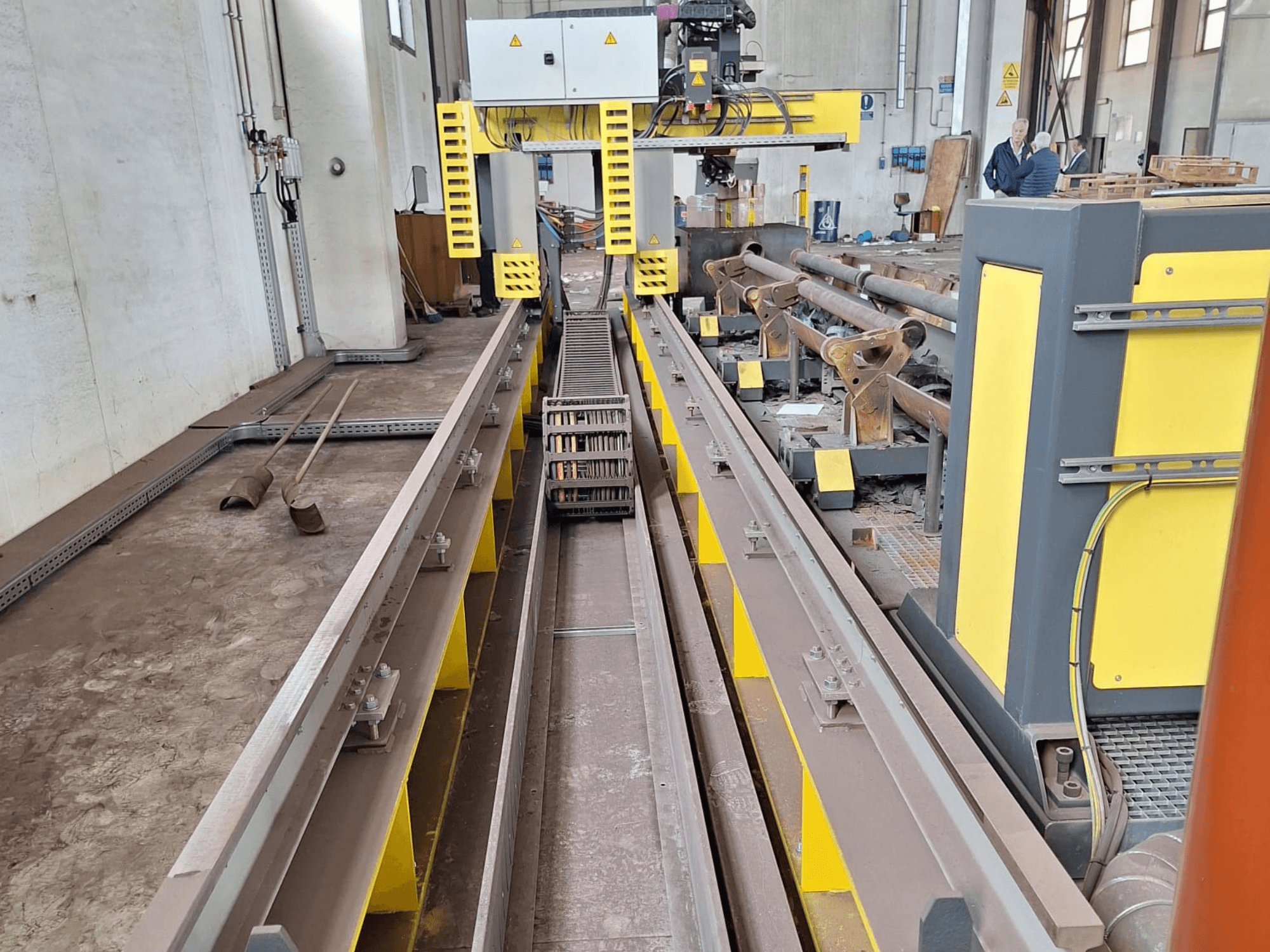

ESAB - SUPRAREX 3100 SXE HD 1000 IT-CUT-ESA-2020-00002

• Technologie de coupe : plasma haute définition

• Capacité du tube

  • Longueur maximale du tube : 8 000 mm

  • Diamètre min/max du tube : 100 mm / 750 mm

  • Épaisseur de paroi min/max : 3 mm / 20 mm

• Capacités de coupe

  • Coupe droite, coupe en biseau, biseaux en V, biseaux en Y, coupe de tubes en 3D

• Configuration des axes / mouvements

  • X (longitudinal) : Double entraînement synchronisé sans balais avec contrôle électronique des axes des deux côtés du portique ; longueur de guidage 11 000 mm ; double motorisation

  • Y (transversal) : Entraînement sans balais avec transmission à pignon et crémaillère

  • Z (vertical) : Axe de positionnement de la torche motorisé, vitesse jusqu'à 4 000 mm/min

  • Axe de rotation du tube : Broche synchronisée pour la rotation du tube, longueur du tube jusqu'à 8 000 mm

• Tête biseautée - VBA WRIST

  • Rotation : ±540

  • Réglage de l'inclinaison et du biseau : ±60°.

  • Angle de coupe en biseau : ±45°.

  • Vitesse d'inclinaison maximale : 38°/sec

  • Contrôle tangentiel pendant la coupe

  • Contrôle de la hauteur de la torche à tension d'arc

  • Contrôle mécanique de la hauteur de la torche pour la coupe en biseau

  • Protection contre les collisions de la torche

• Construction de la machine

  • Châssis de la machine très robuste

  • Guides de précision longitudinaux et transversaux

  • Système d'entraînement de précision à pignon et crémaillère

  • Moteurs sans balais

• Mandrin / broche

  • Broche synchronisée pour la coupe de tubes

  • Taille du mandrin : 500 mm

  • Trou de passage : 150 mm

• Supports de tubes

  • 3 chariots de support manuels avec positionnement par vis trapézoïdale

• Générateur de plasma

  • Modèle : ESAB iSeries300i

  • Courant maximal : 300 A (plage 5-300 A)

  • Tension de sortie : 180 V

  • Alimentation électrique : 380 V / 50-60 Hz

  • Facteur de marche (40°C) : 100%

  • Puissance de sortie maximale : 54 kW

• Gaz de traitement

  • Gaz plasmatiques : Air / O2 / Ar-H2 / N2

  • Gaz de protection : Air / N2 / O2 / H2O

• Dimensions du générateur

  • 1219 x 898 x 1031 mm

  • Système de contrôle

  • ESAB VISION T5 CNC

  • Écran tactile couleur de 18,5", utilisable avec des gants

  • Logiciel d'aide à l'opérateur OpWizard

• Logiciel

  • Logiciel de programmation de coupe de tubes ESAB

Equipement supplémentaire

• Table de coupe plate à lattes, 1 500 x 1 000 mm
