➤ AXILE V4 - Centre d'usinage à vendre | gindumac.com

Afficher dans la langue d'origine

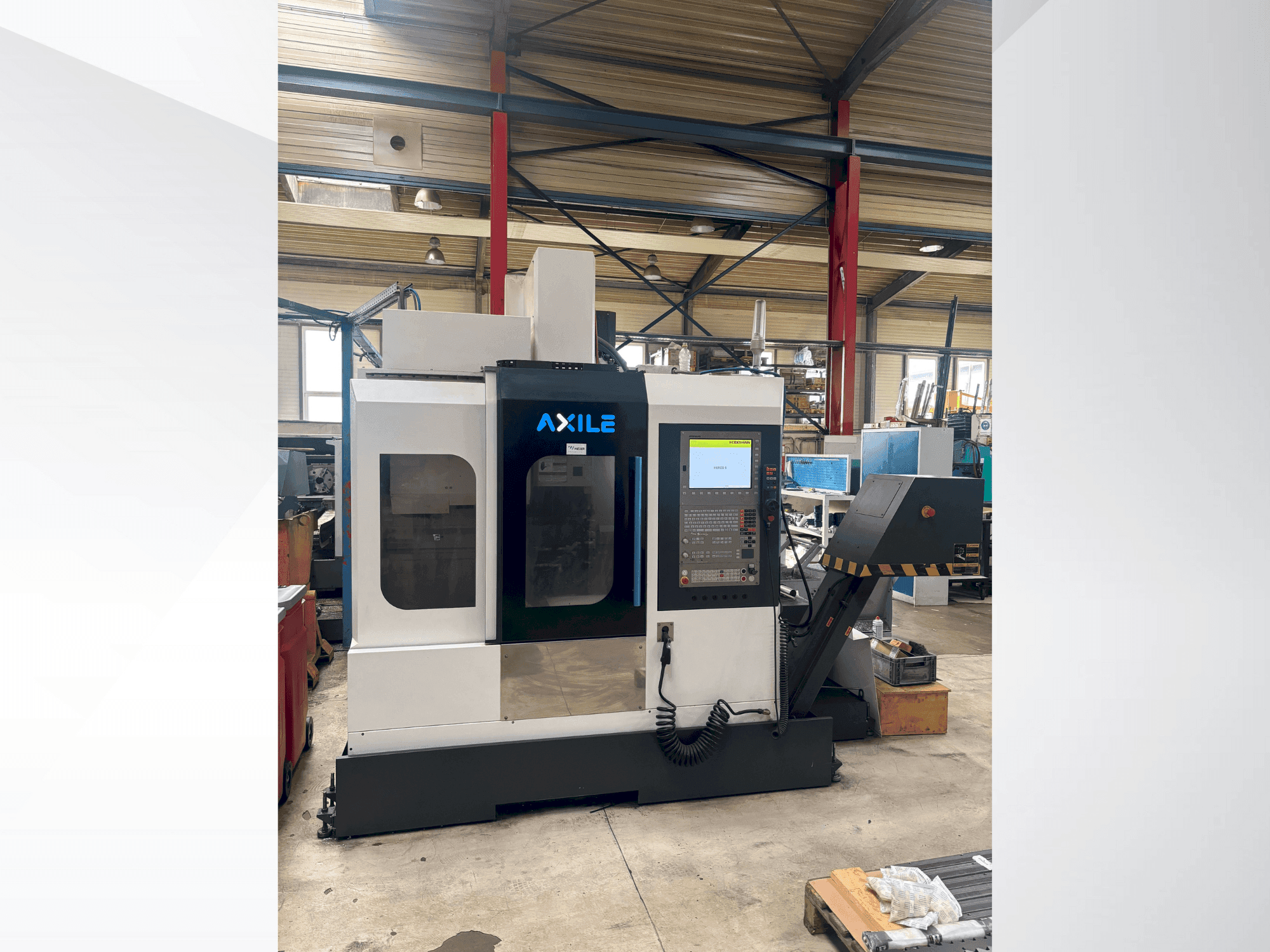

Ce centre d'usinage vertical AXILE V4 à 3 axes a été fabriqué en 2019. Il est doté d'une table robuste de 770 × 410 mm avec une capacité de charge maximale de 400 kg. Équipé d'une broche ISO40 à grande vitesse capable de 12 000 tr/min, il assure un usinage efficace. La machine comprend un changeur de bras d'outils 30/32 et une vitesse de déplacement rapide de 36 m/min, ce qui améliore la productivité. Considérez l'opportunité d'acheter ce centre d'usinage vertical AXILE V4. Contactez-nous pour plus d'informations.

Vue d'ensemble

marque: AXILE
année: 2019
MODÈLE: V4
heures de production: 2975
type d'application: Fraiseuse
Emplacement: Autriche
type de machine: Centre d'usinage vertical
marque de l'unité de contrôle: HEIDENHAIN

Informations techniques - AXILE V4

Unité de contrôle

Marque de contrôle: HEIDENHAIN
Modèle de contrôle: TNC 640

Dimensions

Profondeur de la machine: 3195 mm
Hauteur de la machine: 2720 mm
Poids de la machine: 4350 kg

Mouvement

Course de l’axe X: 600 mm
Course de l’axe Y: 400 mm
Course de l’axe Z: 450 mm

Informations supplémentaires

Équipement supplémentaire

Fentes en T : 16 × 100 mm (4 pièces)
Vitesse : Standard : 12000 tr/min / En option : 18000 tr/min ou 24000 tr/min
Puissance du moteur : Heidenhain : 10/12,5 kW /Siemens : 10,5/15,8 kW /Fanuc : 11/15 kW/ En option : 20 kW
Contrôle de la précision axiale (AAC) / Supervision des vibrations de la broche (SVS) / Contrôle du positionnement de la pointe de l'outil (TPC)
Standard : 30 ou 32 outils/ Option : 40 outils
Porte-outil : BT / CAT / DIN 40 / HSK 63 /Temps de changement (d'outil à outil) : 1,55 s (50 Hz) / 1,31 s (60 Hz)
Max. Dimensions de l'outil : Diamètre : Ø75 mm (Ø125 mm avec compartiment voisin vide) / Longueur : 300 mm /Poids : 7 kg
Changeur d'outils (ATC) Type : Changement de bras
Broche en ligne ISO40 (12000 tr/min, avec fonction CTS) / Refroidisseur d'huile de broche / Changeur d'outils à bras (30/32 outils)
Réservoir de liquide de refroidissement (20 bar) / Convoyeur de copeaux à raclettes / Encodeur linéaire pour les 3 axes / Dispositif de lavage à contre-courant / Pistolet de rinçage / Échangeur de chaleur / 4ème axe préparé (circuit de commutation)

Avantages de la machine

Avantages techniques de la machine

Table : dimensions : 770 × 410 mm / hauteur : 820 mm / charge max. Charge : 400 kg
Précision : précision de répétition (x/y/z) : ±0,01 mm / précision de positionnement : 0,01 mm sur 300 mm / vitesse d'avance (avance rapide) : 36 m/min (x/y/z)
Rails de guidage : rails linéaires (bille de 35 mm) x : 300 mm distance/ y : 620 mm /distance z : 400 mm/ distance
Entraînement des axes : vis à billes à circulation : Ø32 × p12 × c3 (pour x, y, z)
Poids max. Poids de la charge : 160 kg (standard) / 200 kg (en option)
Surface au sol : 3195 × 1910 mm
Centre de la broche à la protection de l'axe z : 475 mm/nez de la broche à la table : 100-550 mm

*Il peut y avoir des différences entre les données indiquées et les valeurs réelles, ce qui doit être confirmé par le représentant des ventes.

** L'étendue de livraison standard comprend uniquement la machine de base. Les accessoires et les équipements périphériques ne sont expressément confirmés qu'au cours du processus d'achat, par des accords contraignants.
