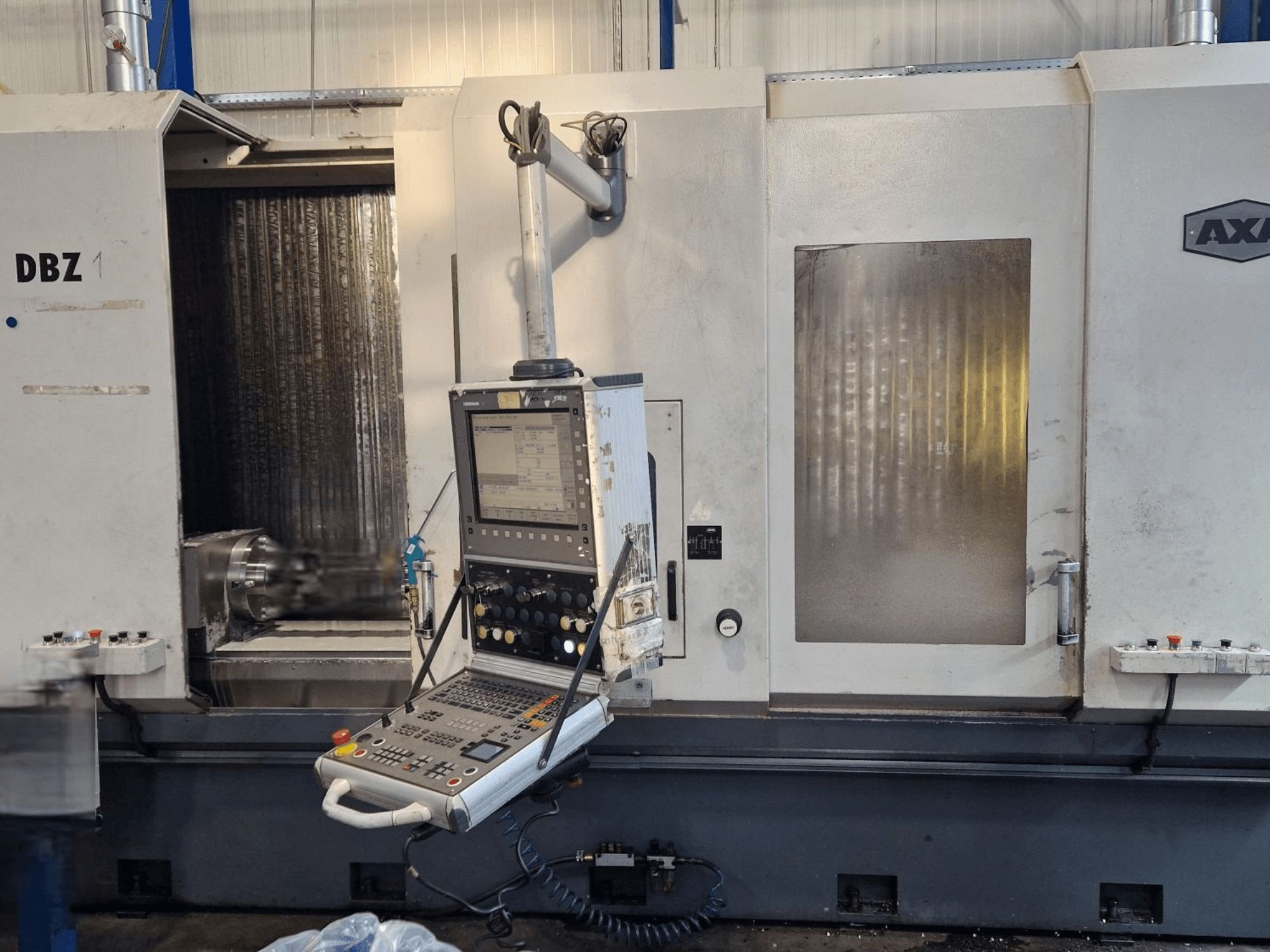

AXA - DBZAT-MIL-AXA-2010-00001

• Heures de fonctionnement de la broche : 36 604 h (vérifiées à l'aide d'une image)

• Heures de fonctionnement : 40 049,8 h

• Heures de fonctionnement de la machine : 81 189 h

• Course de l'axe X : 2 × 750 mm (fonctionnement en pendule)

• Plage de déplacement de l'axe Y : 500 mm

• Course de l'axe Z : 600 mm

• Surface de serrage / Dimensions de la table : 1 350 x 500 mm à droite et à gauche (2 x)

• Charge maximale de la table : 800 kg/m²

• Type de broche : moteur à arbre creux, refroidi à l'eau

• Plage de vitesse de la broche : 30 à 8 000 tr/min (10 000 tr/min max. indiqués / Nmax 12 000 tr/min)

• Puissance de la broche (40 % ED) : 30,0 kW

• Puissance de la broche (100 % de durée de fonctionnement) : 20,0 kW

• Couple de la broche (40 % de service continu) : 143,2 Nm

• Couple de la broche (100 % de service continu) : 95,5 Nm

• Porte-outil : SK 40

• Capacité du changeur d'outils : 22 positions (type plaque/disque)

• - Diamètre max. de l'outil : 85 mm (135 mm avec des emplacements adjacents libres)

  - Longueur maximale de l'outil : 400 mm

  - Poids max. de l'outil : 8 kg (pour L = 400 mm) / 5,5 kg (pour L = 200 mm)

  - Avance rapide sur l'axe X : 25 m/min

  - Avance rapide axe Y : 25 m/min

  - Avance rapide axe Z : 20 m/min

  - Tension d'alimentation électrique : 3 x 400 V / 230 V / N / PE, 50 Hz

  - Puissance connectée : 55 kVA

  - Fusible de sécurité : max. 100 A

  - Tension de commande : 24 V

• Dimensions hors tout : 4 500 × 2 250 × 2 700 mm

• Changeur d'outils : changeur d'outils à plaques

• Conception/configuration : colonne mobile ; zones de travail gauche/droite (usinage en pendule)

• Sécurité/enceinte : porte de maintenance

Équipement supplémentaire

• Table rotative à commande numérique RTA 200 avec contre-palier hydraulique (4e axe)

• Système de serrage : circuit hydraulique pour les zones d’usinage droite/gauche, avec raccord rotatif pour le 4e axe

• Alimentation interne en liquide de refroidissement (IKZ)

• Convoyeur à copeaux

• Système d’émulsion (lubrifiant)

• Unité de refroidissement (chiller)

• Un 4e axe est monté sur l'un des côtés de serrage. Il est inclus dans la livraison.
