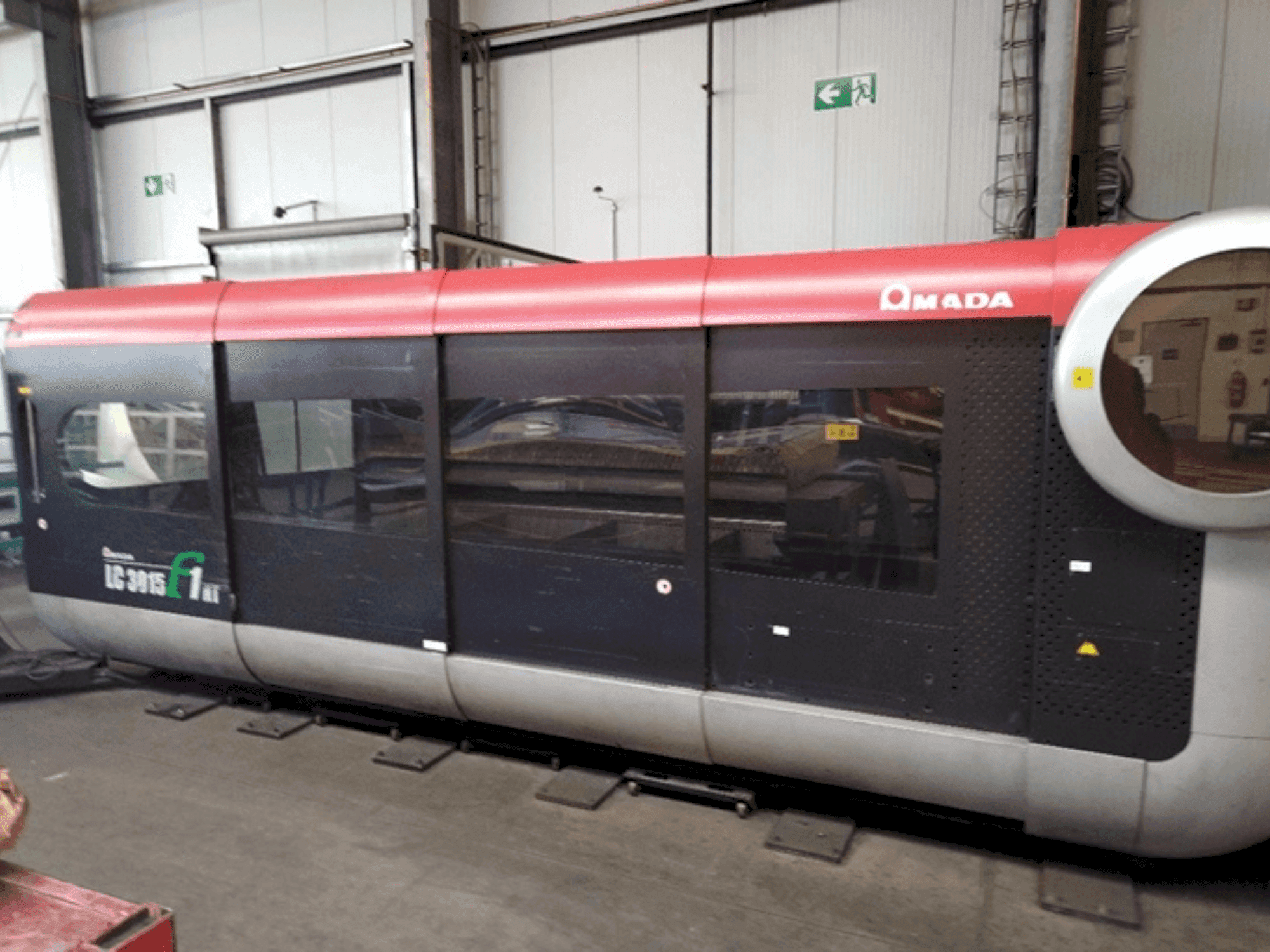

AMADA - LC 3015 F1 NTDE-CUT-AMA-2009-00001

Avantages de la machine

Avantages techniques de la machine

• Puissance requise : 98 kva
• Capacité : 4 kw
• Résonateur laser : af4000i-b
• Transformateur : marx tg 516

Informations supplémentaires

Machine avec caisse de transport (L x L x H) : 7120×3150×2370 mm Poids (avec caisse de transport) : 13,500 kg Résonateur laser (L x L x H) : 2460×1140×1965 mm Poids du résonateur laser : 1 300 kg Unité combinée (L x L x H) : 2332×1638×2201 mm Poids de l'unité combinée : Environ 1 750 kg Transformateur (L x L x H) : 950×800×950 mm Poids du transformateur : 484 kg Changeur de palettes (L x L x H) : 3868×2352×1010 mm Poids du changeur de palettes (sans supports de billes relevables) : 2 450 kg Poids du changeur de palettes (avec supports à billes relevables [option]) : 3 500 kg Connexions électriques Puissance totale du système : 400 V / 127 KVA Connexion électrique du transformateur : 400 V / 89 kVA / 160 A Connexion électrique de l'unité combinée : 400 V / 38 kVA /55A Connexion électrique du résonateur laser : 200 V / 55 KVA Connexion électrique des commandes et des entraînements : 200 V / 34 kVA Tension de fonctionnement : 3×400 V(±10%)/PE/50 Hz Consommation de courant max. Consommation de courant : 55 A Puissance nominale du transformateur : 89 KVA Tension primaire nominale du transformateur : 3×400 V(±10%) Tension secondaire nominale du transformateur : 3×200 V Courant primaire nominal du transformateur : 132 A Courant secondaire nominal du transformateur : 257 A Besoins en air comprimé et en gaz Besoins totaux en air comprimé (air non utilisé comme gaz de coupe) : 7 bar ; 69,6 m 3/h Besoins totaux en air comprimé (air utilisé comme gaz de coupe) : Max. 9,7 bar ; 132,6 m 3/h Air comprimé pour les fonctions de la machine ("coupe de refroidissement" et "jet d'huile") : 6 bar ; 18 m 3/h Air comprimé pour "ECO CUT" : 6 bar ; 18 m 3/h Air comprimé pour le système d'extraction des fumées DELTAComp 1500-8/9 : 5 bar ; 5,6 m 3/h Consommation de gaz laser : 10 litres par heure Gaz de coupe : L'oxygène, l'azote et l'air comprimé (s'il est utilisé comme gaz de coupe) sont nécessaires. Exigences en matière d'environnement et d'emplacement Température de la salle de travail : +15 à +35 °C Hauteur de la pièce : Au moins 4 m Éclairage : Au moins 500 Lux Humidité : Moins de 75 % (sans condensation) Vibrations : Doit résister à une accélération sismique inférieure à 0,05 G (0,49 m/s 2) avec une amplitude inférieure à 5 µm. Capacité de charge des fondations : ≥49 kN/m 2
