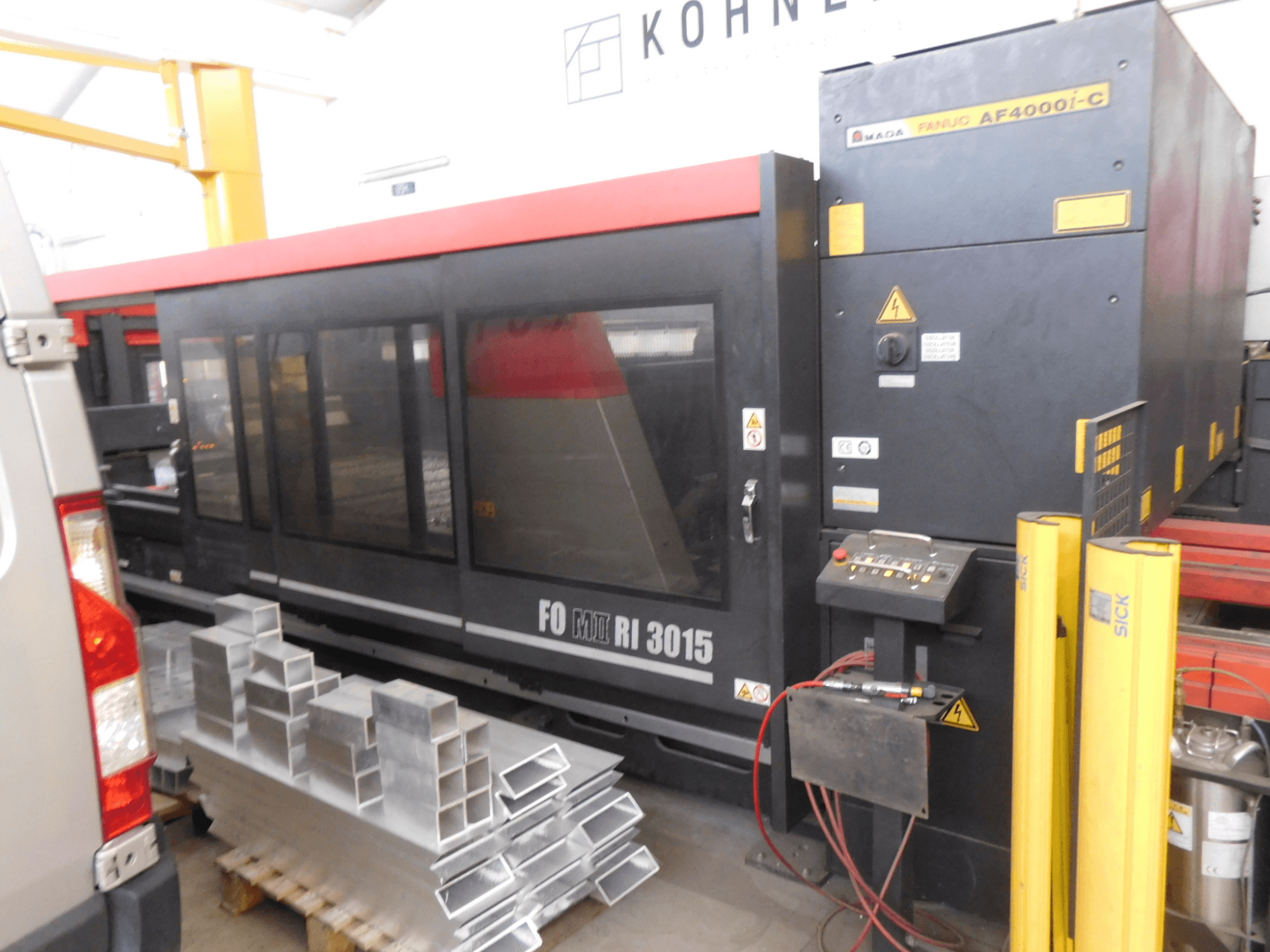

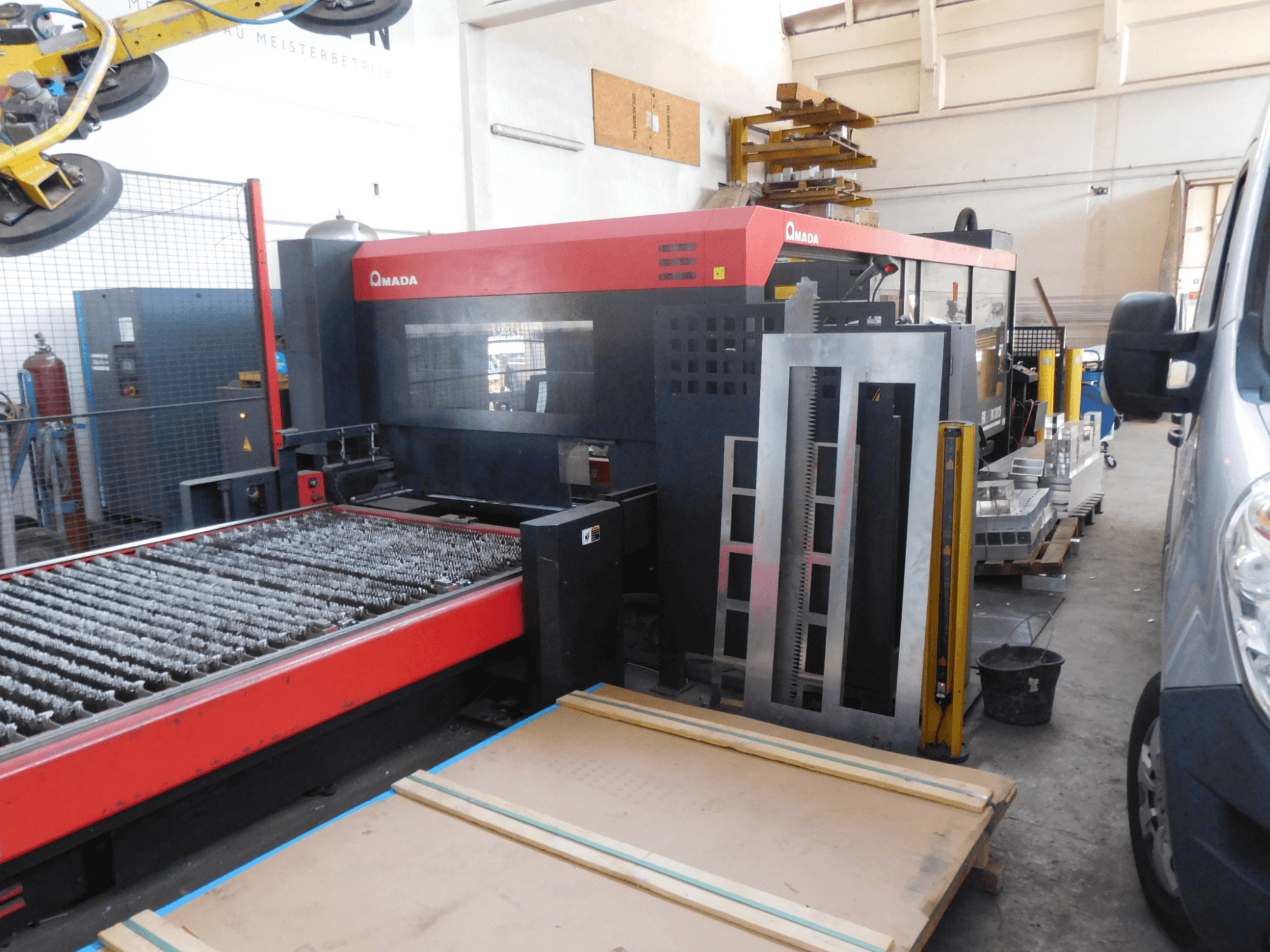

AMADA - FO-3015 II RIDE-CUT-AMA-2012-00003

• Type de laser : Laser CO2, excité par AC-HF, flux axial rapide

• Puissance du laser : 4000 Watts (continu), 5000 Watts (crête)

• Système optique : Optique volante

• Plage de déplacement (X x Y x Z) : 3070 x 1550 x 200 mm

• Charge max. Charge de la table : 920 kg

• Épaisseur max. Épaisseur du matériau (acier doux) : 20 mm

• Vitesse de positionnement : 80 m/min (X/Y), 60 m/min (Z), 113 m/min (simultané)

• Précision du positionnement : ± 0,01 mm / 500 mm

• Répétabilité du positionnement : ± 0,005 mm

• Unité de contrôle : AMNC 3i (écran de 21,5 pouces)

• Type de source laser : AO4B-0815-B342 (ANNÉE 2013, S/N L13X40476)

• Stabilité du laser : ± 2%

• Consommation de gaz laser : environ 10 l/h

• Mélange de gaz laser :

  • CO₂ : 5 ± 0.25%

  • He : 60 ± 3%

  • N₂ : 35 ± 1.75%

• Mode de faisceau : environ TEM₀₀

• Divergence du faisceau : moins de 2 mrad

• Fréquence d'impulsion : 1 - 2000 Hz

• Conditions environnementales : 5 - 35°C à max. 75% d'humidité

• Plage de température (température de fonctionnement) : 25°C (± 1°C)

• Longueur d'onde du laser : 10,6 µm

• Consommation de gaz laser : environ 10 l/h

• Consommation électrique : 12-59 kW (moyenne pour l'ensemble du système)

• Index rotatif (RI) : capacité intégrée pour le traitement des tubes/profils ; l'unité RI est présente dans la documentation.

• Puissance requise (plaque signalétique de l'unité principale) : 200V, 50/60 Hz

• Poids de la machine : 13 550 kg

• Plaque signalétique de l'oscillateur : Modèle AF4000i-C, poids 1200 kg

• Plaque signalétique de l'unité principale : Modèle FO3015IIRI

Équipement supplémentaire

• Changeur de palettes : LST3015 RI (YOM 2017, S/N 30153398)

• Alimentation électrique/Transformateur : TG513 (S/N 987/13)

• Unité de refroidissement/extraction : PC5011FOm24kw (S/N 7196850001)

• Logiciel VPSS 3i Tube Full Solution Pack

• Support de table Steel-Prisma

• Unité de coupe de tubes à index rotatif
