- ➤ Wenzel LH 87 - 2014 - CMM d'occasion à vendre | gindumac.com

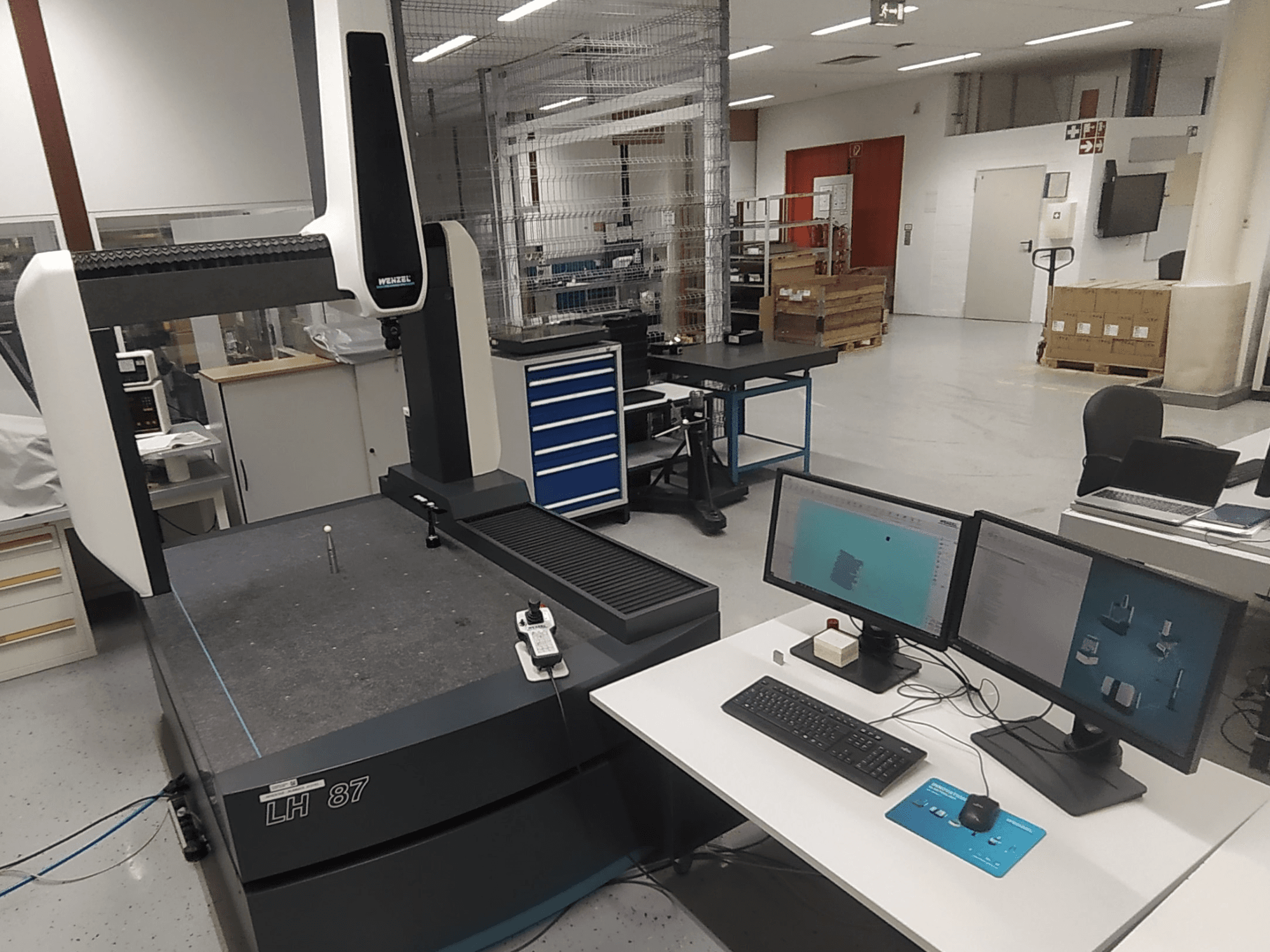

Cette machine à mesurer triaxiale Wenzel LH 87 a été fabriquée en 2014. Elle présente une plage de mesure de 800 mm en X, 1000 mm en Y et 700 mm en Z, avec une capacité de poids maximale des composants de 800 kg. La machine est équipée d'un système de paliers à air sur tous les axes et d'une tête de palpage à indexation motorisée Renishaw PH10M Plus. Si vous cherchez à obtenir des capacités de mesure de haute qualité, pensez à la MMT Wenzel LH 87 que nous avons à vendre. Contactez-nous pour plus d'informations.
Vue d'ensemble
- marque: Wenzel
- année: 2014
- MODÈLE: LH 87
- type d'application: Mesure
- Emplacement: Allemagne
- type de machine: Machine à Mesurer de Coordonnées (CMM)
Informations techniques - Wenzel LH 87
Mouvement
- Nombre d’axes: 3
- Course de l’axe X: 800 mm
- Course de l’axe Y: 1000 mm
- Course de l’axe Z: 700 mm
Informations supplémentaires
- Erreur de mesure de la longueur volumétrique (E0, MPE) : 2,2 µm + (L / 300,0 mm) µm
- Erreur de mesure de la longueur le long de l'axe optique (E150, MPE) : 2,2 µm + (L / 300,0 mm) µm
- Poids max. Poids du composant / de la pièce : 800 kg
- Roulements d'axe : Système de paliers à air intégré sur tous les axes
- Unité de commande CNC : Configuration de contournage à 3 axes WPC
- Matériel de contrôle : WPC2040 Basic combiné à l'unité de contrôle Renishaw PHC10-3 PLUS
- Panneau de commande de la machine : Boîtier de commande manuelle à joystick câblé Wenzel HT400
- Système de tête de palpage : Tête de palpage à indexation motorisée Renishaw PH10M Plus
- Système de capteur de palpage : Palpeur à jauge de contrainte de haute précision Renishaw TP200 à déclenchement par contact
- Système de rack de changement : Pont de changement de stylet autonome Renishaw SCR200 à 6 ports (5 ports activement équipés dans la configuration visuelle)
- Configurations actives des stylets (sur le rack) :
* Port 1 : Taster 1001 (Ø 1,00 mm)
* Port 2 : Taster 2001 (Ø 2.0 mm cylindrique)
* Port 3 : Taster 3001 (Ø 2.00 mm Ruby Ball)
* Port 4 : Taster 4001
* Port 5 : Port 5 configuré (confirmation visuelle : configuration angulaire/étoile)
- Matériel du PC d'évaluation : Tour de PC de bureau Esprimo de Fujitsu logée dans un compartiment dédié à la baie de contrôleur du bas du bureau.
- Moniteurs du poste de travail visuel : 2 écrans plats BenQ 24" TFT
- Périphériques d'entrée : Clavier filaire, souris et tapis de souris pour flux de travail de marque Wenzel
- Système d'exploitation principal : Windows 10 Pro (version 10.0, Build 19045, édition 64 bits)
- Suites logicielles de métrologie :
* Wenzel WM | Quartis Standard (Build R2025-1 / R2025-2 back-compatible ecosystem)
* Module logiciel de géométrie de commande CNC CM Wenzel
* Module logiciel CM Wenzel CNC Free-Form Surface
- Licences et sécurité des logiciels : Metrokey Dongle Protection (ID : 45984, Status : Valid, Local Workstation), Driver Version 7.6.0
- Interfaces de base de données CAO natives : STEP, NX, VDA-FS, IGES, EMD (Q-DAS), IMPEX-ELEM, CURVE, SURF, IPH, PRC
- Interfaces d'extension optionnelles : CATIA, Pro-E, SolidWorks
- Accessoires d'étalonnage inclus : Sphère d'étalonnage de référence en céramique de haute pureté, complète avec bloc de colonne d'extension de base
*Il peut y avoir des différences entre les données indiquées et les valeurs réelles, ce qui doit être confirmé par le représentant des ventes.
