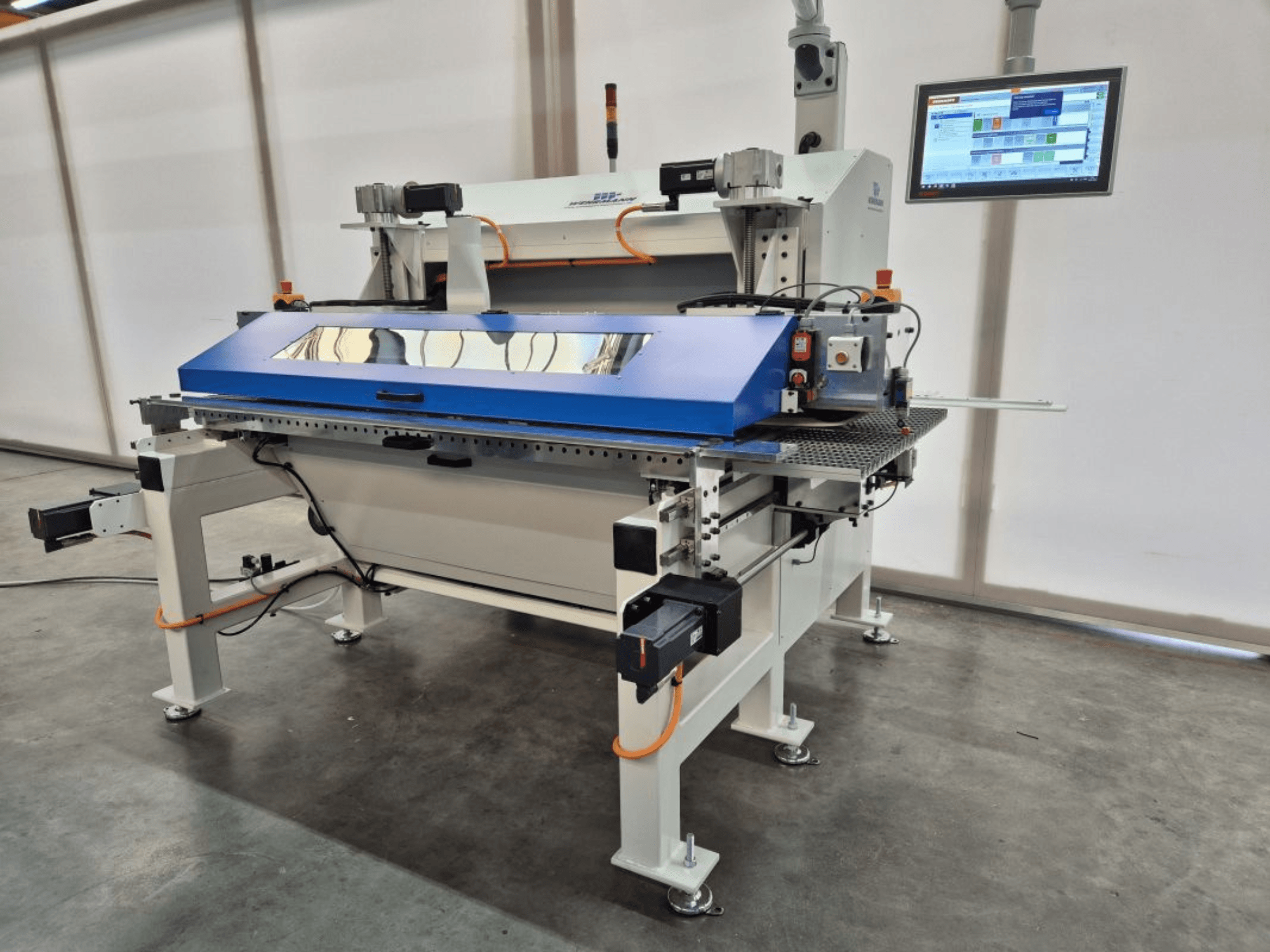

WEHRMANN - WT-50/900DE-SAW-WEH-2025-00001

• Condition : Nouveau

• Application : Découpe classique de pièces rectangulaires en bois/matériaux à base de bois avec stratifié (CLP, HLP), papier, feuille ou placage.

• Capacité pièces/panneaux :

  • Longueur : à partir de 140 mm

  • Largeur (taille finie) : min 50+50 mm ; max 450+450 mm (coupe asymétrique possible)

  • Épaisseur : 8-40 mm

  • Poids maximal de la pièce : environ 30 kg

  • Forme : rectangulaire

• Hauteur de travail : 900 mm

• Côté machine : Machine à droite (côté d'arrêt à droite dans le sens de la marche)

• Avance/réglages :

  • Vitesse d'avance : 5-40 m/min, servocommandée

  • Réglage électronique de la hauteur : 5-45 mm par axe servo Beckhoff

  • Règle d'arrêt en téflon à droite, servocommandée

  • Règle d'entrée gauche avec unité à ressort pneumatique, servocommandée

• Construction/transport :

  • Cadre robuste en acier soudé

  • Transport par courroie avec pression supérieure réglable en hauteur

  • Courroie à faible entretien avec revêtement de transport doux

  • Courroie trapézoïdale de 32 mm à pression supérieure avec rouleaux à ressort pour un guidage fiable

• Agrégats :

  • Agrégat 1 : Inciseur à fréquence contrôlée

    • Moteur Perske 4,4 kW, 50 Hz, 400 V, 4500 tr/min

    • Porte-outil D=35, clé

    • Filet extérieur + intérieur R/L, servocommande, tandem, non pivotant

    • Réglage en hauteur par axe servo Beckhoff

    • Réglage latéral avec affichage numérique mécanique

    • Lame de scie max. Ø 350 mm

    • Hottes d'aspiration à débit optimisé

    • Sans outils

  • Agrégat 2 : Scie principale à régulation de fréquence

    • Moteur Perske 6 kW, 50 Hz, 400 V, 5000 tr/min, contre-rotation

    • Porte-outil D=35, arbre cannelé, filetage extérieur + intérieur R/L

    • Lame de scie max. Ø 400 mm

    • Cale fendue réglable à la main

    • Réglage en hauteur par axe servo Beckhoff

    • Réglage latéral avec affichage numérique mécanique

    • Hottes d'aspiration à débit optimisé

    • Sans outils

• Commande et IHM (Beckhoff) :

  • Commande basée sur PC avec PLC intégré et commande électronique de ligne (TwinCAT 3)

  • Ecran multitouch de 15,6" avec clavier/souris intégré(e)

  • Création de programmes simple et orientée vers les composants ; noms de programmes librement définissables ; mémoire de programmes pratiquement illimitée

  • Commande par clavier/souris/touche ; système de messages pour l'opérateur/les messages d'erreur

  • MDE Basic : temps de production, temps de réglage, temps d'arrêt, temps de défaillance, compteur d'unités, période d'enregistrement réglable

  • Bus de terrain EtherCAT rapide ; Ethernet RJ45 ; port USB

  • Alimentation sans interruption (UPS) pour le panel PC

  • Programmation PLC selon IEC 61131-3

  • Verrouillage de l'alimentation pour les machines/systèmes de transport adjacents

• Inclus dans la machine de base :

  • Capot insonorisant/protecteur avec verrouillage de sécurité

  • Raccords pour l'extraction externe (vitesse minimale de l'air 28 m/s, pression négative 2480 Pa)

  • Raccordement d'air comprimé avec unité de maintenance

  • Armoire de commande intégrée avec unité de refroidissement (température ambiante 10-45 °C)

  • Mesures de sécurité et de protection conformes à la norme CE ; marque CE

• Utilités et spécifications :

  • Pression de service : 6 bar

  • Alimentation : 3/N/PE, 400/230 V, 50 Hz, ±5% (circuit de protection ECD non applicable)

• Langue :

  • Etiquetage de la machine : Allemand

  • Instructions d'utilisation : Allemand

  • Listes de pièces détachées : Allemand

• Peinture :

  • Base/revêtement : Gris-blanc RAL 9002

  • Agrégats : Gris poussière RAL 7037

  • Couvertures de protection : Bleu RAL 5017

  • Panneau de commande : Gris clair RAL 7035

• Délai de livraison : Disponible environ 4 mois après la commande

Équipement supplémentaire

• Système de dépoussiérage externe (non inclus ; la machine est livrée avec les pièces de raccordement ; nécessite une vitesse d'air de 28 m/s et une pression négative de 2480 Pa)

• En option : Préparation pour scanner de codes-barres ou RFID avec répertoire de fichiers défini

• Interfaces Industrie 4.0 en option : MQTT, UMATI, OPC UA, RFID
