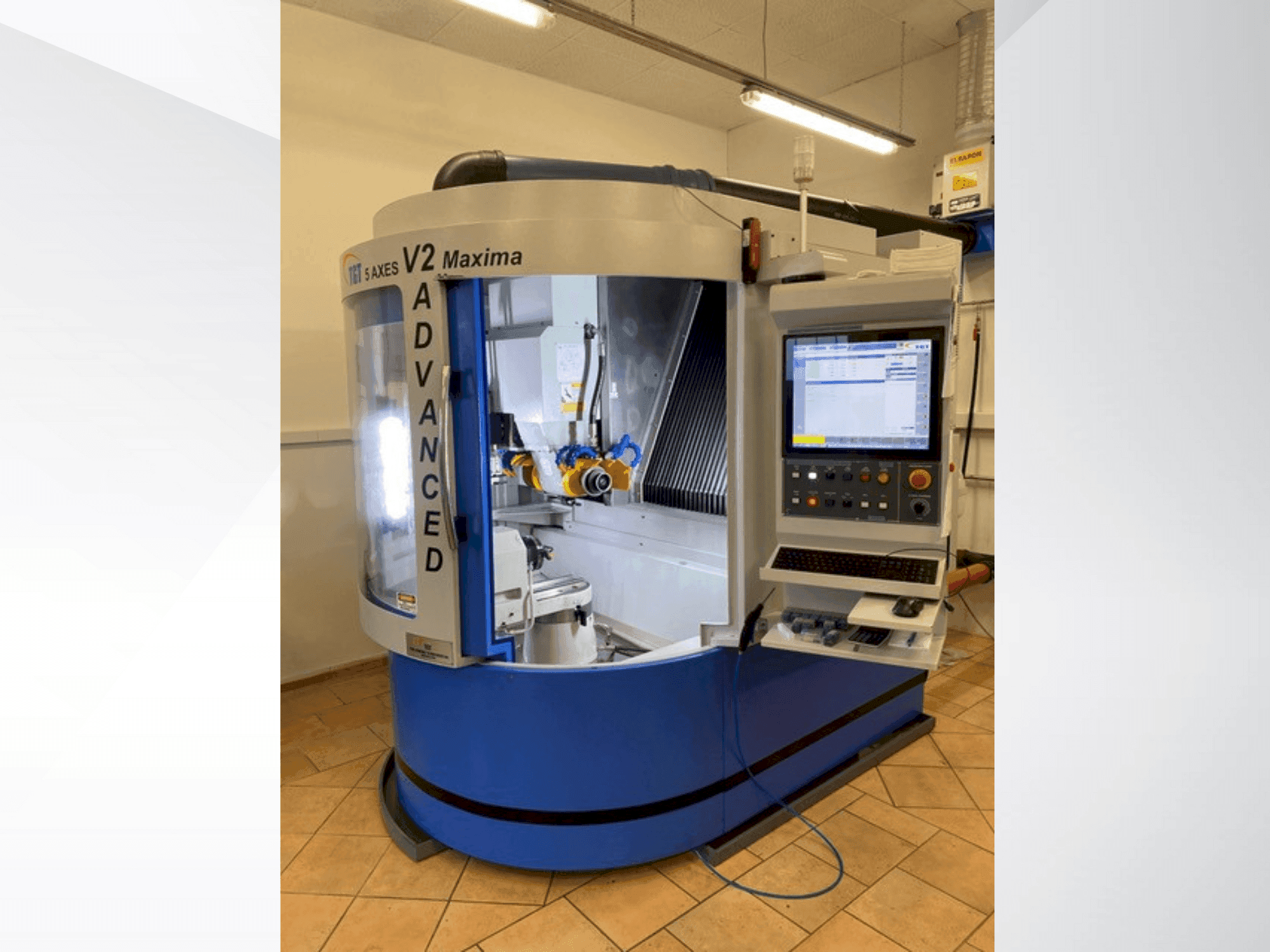

TGT - V2 MaximaAT-OTH-TGT-2020-00001

Équipement supplémentaire

• Système d'aspiration du brouillard de meulage ELBARON / Palettes robotisées / Pinces de serrage pour tous les diamètres courants jusqu'à 20 mm / Broche de rechange / Paquets de meules de ponçage et meules de ponçage associées (Environ 25 pièces)

Avantages de la machine

Avantages techniques de la machine

• Durée de fonctionnement : 42000 minutes
• Machine en parfait état / broche de rechange d'origine disponible, éliminant les temps d'attente pour l'entretien de la broche / description complète et manuel d'installation inclus

Informations supplémentaires

Roulement de l'axe : Avant/arrière : 7010 CTYN DU L P4 (NACHI)/ Graisse lubrifiante : Kluberisoflex Super LDS 18 ou NBU 25 (2,75 cc par roulement)/ Couple de serrage : 58 Nm (avant/arrière)/ Concentricité : ≤ 0,002 mm/ Moteur : LENZE 7,5 kW (10 ch), 4 pôles/ Vitesse : 0-4500 tr/min (convertisseur de fréquence)/ Courroie : PJ-12-1143L (PORTES/FENÊTRES)/ 2 Unité d'entraînement de l'alimentation - axes X et Z/ Course : Axe X : 300 mm/ Axe Z : 680 mm/ Vis à billes : Type : Fixe - Supportée/ Roulement : 25TAB06DBFLP4 (NACHI, couple de serrage 62 Nm)/ Broche de la vis à billes : BIF 3210A-5 (THK, Ø32 mm, pas 10 mm)/ Moteur : BECKHOFF AM8053-0G20 (11,4 Nm)/ Embrayage : SFC 050 DA2-24B-20B (MIKI PULLEY)/ 3 Unité d'entraînement de l'avance - axe Y Course : 300 mm/ Vis à billes : Roulement : 25TAB06DBFLP4 (NACHI, 62 Nm)/ Spécification de l'écrou à billes : BIF 3210-5 (THK)/ Moteur : BECKHOFF AM8061-0GB1 (12.8 Nm)/ Accouplement : SFC 060 DA2-20B-32B (POULIE MIKI)/ / Table tournante - axe A/ Roulement : 7014 CTYN DUL P4 (NACHI)/ Couple de serrage : 255 Nm (avant), 62 Nm (arrière)/ Battement radial : ≤ 0,002 mm/ Graisse : Kluberisoflex Super LDS 18 (3,6 cc par roulement)/ 5ème ensemble de table rotative - Axe C/ Roulement : YRT 100 (GOLDBULL)/ Couple d'assemblage : 14 Nm (3 étapes : 40% → 70% → 100%)/ Moteur : ORION_230/140 (NIMBLE/UCAM), 238 Nm/ Codeur : RENISHAW/ système de refroidissement principal/ Débit : 85 L/min/ Volume du réservoir : 400 litres/ Pompe : RKM206 (Rajamane, 1,5 kW, 6 étages)/ Filtration : Filtre en papier Para mol N 334/150 (0,01 mm)/ disposition de la lubrification/ Pompe à huile : ELU-2700 (Cenlub, 3 litres, 415V AC)/ Cartouche de dosage : 320410-3 (LUBRIFICATION)/ lunette (manuelle)/ Course verticale : 3 mm/ Plage de diamètre : Ø3-Ø22 mm/ Course du chariot : 120 mm
