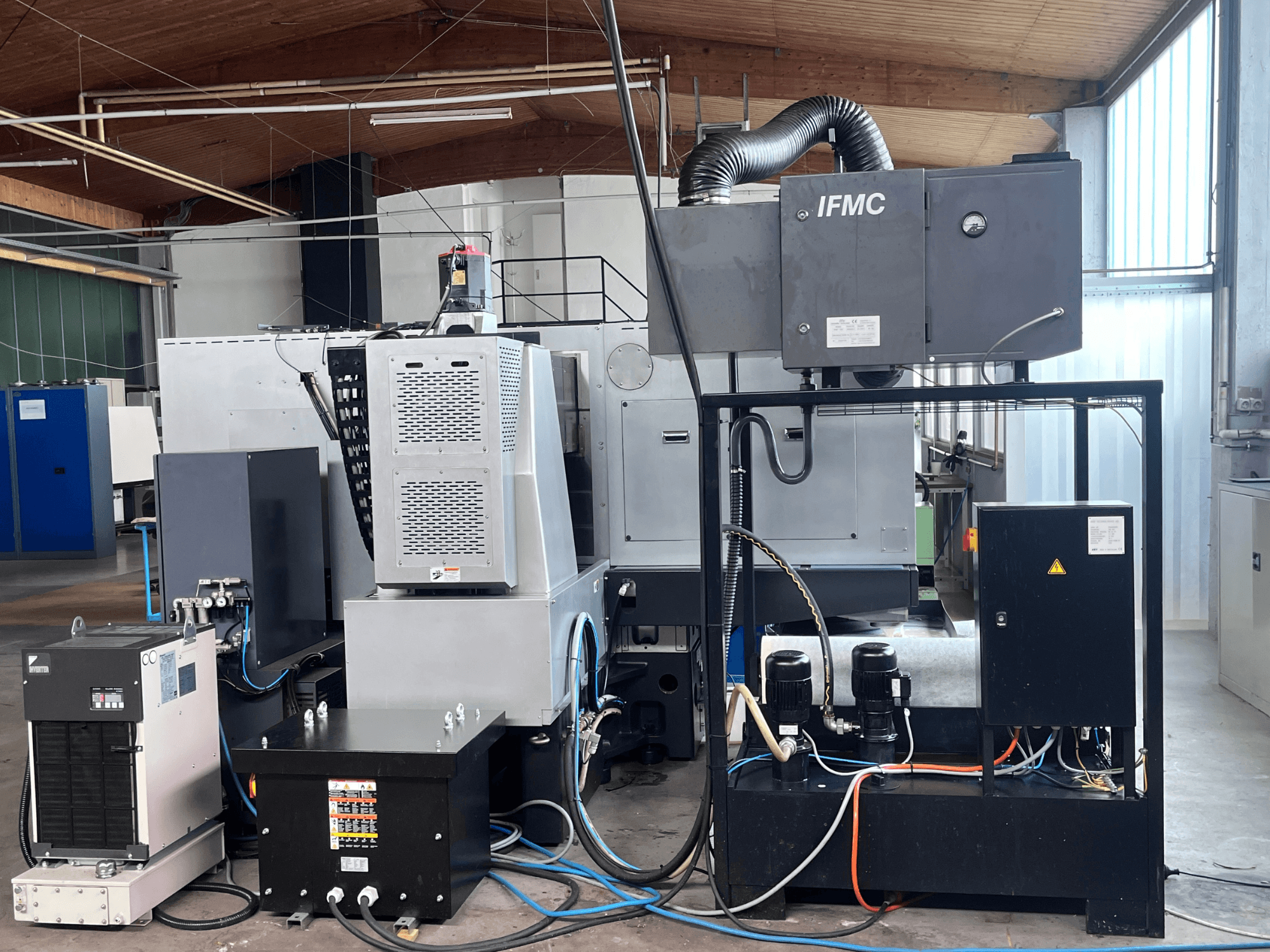

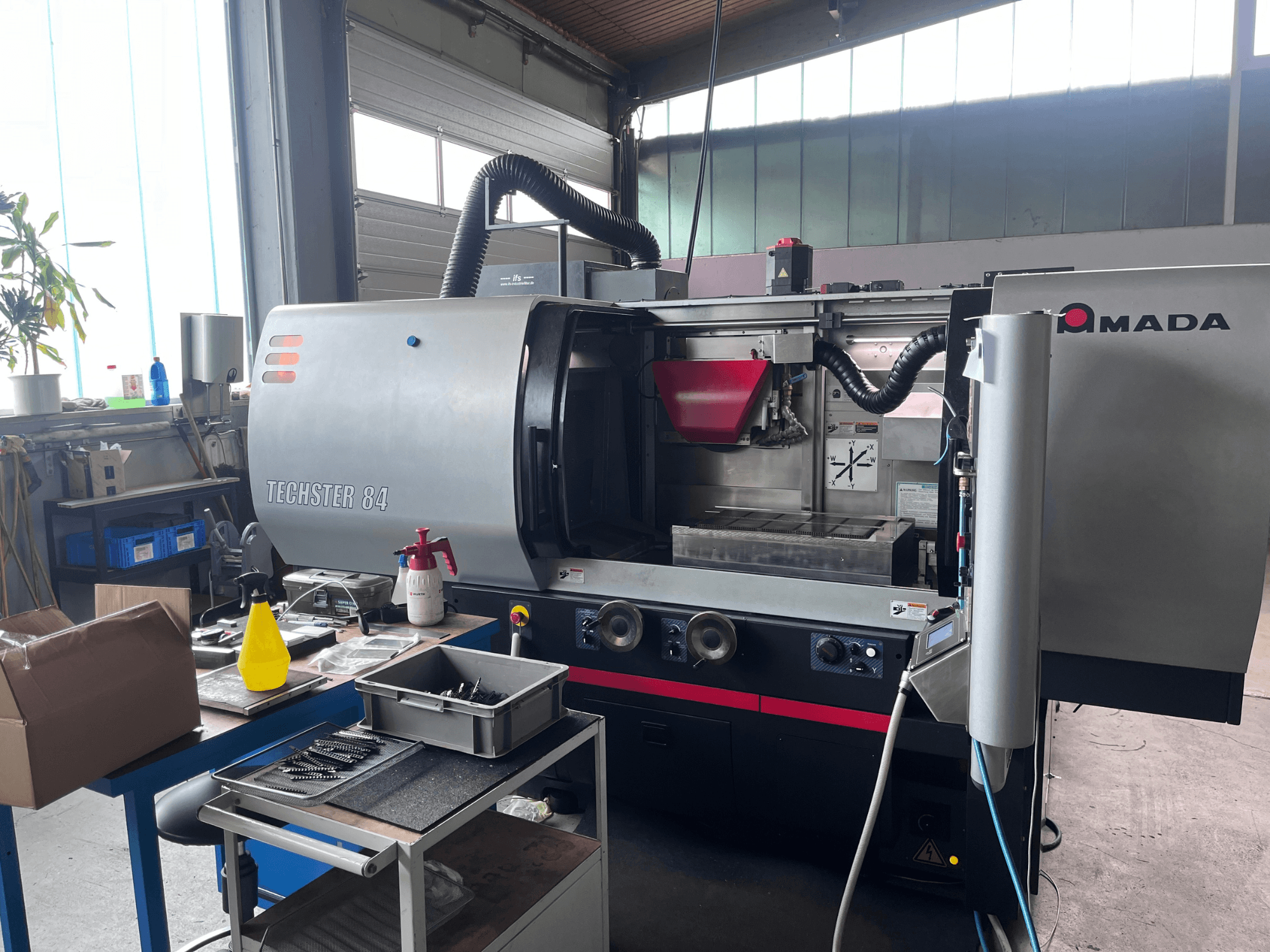

AMADA - Techster 84DE-GRI-AMA-2015-00001

• Commande : FANUC série 32i, modèle B

• Alimentation électrique : 200 V

• Type d'alimentation : triphasée

• Fréquence : 50 Hz

• Puissance absorbée : 23 kVA

• Courant à pleine charge : 50 A

• Moteur de broche : 7,5 kW (renforcé)

• Dimensions de la meule : Ø 355 × 38–50 × 127 mm

• Distance entre le centre de la broche et la table : environ 500 mm

• Dimensions du mandrin magnétique : 700 × 400 mm

• Pas des pôles du mandrin magnétique : 4 mm

• Éclairage de la zone de travail par LED

• Broche de rectification refroidie à l'huile

• Refroidissement de la broche par air à l'aide d'un compresseur

• Précision de régulation de la température : environ ±0,1 K

• Palpeur automatique

• Avance par sauts / Sauts à grande vitesse

• Interface Ethernet (LAN)

• Module de commande à mémoire étendue

• Macro B FANUC

• Minuterie programmable pour démarrage/arrêt automatique et préchauffage

• Déclaration de conformité CE

• Système de filtrage par bandes 450 (E3.1)

• Capacité du réservoir de liquide de refroidissement : environ 450 L

• Finesse de filtration : environ 20 µm

• Système d'extraction des brouillards d'émulsion 1100

• Séparateur de brouillard d'huile IFMC

• Démonstration de la machine possible

• Heures de fonctionnement de la broche de rectification : environ 2 286 h

• Révision générale, y compris la remise à neuf géométrique. La machine n'a fonctionné qu'environ 504 heures depuis la révision

Équipement supplémentaire

• Logiciel de programmation WinWop pour Windows

• Logiciel de FAO CGS (Complete Grinding Solutions)

• Unité de dressage de profil avec TPA 100 R

• Unité de pré-dressage VPA 100 R avec meule diamantée motorisée

• Dresseur droit monté sur table

• Arbre de dressage diamanté R100-40-0,15 CVD

• Kit de réaffûtage pour meule diamantée (Techster 84–104)

• Meule diamantée de 100 mm pour unité de pré-dressage

• Barre d'arrêt de 700 mm avec prisme

• Système d'équilibrage automatique de meules MPM

• Bride de meule pour Techster 64/84 (Ø 355 mm)

• Protection de meule modifiée

• Kit d'outils d'utilisation (clés et mandrin d'extraction)
