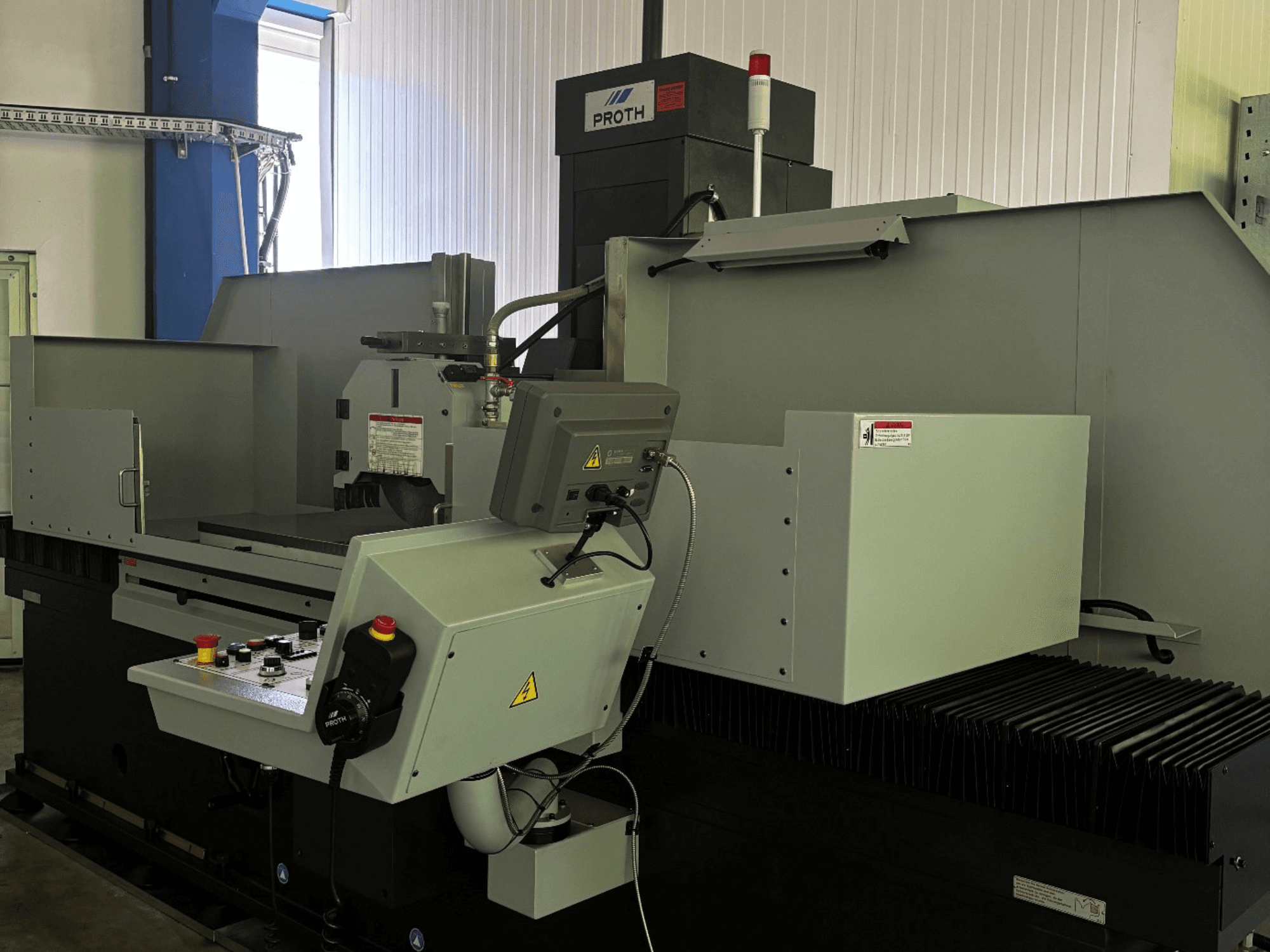

Proth - PSGC-50120AHRAT-GRI-PRO-2021-00001

- Distance maximale entre le centre de la broche et la table : 700 mm

- Capacité de charge de la table (en service continu) : 1 200 kg

- Capacité de charge de la table (en service intermittent) : 1 880 kg

- Poids de la plaque électromagnétique : 315 kg

- Hauteur d'installation entre la table et le bord inférieur de la meule : 522 mm

- Avance longitudinale hydraulique : 1 - 25 m/min

- Avance transversale par paliers : 0,1 à 15 mm/course

- Avance transversale continue et sans paliers : 50 à 1 500 mm/min

- Pas de rotation du volant de commande transversal : 5 mm/tour (graduation : 0,02 mm)

- Rotation du volant de commande en vertical : 0,25 mm/tour (graduation : 0,002 mm)

- Avance verticale automatique : AD 1

- Vitesse de la broche : 1 500 tr/min (réglable en continu)

- Moteur de broche : 7,5 kW (400 V, 4 pôles, 15 A, 50 Hz)

- Moteur d'avance transversale : 0,37 kW / 0,7 kW (220 V, 6 pôles, 2,1 A, 50 Hz)

- Moteur d'avance rapide : 0,75 kW (110 V, 6 pôles, 6,1 A, 50 Hz)

- Moteur de la pompe hydraulique : 3,7 kW

- Transformateur Tr1 : 825 VA

- Transformateur Tr2 : 2 000 VA

- Puissance d'entraînement (Antriebsleistung) : 400 V, 3P, 34,05 A, 50 Hz

- Système de refroidissement : dispositif de refroidissement avec filtre en papier et séparateur magnétique (capacité : 100 litres)

- Système d'aspiration des brouillards et des poussières : modèle PSGC-50120AHR, capacité du réservoir : 100 l, débit : 50-60 l/min, moteur : 0,55 kW, 400 V, 1,8 A, 50 Hz, poids : 120 kg

- Afficheur numérique (DRO) : afficheur numérique à 2 axes sur l'axe Y (SINO SDS6-2V, n° de série : 7201723C0032, échelle : KA-300 1 µm - 670 mm) installée en mai 2022

- Dimensions de la meule : 400 x 50 x 127 mm / 355 x 50 x 127 mm (Meule KINIK incluse : 405 x 50 x 127 mm, 32 A, 46 J, 9 V, 33 m/s)

- Nombre d'axes : 3 axes (mouvements X, Y, Z avec affichage numérique à 2 axes sur l'axe Y)

- Équipements et fonctionnalités en option : Dresseur parallèle (monté sur la tête), dresseurs de table, mandrin d'équilibrage, balance d'équilibrage, volant électrique, éclairage LED, pieds de mise à niveau, 6 brides de meule au total, système hydraulique et électrique complet

- Dimensions de course : 4,1 L x 2,7 P x 2,96 H m)

- Meules de rechange en option (notamment des marques ZISCHE et KINIK) et divers flasques de meule en stock/sur rayonnage
