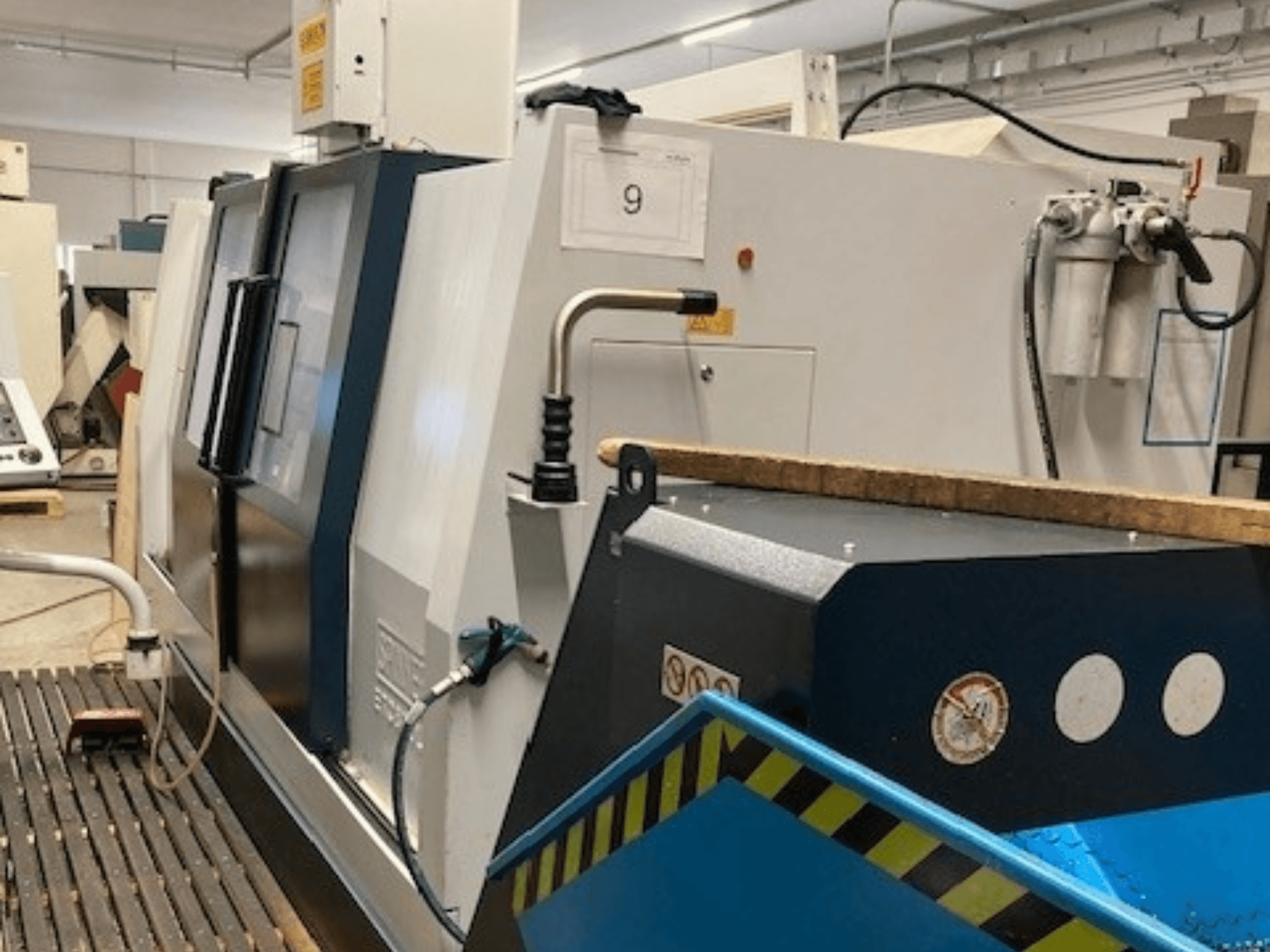

SPINNER - TC800L 110DE-TUR-SPI-2023-00001

• Statut/état

  • Machine sous tension et toujours en fonctionnement

  • Entièrement fonctionnelle ; l'état de repos permanent nécessite le remplacement du capteur.

• Configuration et capacités

  • Tourelle sans AgW (alimentation électrique réglable)

  • Type de tourelle : axiale/radiale

  • Nombre de stations d'outils : 12x VDI50 (option : 16x VDI40 ou 12x BMT65)

  • Type de porte-outil : VDI50 (option : VDI40/BMT65)

  • Nombre d'outils entraînés : 12 (option)

  • Vitesse de l'outil entraîné : 4000 tr/min

  • Puissance de l'outil entraîné (S1/S3) : 2,2 / 5,5 kW

  • Couple de l'outil entraîné (S1/S3) : 17,5 / 43 Nm (axial), 14 / 35 Nm (radial)

  • Diamètre de tournage maximal : 500 mm

  • Diamètre de pivotement maximal : 800 mm

  • Longueur de tournage : 800 mm / 1580 mm (version L)

  • Distance entre les centres : 800 mm / 1580 mm

  • Poids maximal de la pièce : 800 kg

• Axes

  • Course rapide X/Z : 15 / 24 m/min

• Broches

  • Nombre de broches : 2

  • Broche principale

    • Nez : A11

    • Capacité de la barre : 110 mm

    • Couple (100% / 40%) : 175 / 235 Nm

    • Couple étage 2 : 700 / 939 Nm

  • Sous-broche (option)

    • Nez : A6

    • Capacité de la barre : 52 mm

    • Taille du mandrin : 210 mm

    • Puissance (S1/S6) : 15 / 19 kW

    • Couple (S1/S6) : 95 / 121 Nm

• Contre-pointe (si équipée)

  • Diamètre de la poupée : 110 mm

  • Cône : MK4

  • Course : 100 mm

  • Force de poussée : 850 daN

• Fluides et réservoirs

  • Capacité du réservoir de liquide de refroidissement : environ 235 l (jusqu'à 270 l en version L)

  • Réservoir hydraulique : environ 31 l

  • Réservoir de lubrification central : environ 2-3 l

• Données électriques

  • Raccordement électrique : Triphasé 400 V + N + PE

  • Fréquence : 50/60 Hz (également indiqué comme 50 Hz)

  • Courant nominal : 44 A

  • Courant de protection par fusible : 50 A

  • Courant nominal de protection : 63 A

  • Charge connectée : environ 40 kVA (jusqu'à 50 kVA avec 2 broches)

  • Classe de protection : BA 3 (Chap. 3.4.5)

  • Type de réseau : Réseau TN avec neutre mis à la terre

  • Protection recommandée : sans interrupteur FI (recommandé)

Équipement supplémentaire

• Lunette (remarque : remplacement du capteur bang-up nécessaire)

• Contre-pointe

• Convoyeur de copeaux

• Système d'extraction du brouillard d'huile

• Eventuellement mandrin et porte-outil (à confirmer)
