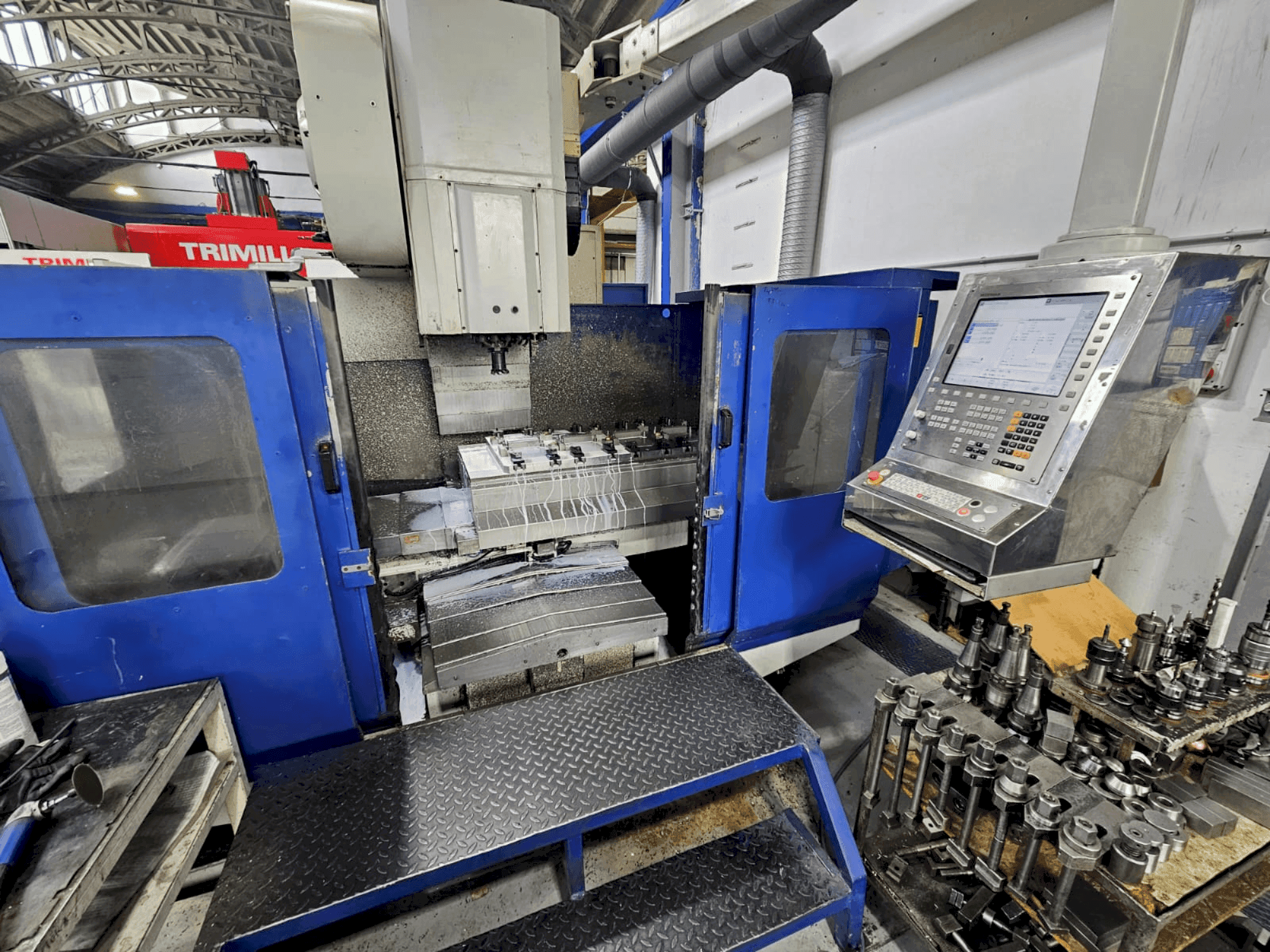

Sigma - EK 110/50HR-MIL-SIG-1985-00001

Équipement supplémentaire

• Magasin d'outils : Type : Aléatoire avec pinces doubles à position fixe ISO 50 DIN 69871-A
• Capacité d'outils : 40 outils
• Diamètre maximal de l'outil (avec outils adjacents) : 120 mm / Longueur maximale de l'outil : 200 mm / Poids maximal de l'outil : 20 kg
• Temps de changement d'outil : temps de changement d'outil à outil : 5 secondes / temps de changement de puce à puce : 11 secondes
• Charge connectée : 36 kW / Capacité de la pompe de refroidissement : 250 l/min / Capacité du réservoir de refroidissement : 320 l
• Capacité du réservoir hydraulique : 80 l / Consommation d'air comprimé : 0,1 m³/h / Connexion d'air comprimé : 0,50-0,60 Mpa
• Broche et entraînement : Distance nez de broche / table (min/max) : 770 mm / Distance axe de broche/guides (avec couvercle télescopique) : 715 mm

Avantages de la machine

Avantages qualitatifs de la machine

• Haute précision et exactitude grâce à un système de mesure optique avancé et à des contrôleurs siemens.

Avantages techniques de la machine

• Performance de coupe : matériau : acier 60-70 kg/mm² / diamètre de perçage maximum : 50 mm / diamètre de filetage maximum : m40 / taux d'enlèvement de copeaux maximum (performance de fraisage) : 1000 cm³/min
• Système de mesure : système de mesure optique (heidenhain)
• Fentes en t : 5 x 18 x 125 mm, h12, moyen h7
• Avance de travail (axe x/y/z) : 0-10000 mm/min
• Avance rapide (axe x/y/z) : 15000 mm/min
• Précision de positionnement : 0. 013 mm (x/y/z) / précision de répétition : 0. 005 mm (x/y/z) / erreur inverse : 0. 002 mm (x/y/z)
• Cette machine a été entièrement remise à neuf en 2015. Elle comprend le système itn 320, des échelles linéaires sur tous les axes et des contrôleurs siemens.
