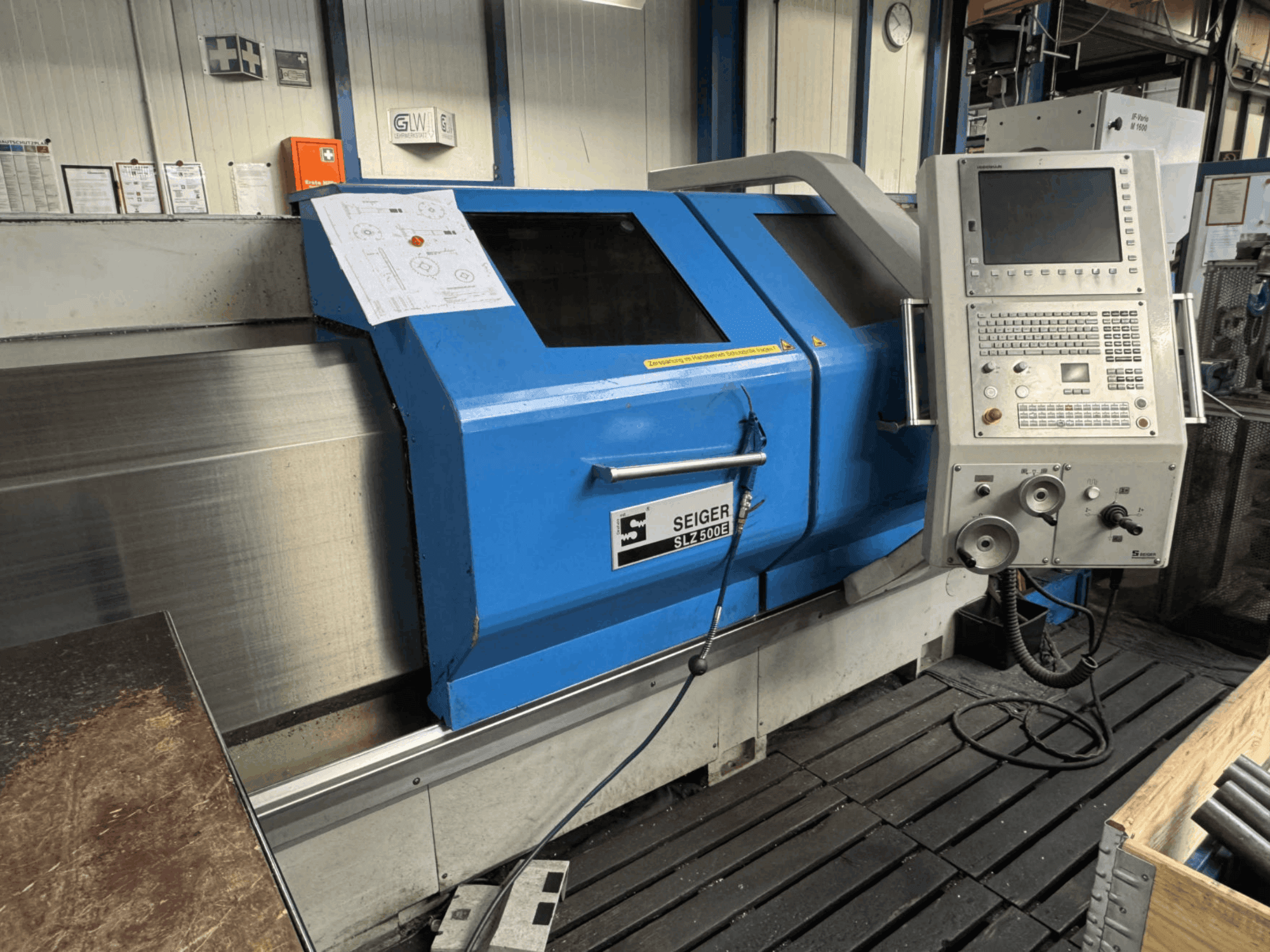

SEIGER - SLZ 500EDE-TUR-SEI-2014-00001

- Vitesse de la broche : 1 à 3 000 tr/min (niveau 1 : 1 à 750 tr/min, niveau 2 : 1 à 3 000 tr/min)

- Puissance de la broche (100/60 % ED) : 20 / 25 kW

- Diamètre de cône : DIN 55027 taille 8 (nez de broche principale) / MT 5 (tube de contre-poupée)

- Postes d'outils : tourelle à disques Sauter à 8 postes + porte-outil à changement rapide Parat à 4 voies, taille 3

- Refroidissement par la broche : Non

- Contre-broche : non

- Diamètre max. de la barre : 78 mm (via le mandrin Schunk) / 93 mm (alésage de la broche)

- Diamètre maximal de la pièce : 500 mm (dépassement au-dessus du banc) / 280 mm (dépassement au-dessus du chariot transversal)

- Poids max. de l'outil : aucune information

- Outils motorisés : Oui (tourelle à disques Sauter à 8 stations pour outils motorisés, arbre VDI D = 30 mm avec servomoteur numérique)

- Précision de positionnement : conforme à la norme DIN 8605

- Course de l'axe X : 260 mm

- Course de l'axe Z : 1 500 mm (entraxe)

- Caractéristiques de l'axe C : enclenchement pneumatique avec moteur numérique et transmission par engrenages sur la broche principale (vitesse de broche jusqu'à 15 tr/min, couple d'environ 420 Nm)

- Largeur du banc : 350 mm

- Section transversale de l'outil de tournage (H x l) : 25 x 25 mm

- Diamètre de la broche au niveau du palier avant : 130 mm

- Cône intérieur de la broche principale : métrique 100

- Couple maximal de la broche : environ 1 400 Nm

- Force d'avance sur l'axe Z : 10 000 N

- Force d'avance sur l'axe X : 7 000 N

- Plage d'avance (longitudinale/transversale) : 0,001 - 6 000 mm/tr

- Vitesse d’avance rapide axes X/Z : 10 / 7 m/min

- Diamètre de la broche de la contre-poupée : 90 mm

- Course de la broche de la poupée mobile : 180 mm

- Poids maximal de la pièce (entre pointes) : 1 000 kg (1 250 kg avec lunette fixe)

- Poids maximal de la pièce (en porte-à-faux dans le mandrin) : 300 kg (à une distance de 200 mm du centre de gravité)

- Tension d'alimentation : 400 V / 50 Hz

- Tension de commande : 24 V CC

- Puissance connectée : 41 kVA

- Intensité nominale : 60 A

- Fusible principal : 63 A

- Équipement supplémentaire :

- Paroi de protection contre les copeaux, 2 portes de sécurité coulissantes mobiles avec hublots, éclairage de la machine, porte-outil à changement rapide de taille C, dispositif de refroidissement, centre tournant MT 5, jeu d'outils pour l'opérateur, règle linéaire sur l'axe X, embrayage de sécurité sur les axes X et Z

- Convoyeur à copeaux : hauteur de décharge 1 000 mm, longueur 535 mm, pente de 60 degrés, alimentation continue, capacité d'environ 250 dm³/h, vitesse d'environ 2 m/min

- Réducteur planétaire à deux vitesses : référence 6054375, changement de vitesse automatique, monté sur bride sur le moteur de la broche principale

- Porte-outils à changement rapide à tourelle à 4 positions Parat : taille 3, à commande manuelle, monté sur un système de serrage à point zéro

- Tourelle à disques Sauter à 8 stations pour outils motorisés : arbre VDI D = 30 mm avec servomoteur numérique, montée derrière le centre de tournage

- Bloc d'alésage : avec support VDI 50 et alimentation interne en liquide de refroidissement, monté sur le système de serrage à point zéro devant le centre de tournage

- Système de serrage à point zéro : partie de base montée sur le chariot transversal

- Unité de serrage hydraulique à alésage : Schunk ROTA THW plus mandrin à 3 mors D = 315 mm avec fixation DIN 55027 taille 8 et passage de 78 mm

- Pompe de refroidissement renforcée : (2,5 bars à 40 l/min, max. 5,4 bars à 8 l/min) commandée par variateur de fréquence et potentiomètre

- Pistolet de pulvérisation manuel : raccordé au groupe de refroidissement

- Extension du capot : extension fermée côté contre-poupée avec porte pivotante

- Dispositif d'entraînement de la poupée mobile : référence 6061611, monté sur le chariot du banc pour le déplacement de la poupée mobile

- Éléments de mise en place de la machine : référence 6054102, 10 pieds de machine avec vis et chevilles

- Unité d’aspiration installée : IFS Industrie-Filter-Service GmbH IF-Vario M 1600 (modèle M 1600, date de fabrication 04-2020, poids 85 kg, 400/460 V, 50/60 Hz, 0,75 kW, 1,7/1,8 A, IP 54)
