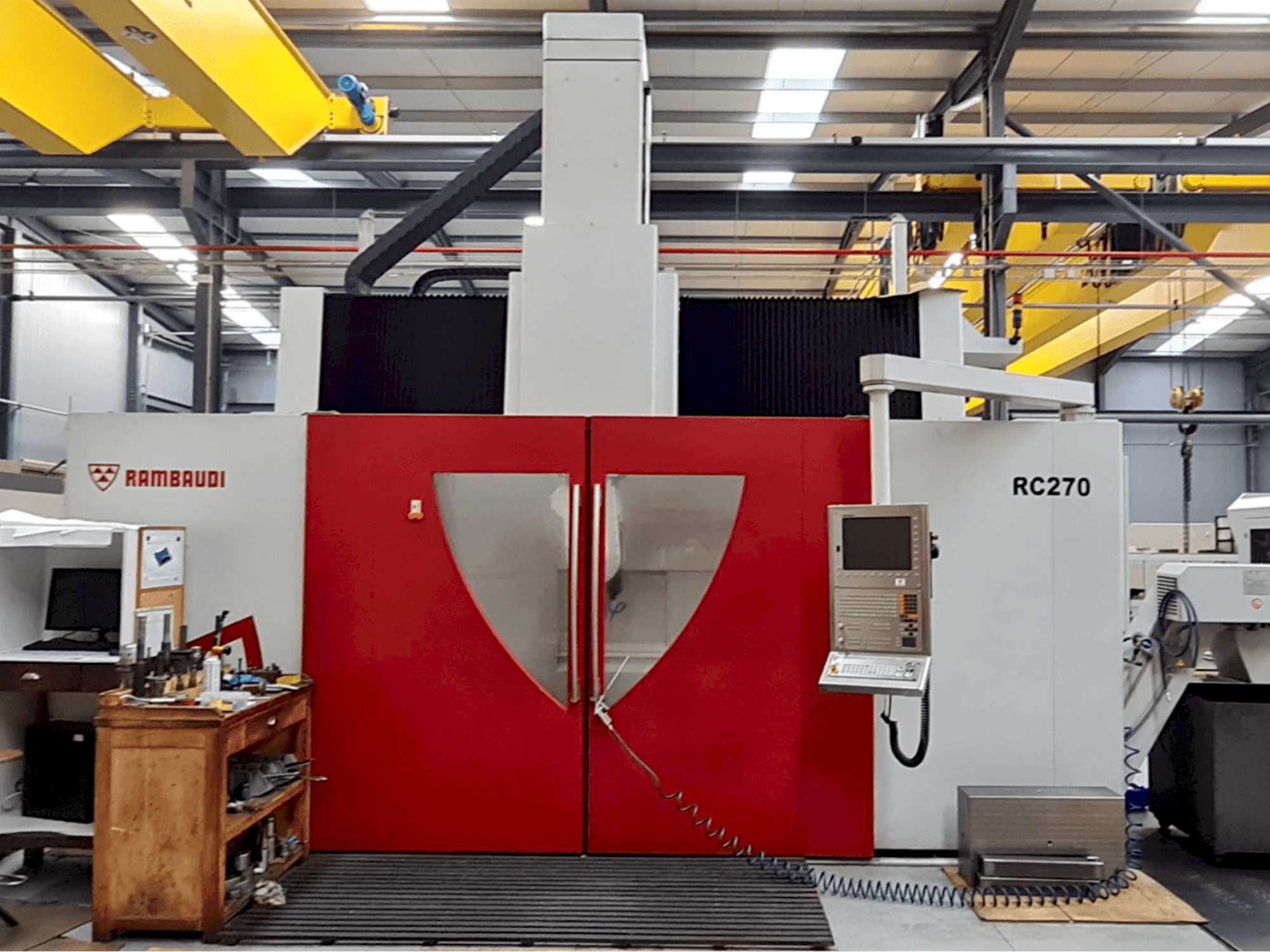

Rambaudi - RC 270PT-MIL-RAM-2014-00002

Avantages de la machine

Avantages qualitatifs de la machine

• Centre de fraisage à commande numérique avec traverse mobile, adapté à l'usinage à grande vitesse avec 5 axes
• Deux colonnes latérales sur lesquelles repose la traverse
• Une traverse qui supporte le porte-bélier, la traverse et la glissière sur les colonnes.
• Un bélier qui coulisse verticalement à l'intérieur de la sellette transversale
• Une tête fixée à la partie inférieure du bélier
• Une table de travail au centre des colonnes, avec les caractéristiques suivantes : 2500 x 2000 mm // 10000 kg/m2 // 300 mm d'épaisseur de table en fonte // 8 rainures en t - largeur 28mm
• La machine est équipée d'une tête de fraisage glob 89 g à 2 axes (c et a continus).
• A l'intérieur des fourches de la tête se trouve la broche avec 24000 tours/minute, cône d'outil hsk-a 63.

Avantages techniques de la machine

• X et x1 = 2200 mm // vitesse : 40 m/1' // translation longitudinale de la traverse sur 2 colonnes
• Y = 2700 mm // vitesse : 40 m/1' // translation transversale du porte-bélier sur la traverse
• Z = 1250 mm // vitesse : 40 m/1' // translation verticale de la poutre sur la selle transversale
• C continu = 400 (+/- 200 °) // rotation de la tête autour de l'axe vertical du bélier
• A continu = 230 ° (+ 120 °, -110 °) // rotation du support de l'électrobroche à l'intérieur de la fourche de tête
• Précision des axes linéaires de la machine (x, x1, y, z) : p = 0,015 mm / ligne optique du transducteur
• Précision des axes polaires de la machine (c,a) : 15 secondes d'arc - répétabilité 10 secondes d'arc / transducteur encodeur
• Couple : c, a continu = 1000 nm // c, a freiné = 4000 nm

Informations supplémentaires

38428 heures de fonctionnement // 23655 heures de coupe
