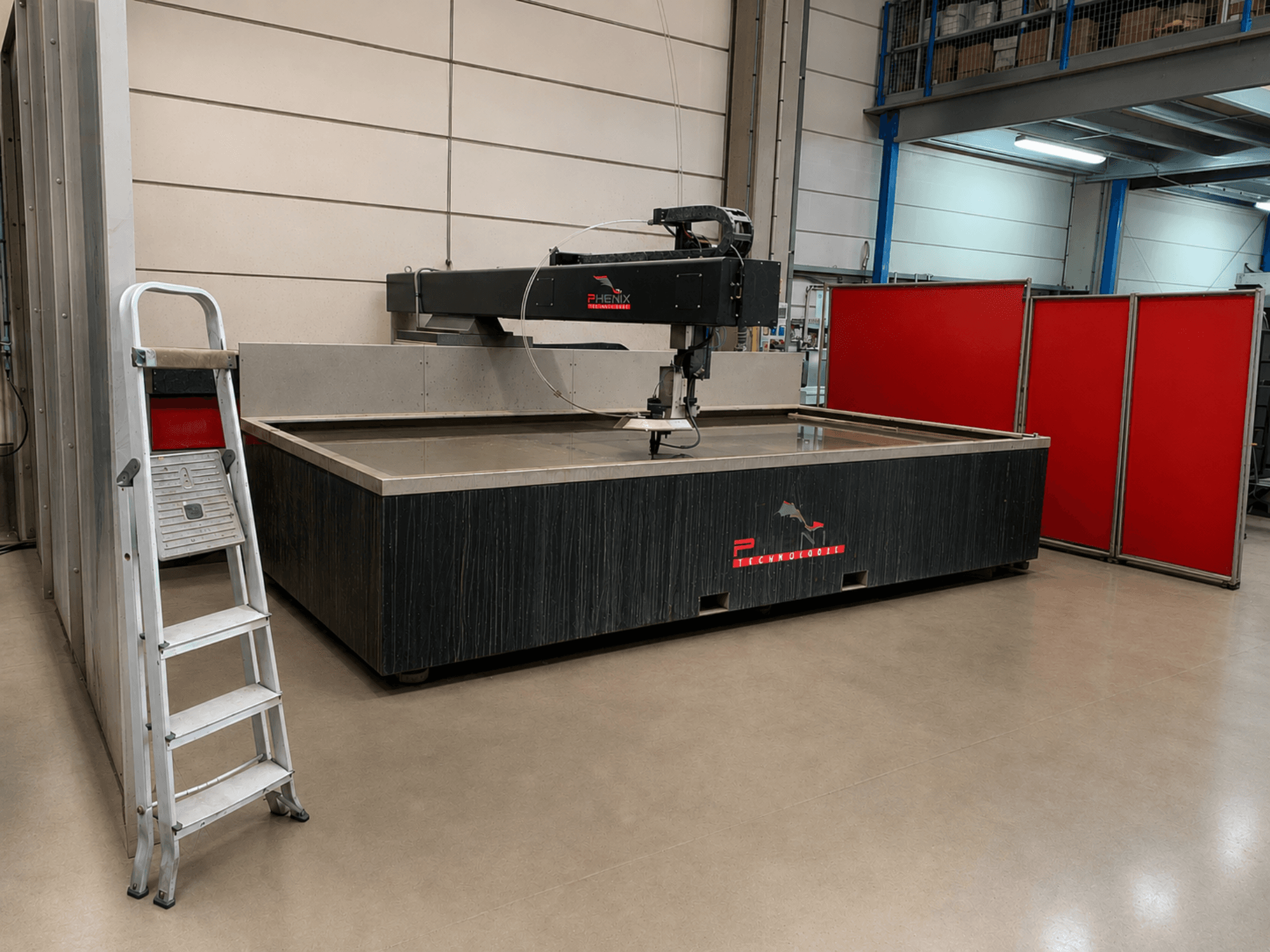

PHENIX - TECHNOLOGIE MD-JET 2040 FR-CUT-PHE-2015-00001

• Zone de travail : 3 000 × 1 500 mm

• Procédé de découpe : découpe au jet d'eau pure et au jet d'eau abrasif

• Matériaux compatibles : acier, acier inoxydable, aluminium, acier galvanisé et autres matériaux

• Épaisseur maximale de découpe : jusqu’à 70 mm (en fonction du matériau)

• Test de fonctionnement : possible avant le démontage

Machine / Système de mouvement

• Conception en porte-à-faux (chargement sur 3 côtés)

• Guidages linéaires avec blocs à billes

• Transmission par vis à billes

• Moteurs d'axe sans balais avec codeurs incrémentaux

• Lubrification automatique

• Axes protégés contre la contamination par des particules abrasives

• Précision de positionnement : ±0,1 mm

• Répétabilité : ±0,05 mm

• Réservoir d'eau en acier inoxydable avec trop-plein réglable et vanne de vidange rapide

• Grilles de support galvanisées

• Barrières lumineuses de sécurité et système d'arrêt d'urgence

Tête de découpe

• Tête de découpe AccuStream

• Pression de service maximale : 4 000 bars (selon le manuel MD JET)

• Diamètre de buse recommandé : 0,10–0,30 mm

• Orifice en saphir ou en diamant

• Vanne hydraulique marche/arrêt

• Configurations : découpe à l'eau pure ou à l'eau abrasif

Pompe haute pression

• Fabricant/modèle : Hypertherm HyPrecision 75S

• Puissance de la pompe : 56 kW

• Pression de découpe maximale/réglée en usine : 4 137 bar

• Pression de perçage d'usine : 1 379 bars

• Débit d'eau haute pression maximal : 5,7 L/min à 50 Hz / 6,1 L/min à 60 Hz

• Débit d'entrée de l'eau de coupe : 11,4 L/min

• Pression d'entrée de l'eau de découpe : 3–8 bar

• Dimensions de la pompe (L × l × H) : 1 930 × 1 016 × 1 422 mm

• Poids en ordre de marche/d'expédition de la pompe : 1 497 kg / 1 415 kg

• Alimentation électrique : 400 V / 50 Hz

• Courant nominal / Disjoncteur principal : 103 A / 125 A

• Capacité du réservoir de fluide hydraulique : 151 L

• Fluide hydraulique : ISO VG 32 ou 46

• Température maximale du fluide hydraulique : 54,4 °C

• Pression hydraulique maximale : 217 bars

Équipement supplémentaire

• Système d'abrasif sous pression :

  • Capacité de la trémie d'abrasif : 200 L

  • Pression de la trémie : 8 bars

  • Dimensions de la trémie : 1 070 × 780 × 1 320 mm (selon le manuel MD JET)

  • Poids à vide : 120 kg

  • Système d'alimentation automatique en abrasif avec surveillance du niveau bas

  • Transport pneumatique de l'abrasif

  • Système intégré de dosage et de distribution de l'abrasif

• En option/disponible : système de détection de la hauteur de coupe en temps réel (comme indiqué, disponibilité en option)
