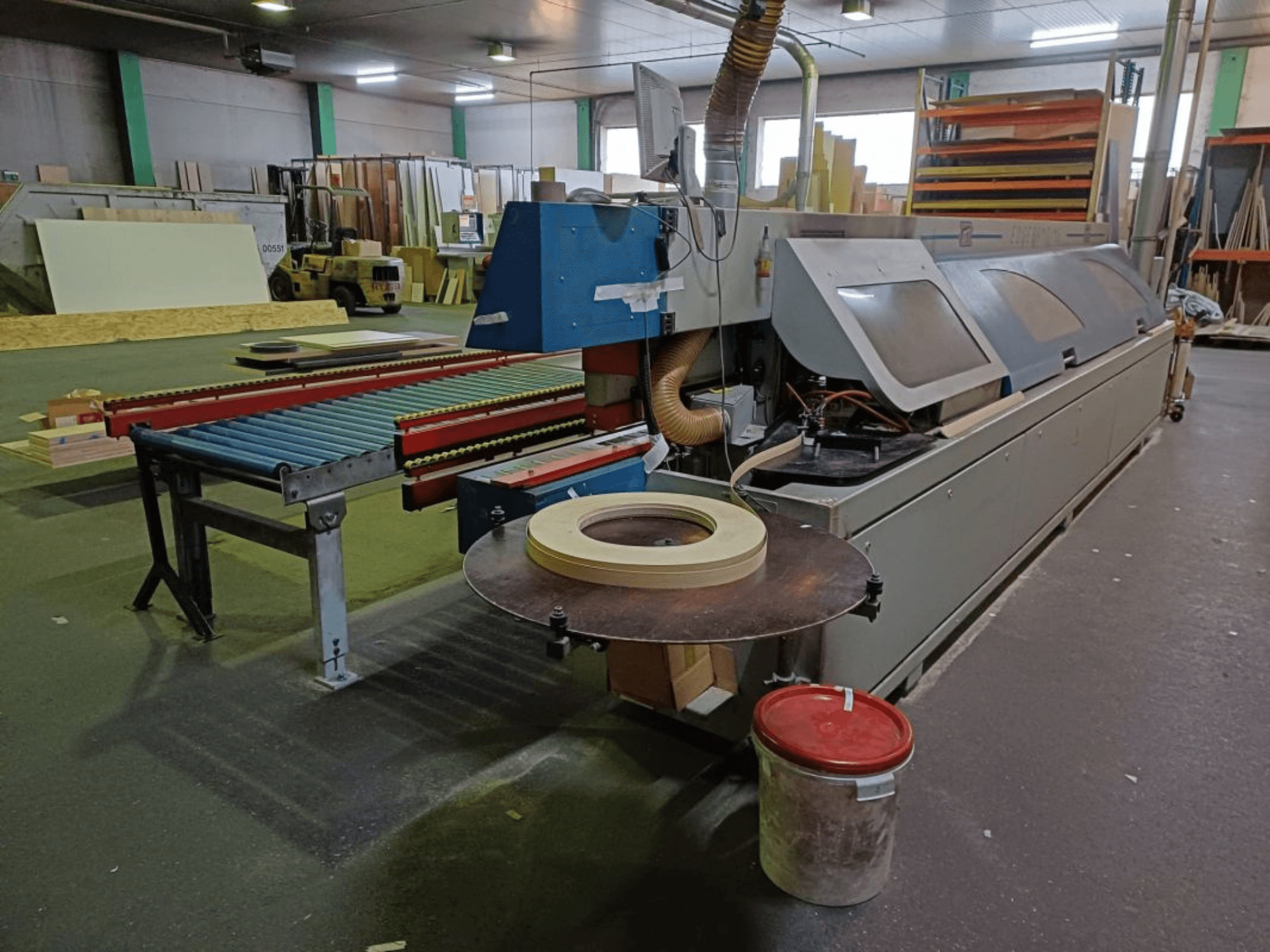

OTT - TWISTERAT-EDG-OTT-2005-00001

• Application de l'adhésif : Processus d'adhésif thermofusible/froid ; rouleau d'application avec rotation synchrone et contre-rotation

• Épaisseur des bords : 0,3-10 mm

• Épaisseur de la pièce : 8-60 mm

• Largeur de la pièce : minimum 70 mm

• Longueur de la pièce : minimum 150 mm

• Pression de fonctionnement : 6 bar

• Puissance d'alimentation : 3,0 kW

• Vitesse d'avance : 14-20 m/min

• Raccordement électrique : 3x 400 V, 50 Hz

• Besoin d'extraction : 1x Ø180 mm à 20 m/s = 35 m³/min

• Vitesse d'air (minimum) : 20 m/s

• Consommation d'air comprimé : environ 300 l/min

Unités de traitement / équipements sur la machine :

• Assemblage :

  • 2 x 2,2 kW, n=14 600, 250 Hz ; deux broches de travail commandées par application

• Unité d'encollage mixte :

  • Trémie supérieure interchangeable pour colle thermofusible EVA, PUR ou granulés de nettoyage ; volume de la trémie 2,5 l

• AKM (magasin de chants automatique) :

  • Magasin de chants automatique avec contrôle optique pour les chants en bandes de longueur fixe.

• Bouchage :

  • 2 x 0,8 kW, n=12 000, 200 Hz ; pivotement automatique 0°/5° ; 2 lames de scie HM Ø140 x 3,2 x 16, z=34

• Fraisage à ras :

  • 2 x 0,7 kW, n=12 000, 200 Hz ; palpage unilatéral ; 2 têtes de couteaux indexables au carbure HF70, Ø70 x 20 x 16, z=4

• Fraisage fin (biseau 15°/30°/45°) :

  • 2 x 0,3 kW, n=12 000, 200 Hz ; palpage double face ; 2 porte-outils à plaquettes indexables en carbure HF70, Ø70 x 20 x 16, z=4

• AWSR (rayon R2-R5) :

  • 2 jeux de changement rapide pour fraise fine, 2 x 0,3 kW ; 2 têtes de fraises à plaquettes indexables en carbure AR73 x 16 x 16, z=3, R2-R5

• AKF (fraisage de copies) :

  • Fraisage de copie automatisé avec deux broches de travail séparées pour les faces frontales et les rayons longitudinaux ; 2 x 0,37 kW, 12 000 tr/min ; outils R1-R3

• Lame de raclage :

  • 2 x racleurs en carbure, alimentation automatique

• Racleur de surface :

  • 2 x racleurs en carbure, avec dispositif de réglage fin

• Kit PU :

  • Dispositif de pulvérisation à 5 voies (2 x agent de démoulage, 1 x lubrifiant, 2 x agent de nettoyage), dispositif de polissage fin avec disque en tissu

• Nettoyage des bords :

  • 2 x 0,2 kW, n=2 800, 50 Hz, brosses oscillantes
