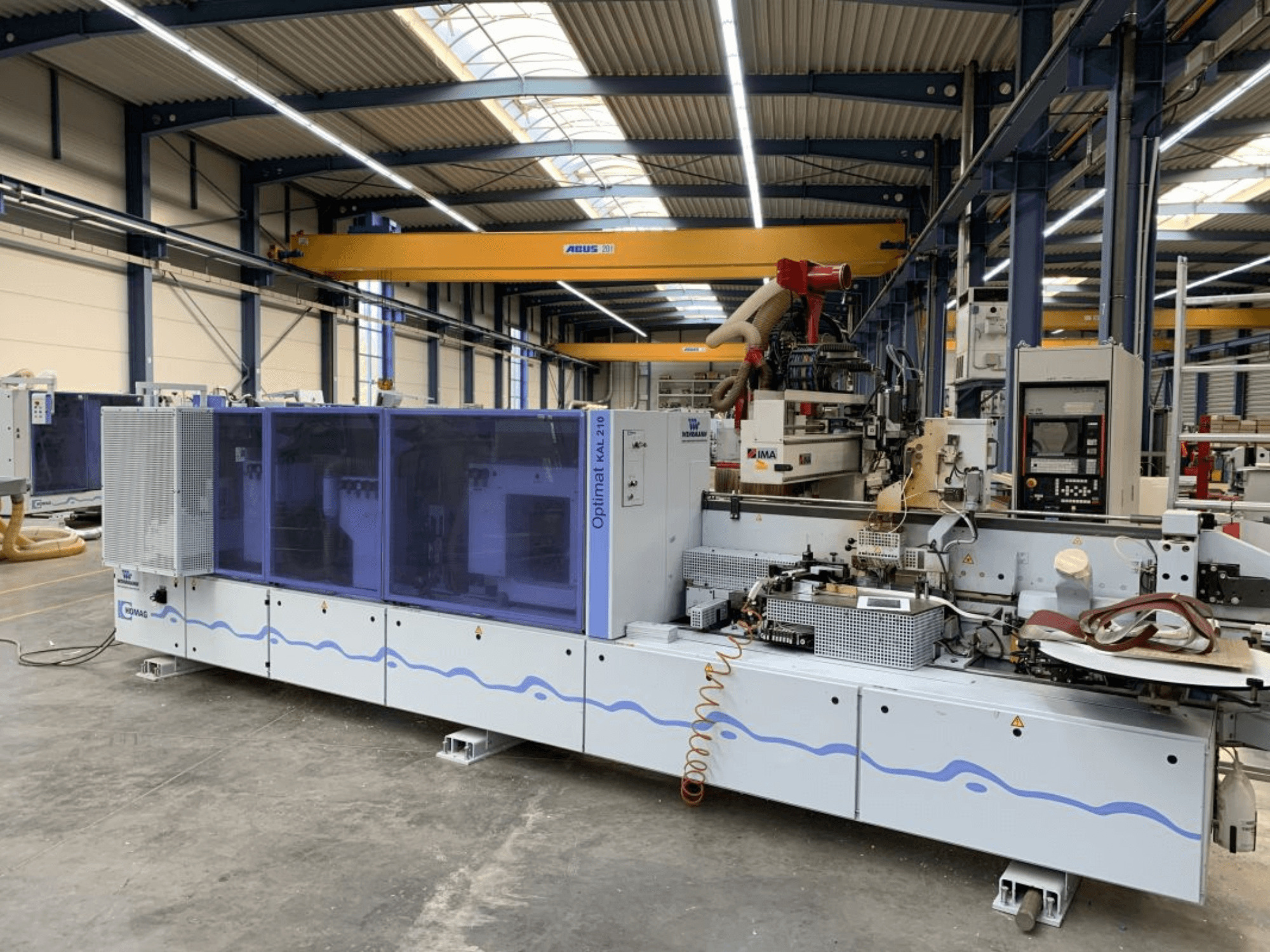

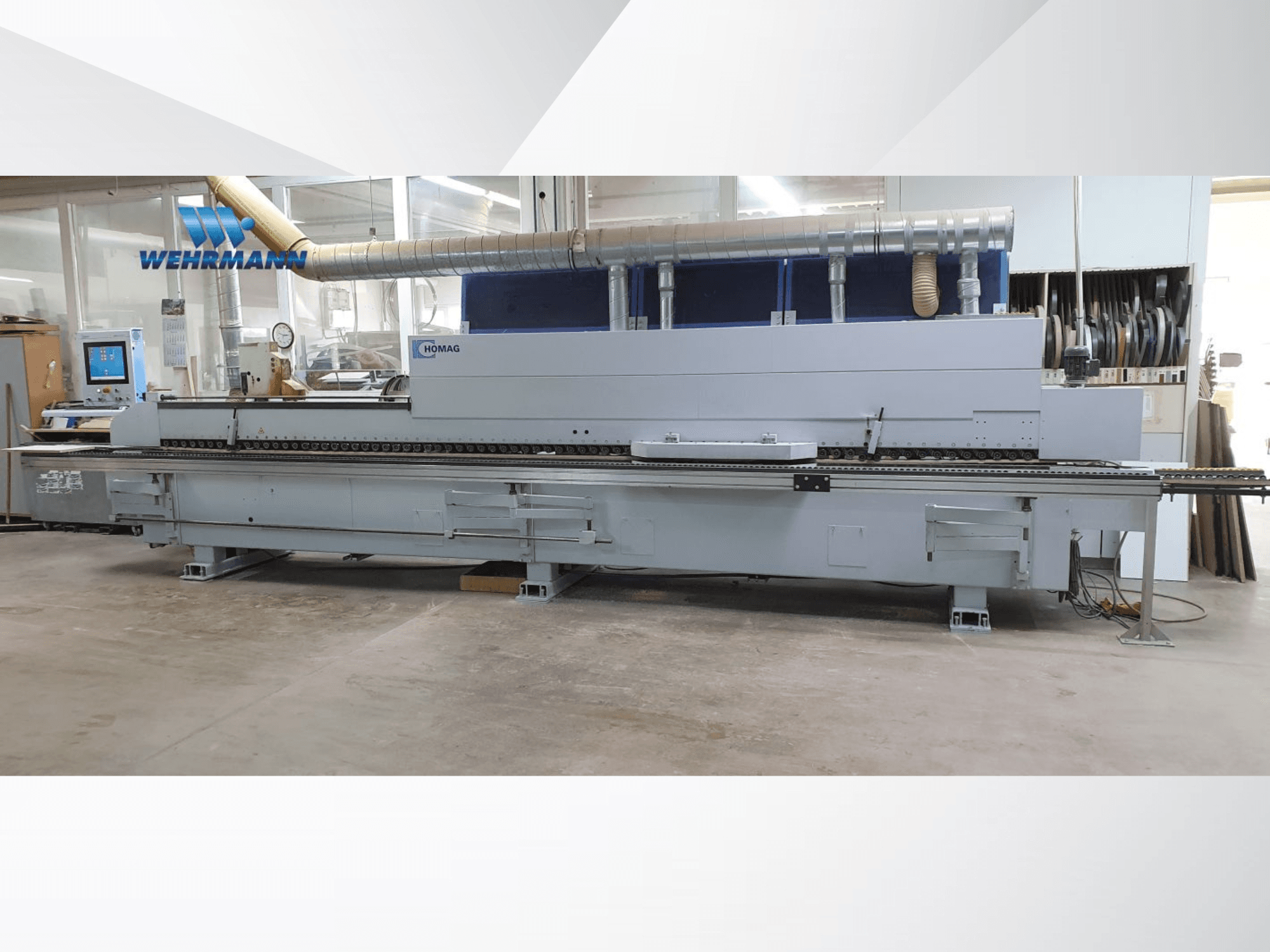

HOMAG - Optimat KAL210/6/A20/S2DE-EDG-HOM-2008-00001

Machine à plaquer les chants sur une seule face

Marque : HOMAG

Modèle : Optimat KAL210/6/A20/S2

Année : 2008

Machine à simple face pour le rainurage

des chants droits de pièces, pour le collage et la finition de divers

matériaux de chant, en rouleau ou en bandes,

jusqu’à 20 mm d’épaisseur de chant, en passage longitudinal et transversal.

Commande PC22

Système de commande moderne basé sur un PC sous Windows

Caractéristiques techniques

- Vitesse d'avance : 18 à 25 m/min.

- Vitesse d'avance avec fraisage de forme FK11 : 20 m/min max.

- Épaisseur de la pièce : 8 à 60 mm

- Bande de matériau de chant : 0,4 à 20 mm max.

- Matériau de chant en rouleau : 0,3 à 3 mm

Unité de fraisage des joints

- 2 moteurs de 3 kW chacun, 150 Hz, 9 000 tr/min

pour le fraisage des joints sur le bord de la pièce avant le collage

- Commande électropneumatique des deux moteurs

Unité d'encollage A20 - 2 rouleaux

Unité d'encollage Quickmelt

- Régulation électronique de la température avec affichage LED

Magasin manuel pour 1 rouleau

- pour chants pleins, bandes et rouleaux

- 1 dispositif d'alimentation des chants

- 1 support de rouleau

Zone de pression C

- 1 rouleau de pré-pression entraîné, diam. 150 mm

- 6 rouleaux de pression de 70 mm de diamètre

Unité de rognage en bout HL84 / 0,8 kW

- 2 moteurs de 0,8 kW chacun, 200 Hz, 12 000 tr/min

- Moteurs pivotables manuellement pour la coupe en biseau

Unité de pré-fraisage 1,5 kW

- 2 moteurs superposés, de 1,5 kW chacun, 200 Hz, 12 000 tr/min

Unité de fraisage manuelle pour l'arrondi des angles FK11

- Pour l'usinage des saillies sur les

bords supérieur et inférieur de la pièce et pour le

le fraisage des bords avant et arrière de la pièce

Ponceuse à bande KS 10

- Pour le ponçage des chants droits et en bois massif

Bande de ponçage oscillante

Pression de ponçage réglable manuellement

Unité de ponçage de profilés PS 10

- Unité de ponçage montée par le bas

Pour le ponçage de profils

Pression de ponçage réglable manuellement

Kit d'automatisation chanfrein / rayon KAL210/6/A20

- Réglage automatique de la règle d'avance

- Réglage automatique de la zone de pression

- Réglage pneumatique du chanfrein à la coupe droite

- Réglage pneumatique des moteurs de rognage pour un rognage à fleur ou en saillie

- Réglage pneumatique de l'unité de pré-fraisage pour un fraisage à fleur ou en saillie

- Réglage automatique du chanfrein au fraisage arrondi pour le fraisage de forme

- Réglage pneumatique PN10 / FA11

- Réglage électronique de la hauteur

Remarque :

Les spécifications et descriptions sont une copie de la confirmation de commande en vigueur à ce moment-là. Les données sont fournies à titre indicatif et ne sont pas contractuelles.
