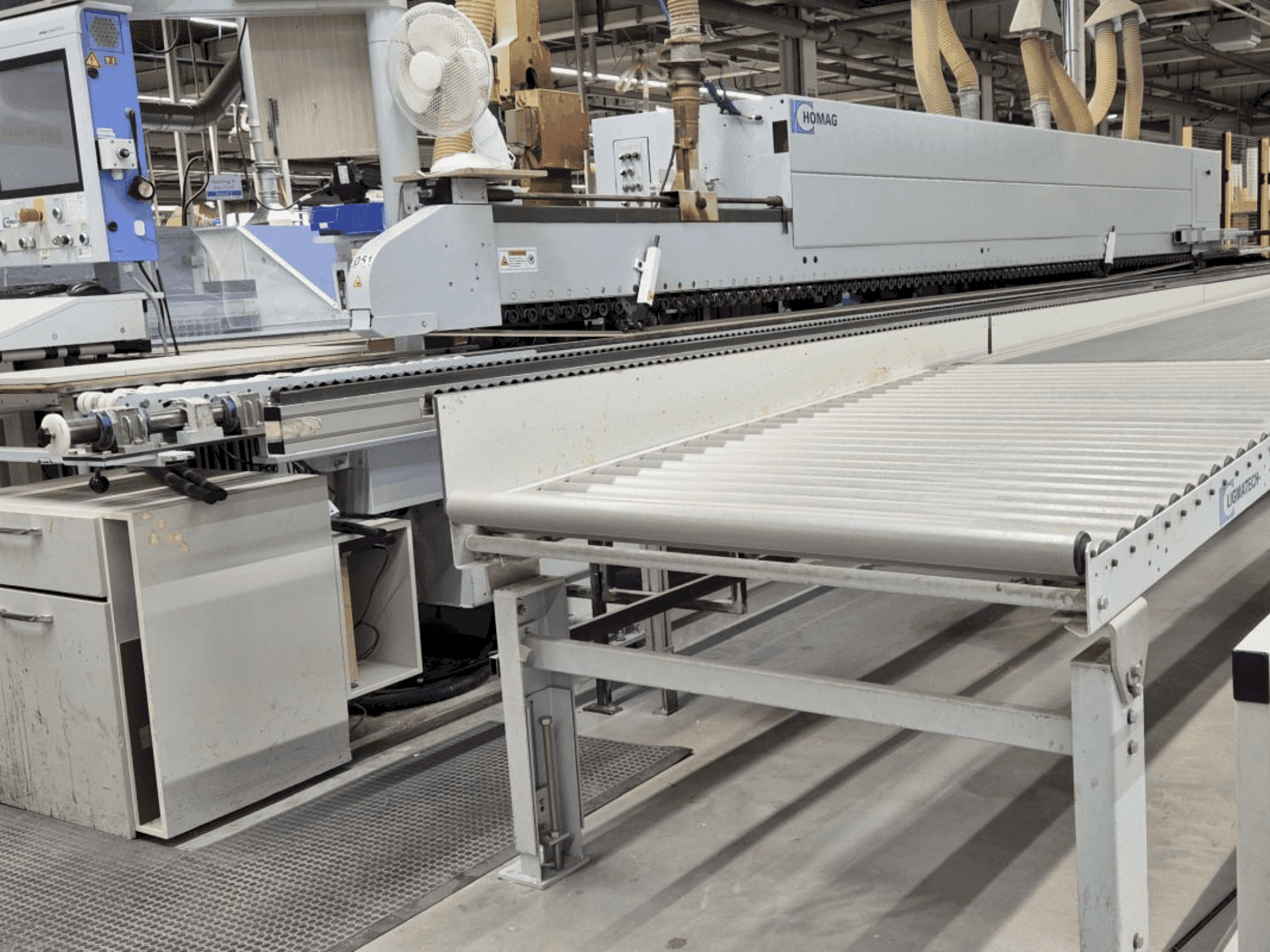

HOMAG - KAL 310/7/A3DE-EDG-HOM-2010-00001

• Magasin de bords ISAS : 28 positions (bords sélectionnables)

• Unité d'encollage : Système PU 34 avec unité de fusion PU (capacité jusqu'à 6 kg/h), récipient de colle de 2 kg, unité d'application de colle QA

• Section de pression : 4 rouleaux de pression

• Unité de pulvérisation de l'agent de séparation : Application par le haut et par le bas

• Unité de fraisage des joints : 2 moteurs de 3 kW chacun, 150 Hz, 9 000 tr/min ; commande pneumatique pour l'opération de fraisage à l'entrée.

• Unité de pré-fraisage : 2 moteurs de 0,55 kW chacun, 200 Hz, 12 000 tr/min ; double traçage des rouleaux ; rétraction électropneumatique.

• Unité d'ébarbage (WK 13 - chanfrein/droit) : 2 moteurs, chacun 0,4 kW, 200 Hz, 12 000 tr/min ; réglage électropneumatique sur 2 positions (affleurant et surplombant)

• Unité de profilage FK 11 (manuelle) : Pour l'usinage des dépassements de bords haut/bas et l'arasage des bords avant/arrière ; 2 moteurs de 0,4 kW chacun, 200 Hz, 12 000 tr/min.

• Unité de fraisage universelle UF 11 : 1 moteur 4 kW, 150 Hz, 9 000 tr/min ; pivotant à 90°, commande électropneumatique ; porte-outil HSK 63 F avec déblocage par bouton-poussoir

• Unité de raclage de profilés PN 10 : réglage pneumatique pour le retrait latéral de la zone de travail

• Unité de finition FA 11 (haut/bas) : Racleur de joints de colle ; application de liquide de nettoyage ; unité de polissage avec 2 moteurs ; réglable en hauteur avec la poutre de pression supérieure

• Commande de la machine : écran tactile de 19 pouces

Équipement supplémentaire

• Système de convoyeur de retour : BOOMERANG ZHR05

  • Table inclinée à coussin d'air : longueur 2 000 mm, largeur 1 000 mm

  • Largeur de la bande transporteuse : 1 100 mm

  • Paramètres de la pièce à usiner :

    • Longueur : 300-2 500 mm

    • Largeur : 60-1 100 mm, ou longueur 300-800 mm avec largeur >1 100-2 000 mm

    • Épaisseur : 8-60 mm

  • Pour le traitement des quatre côtés : Pièce minimale 300 x 300 mm ; Pièce maximale 2 000 x 800 mm

• Rail de support des rouleaux pour les pièces larges
