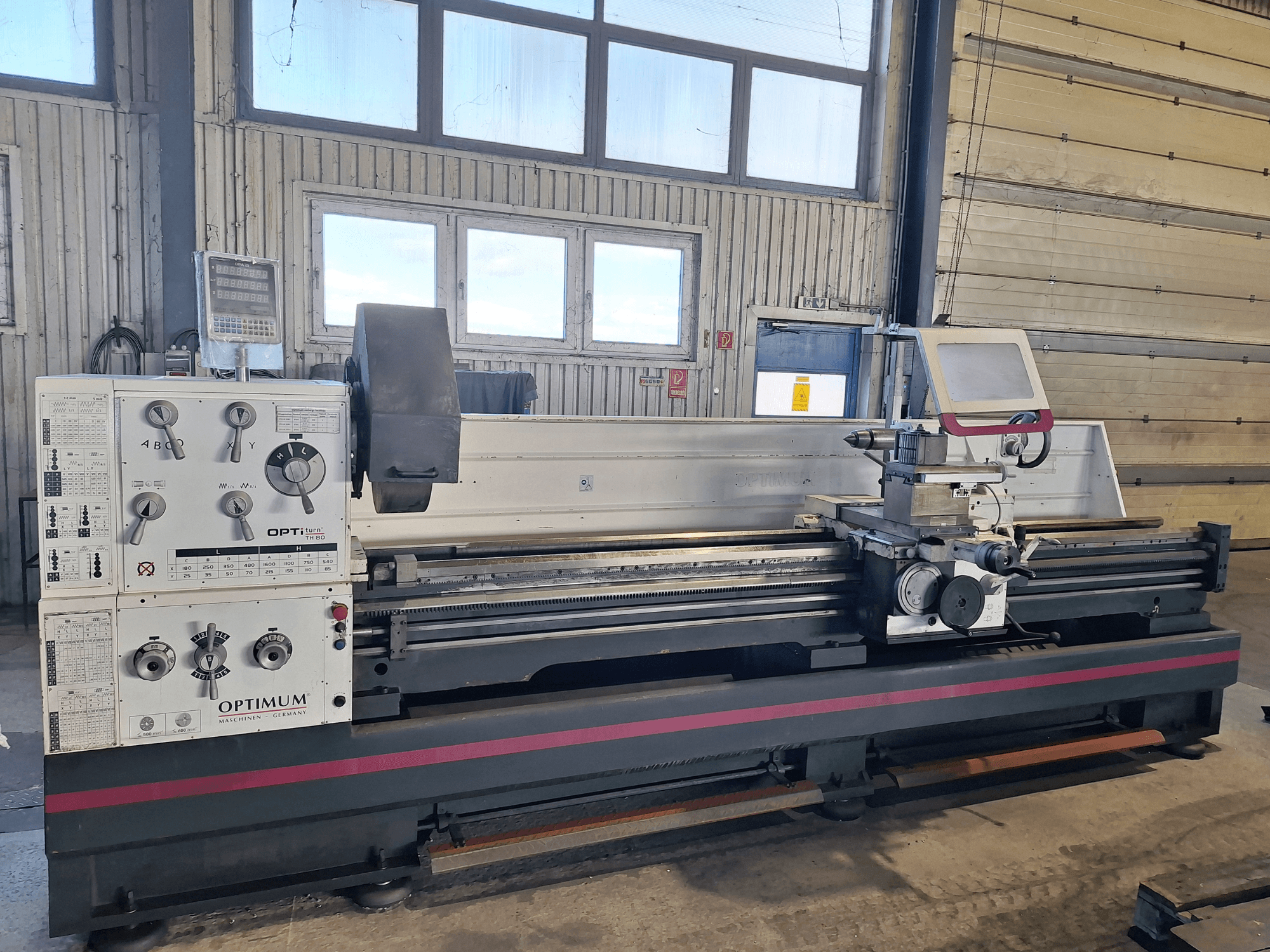

Optimum - OptiTurn TH 8030DHU-TUR-OPT-2022-00001

• Type et caractéristiques

  • Tour à broche de pointe et de traction, haute flexibilité, précision et rentabilité

  • Avec indicateur de position numérique préparé (voir équipement supplémentaire) et support en acier à changement rapide (voir équipement supplémentaire)

• Informations sur l'expédition

  • Dimensions de l'emballage : Longueur 4770 mm, Largeur 1150 mm, Hauteur 1840 mm

  • Poids : Brut 4480 kg, Net 3870 kg

• Données techniques

  • Capacité de charge 1,4 t/m

  • Zones de travail :

    • Hauteur maximale 400 mm

    • Diamètre de pivotement au-dessus du banc de machine 800 mm

    • Diamètre de pivotement au-dessus du chariot de rabotage 570 mm

    • Largeur du banc 400 mm

    • Largeur maximale 3050 mm

    • Diamètre de pivotement dans le pont du lit 1035 mm

    • Longueur de rotation dans le pont du lit 250 mm

  • Plage de vitesse :

    • Nombre d'engrenages 16

  • Vitesse de déplacement rapide :

    • Vitesse de mouvement rapide 3800 mm/min

    • Explications sur le mouvement rapide max. 5 min (pause de 30 min)

  • Données électriques :

    • Puissance du moteur d'entraînement 11 kW

    • Tension d'alimentation 400 V

    • Fréquence du réseau 50 Hz

    • Raccordements électriques : Valeur nominale totale 12 kW

  • Système de refroidissement et de lubrification :

    • Puissance de la pompe de refroidissement 150 W

  • Broche :

    • Mandrin de broche Camlock DIN ISO 702-2 No. 8

    • Diamètre de l'alésage de la broche/du passage de la tige 105 mm

    • Cône de la broche Ø113 (cône 1:20) mm

    • Porte-outils hauteur max. du mandrin 32 mm

  • Contre-pointe :

    • Mandrin de la contre-pointe MK 5

    • Course du fourreau de la contre-pointe 235 mm

    • Diamètre du fourreau de la contre-pointe 90 mm

  • Pas :

    • Pas métrique 0,45 - 120 mm/tour (54 pas)

    • Pas impérial 80 - 7/16 Gg/1" (60 pas)

    • Pas diamétral 7/8 - 160 (42 pas)

    • Pas de filetage modulaire 0,25 - 60 mm/tour (46 pas)

  • Course :

    • Course du chariot supérieur 230 mm

    • Course de la selle du chariot 2900 mm

    • Course du chariot transversal 368 mm

  • Avance :

    • Plage d'avance longitudinale 0,044 - 1,48 mm/tour (25 avances)

    • Plage d'avance plate 0,022 - 0,74 mm/tour (25 avances)

• Caractéristiques de conception et sécurité

  • Guidage de l'axe Z trempé et rectifié

  • Support de broche Camlock DIN ISO 702-2 No. 8

  • Chariot fabriqué avec précision ; tous les guides sont réglables par des bandes de calage

  • Plage de réglage du chariot supérieur ± 90°.

  • Concentricité garantie du nez de la broche meilleure que 0,015 mm

  • Vagues, roues et broche principale en bain d'huile

  • Roues dentées lisses, trempées et rectifiées avec 2 roulements à rouleaux coniques de précision réglables

  • Levier de sélection clair pour passer d'une vitesse d'avance à l'autre

  • Conception fermée de l'engrenage d'alimentation à action rapide

  • Engrenages et arbres trempés et rectifiés dans un bain d'huile sur des roulements de précision

  • Volants découplés et testés conformément à la norme EN 23125

  • Commutateur droite-gauche à deux canaux testé selon la norme EN 23125

  • Interrupteur avec calcul du cycle de vie, testé selon la norme EN ISO 13849

  • Rotation droite/gauche sur le chariot du lit par l'intermédiaire d'une broche de commutation commutable

  • Lubrification centrale dans le chariot du lit

  • Dispositif d'arrosage avec réservoir d'arrosage séparé avec indicateur de niveau et séparateur d'huile ; vidange et nettoyage faciles et complets selon DIN

  • Broche directrice

  • Interrupteur d'arrêt d'urgence, interrupteur de protection du moteur, interrupteur principal verrouillable

  • Dispositif d'arrêt d'urgence avec commande au pied

  • Manivelles de sécurité avec fonction de déblocage sur l'axe X

  • Manivelles avec échelle fine réglable 0,04 / 0,02 mm

  • Contre-pointe pour le tournage conique ± 10 mm réglable

  • Fourreau de la contre-pointe et manivelle avec échelle fine réglable

  • Manivelle de la contre-pointe pour le changement de position

  • Fourreau de la contre-pointe avec deux rapports réglables 1/4 ou 1/1 tour

  • Avance rapide : bouton-poussoir et levier de sélection pour l'activation de l'avance rapide dans le sens du plan et de la longueur ; ne coupe pas l'ensemble de la machine lors de l'escamotage dans l'interrupteur de fin de course

  • Interrupteur de fin de course de sécurité avec contacts à ouverture positive

  • Frein moteur électrique avec arrêt d'urgence rapide ; arrêt rapide sans roulette en fonctionnement normal

  • Électricité avec composants Siemens

  • Chaîne d'énergie pour l'acheminement en douceur des conduites et des tuyaux

Équipement supplémentaire

• Indicateur de position numérique DPA 21 avec échelles en verre

• Support en acier à changement rapide SWH 9-D

• Support en acier 41 x 180 type D pour burins carrés (hauteur d'outil max. 32 mm)

• Lunette fixe (lunette) passage max. Ø 150 mm

• Lunette mobile (lunette/suivante) passage max. Ø 130 mm

• Eclairage machine / lampe machine LED

• Douille de réduction MK 5 / MK 7

• Point de centrage fixe MK 5

• Point de centrage fixe MK 5, allié

• Butée de position avec réglage fin

• Jeu d'engrenages de changement

• Huile de qualité enfermée

• Outils de travail
