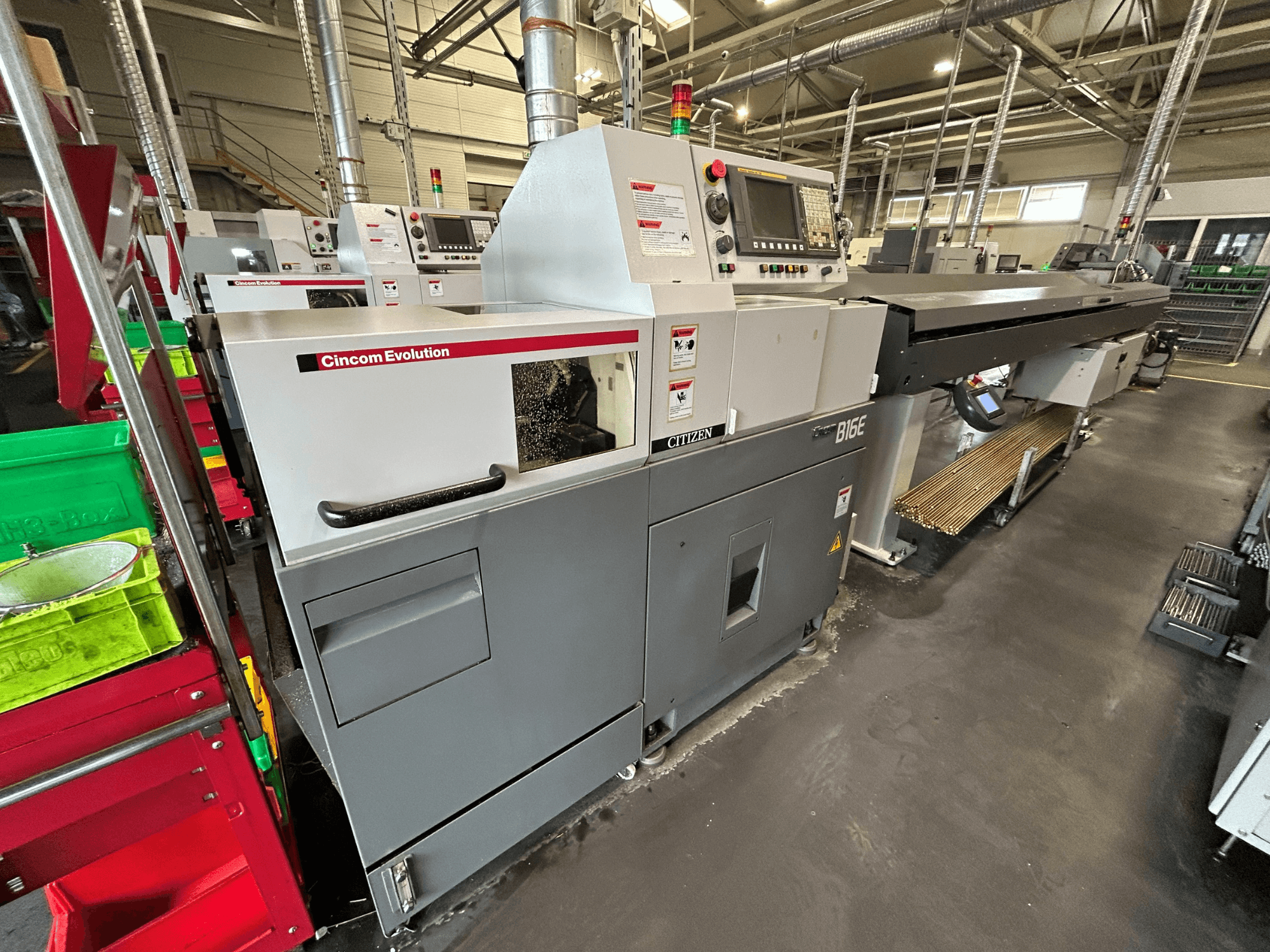

Citizen - B16 HU-TUR-CIT-2013-00001

Capacité d'usinage

• Diamètre d'usinage maximal : Ø 16 mm

• Longueur maximale d'usinage : 135 mm

• Diamètre du trou traversant de la broche principale : Ø 20 mm

• Diamètre maximal de perçage frontal : Ø 6 mm

• Taraudage frontal maximal : M6

Courses

• Course de l'axe A2/broche arrière : 200 mm

Avances rapides

• Axe X : 21 m/min

• Axe Y : 21 m/min

• Axe Z : 15 m/min

• Axe A2 : 15 m/min

Broche principale

• Plage de vitesse : 200 à 10 000 tr/min

• Vitesse maximale avec douille de guidage rotative : 8 000 tr/min

• Moteur : 2,2 / 3,7 kW

Contre-broche (broche arrière)

• Diamètre maximal de serrage : Ø 16 mm

• Plage de vitesse : 100 à 6 000 tr/min

• Diamètre maximal de perçage : Ø 5 mm

• Taraudage maximal : M3

• Puissance du moteur : 1,0 kW

Outillage entraîné

• Diamètre maximal de perçage : Ø 5 mm

• Taraudage maximal : M4

• Vitesse de rotation de la broche porte-outil : 100–4 500 tr/min

• Moteur d'entraînement : 0,5 kW

Outillage

• Nombre total d’outils montables : 15

• Outils de coupe : 5

• Outils d’usinage secondaires : 2

• Outils de perçage avant : 4

• Outils de perçage arrière : 4

Général

• Puissance absorbée : 5,2 kVA

Unités disponibles et heures

• Unité 1

  • Date de fabrication : 05/2013

  • Temps de fonctionnement : environ 82 600 h

  • Temps de fonctionnement : environ 31 847 h

  • Temps de découpe : environ 22 613 h

• Unité 2

  • Date de fabrication : 06/2013

  • Mise sous tension : environ 81 474 h

  • Durée de fonctionnement : environ 31 403 h

  • Temps de découpe : environ 20 127 h

Équipement supplémentaire

• Chargeur de barres : FMB Minimag 20 / 3200 C

  • Année de fabrication du chargeur de barres de l'unité 1 : 2014

  • Année de fabrication du chargeur de barres n° 2 : 2013
