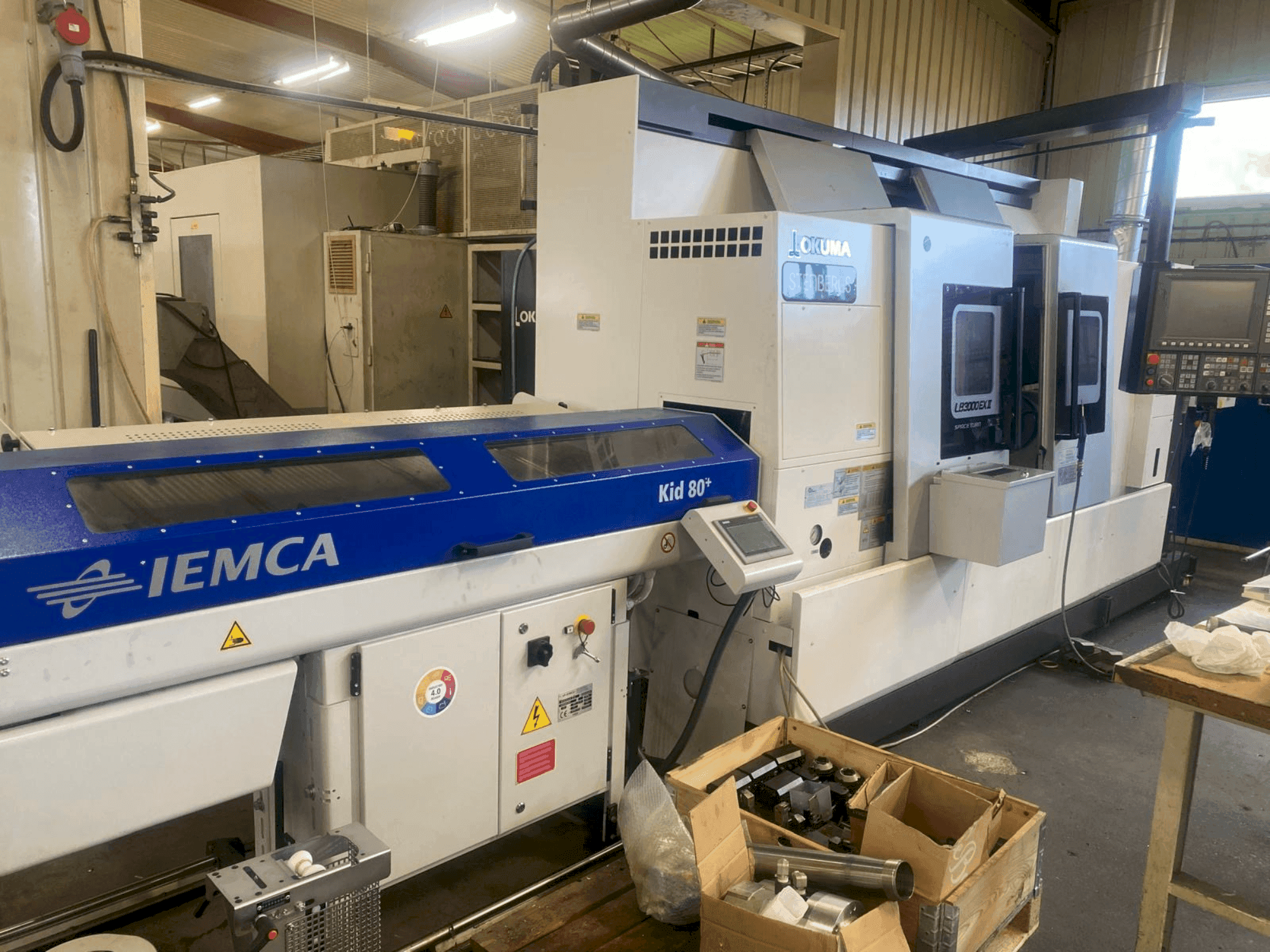

Okuma - LB 3000 EX II with Iemca KID 80SE-TUR-OKU-2022-00001

• Distance entre les extrémités des broches : 1 085 mm

• Diamètre maximal de tournage : 340 mm

• Capacité de passage des barres dans le tube de traction de la broche principale : 80 mm

• Alésage de la broche secondaire : 63 mm

• Capacité de passage des barres par le tube de tirage de la broche secondaire : 52 mm

• Vitesse de rotation des outils motorisés : 45–6 000 tr/min

• Commande : Okuma OSP P300L (OSP Suite), écran 15 pouces

• Configuration : broche principale (à gauche) + broche secondaire (à droite), axe Y, tourelle à outils motorisés (montage radial des outils)

• Diamètre maximal de tournage : 340 mm

• Vitesses de broche :

  • Gauche (principale) : 42 à 4 200 tr/min

  • Droite (secondaire) : 50 à 6 000 tr/min

• Moteurs de broche :

  • Gauche (principale) : PREX 30/22 kW

  • Droite (secondaire) : PREX 11/7,5 kW

• Broche principale spéciale (option « Big Bore ») : Ø 91 mm, poupée JIS A2-8, 42–4 200 tr/min, PREX 30/22 kW, couple max. 700 Nm

• Fonctions de commande et de surveillance :

  • Orientation de la broche

  • Surveillance de la charge d’usinage (« Load Monitor ») sélectionnable pour tous les axes et toutes les broches

  • Programmation conversationnelle One-Touch IGF M-E

  • Surveillance de la durée de vie des outils : en nombre de pièces usinées, en temps d’engagement de coupe, en charge de coupe ; changement automatique d’outil jumeau ou arrêt/alarme en cas d’absence de remplacement

• Options de la machine : Rincage supplémentaire pour les capots des glissières gauches

Équipement supplémentaire

• Mandrin SMW de 250 mm sur la broche principale

• Mandrin Kitagawa de 170 mm sur la broche secondaire

• 6 jeux de mâchoires souples

• 4 porte-outils droits à entraînement

• 4 porte-outils inclinés à entraînement direct

• 2 porte-outils à double tournage

• 4 porte-barres d'alésage

• 8 porte-outils de tournage standard

• 8 porte-outils ER droits avec environ 30 pinces ER

• Serrage des pièces (mandrins)

  • SMW‑Autoblok BBD250‑77 / A8, mandrin hydraulique à 3 mors

    • Comprend : 1 jeu de mâchoires souples, un vérin hydraulique VN170‑77, un tube de traction de diamètre intérieur 72 avec bride de vérin

    • Vitesse maximale : 4 000 tr/min ; capacité de barre : Ø 72 mm

  • Kitagawa B206 (Ø 170 mm), mandrin hydraulique à 3 mors

    • Comprend : 1 jeu de mâchoires supérieures souples, un vérin hydraulique SR1146, un tube de traction/bride de vérin, un éjecteur

    • Vitesse maximale : 6 000 tr/min

• Manutention des pièces

  • Récupérateur de pièces, type à godet pivotant, Ø 80 × L 150 mm, max. 5,8 kg

• Gestion des copeaux

  • Convoyeur à copeaux Cromar pour LB3000 EX II C1000, à lattes, déchargement à droite

• Alimentation en barres et interfaces

  • Interface de ravitailleur de barres (OSP P300L)

  • Chargeur de barres IEMCA KID 80+ (SX – gauche) pour Okuma LB3000 EX II

    • Comprend : IHM à écran tactile 7", kit d'interface mécanique/électrique, kit d'éclairage supplémentaire, kit de guidage à rouleaux pour barres rondes/hexagonales, rallonge de broche, poussoir de barres D = 26 mm, poussoir de barres D = 15 mm, manuels papier

    • Accessoires : châssis au sol pour déplacement longitudinal en Z ; chemise de broche/tube de réduction
