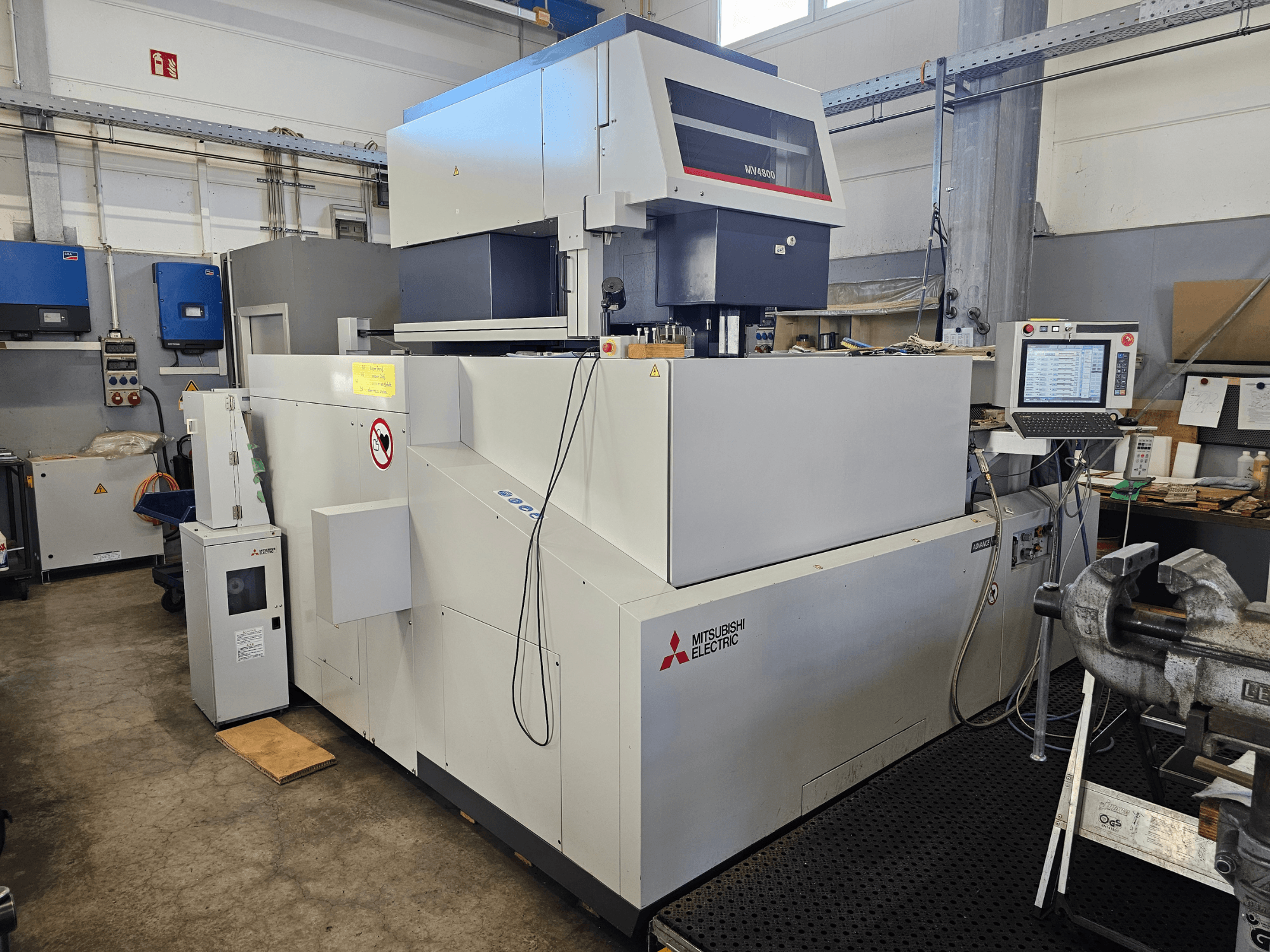

Mitsubishi - MV4800DE-EDM-MIT-2018-00003

• Contrôle : Commande CNC Mitsubishi

• Type d'usinage : découpe par érosion à fil (Wire EDM)

• Système diélectrique : système diélectrique à base d'eau

• Refroidissement/filtration : système de filtration diélectrique intégré

• Enfilage automatique du fil : inclus

• Type de fil : fil de laiton (par exemple OBN 0,25 mm)

• Capacité de diamètre du fil : environ 0,1-0,3 mm

• Diamètre du fil (gamme standard) : 0,15-0,30 mm (standard 0,30 mm)

• Application : découpe de précision de matériaux conducteurs

• Matériaux typiques : acier trempé, acier à outils, carbure, aluminium

• Courses des axes : U ±100 mm, V ±100 mm

• Dimensions maximales de la pièce : X 1250 mm, Y 1020 mm, Z 505 mm

• Poids maximal de la pièce : 3000 kg

• Poids du réservoir (vide) : 450 kg

• Poids du générateur : 240 kg

• Ouverture de porte requise (L x H) : 2587 x 2815 mm

• Alimentation électrique : 3 phases 400 V AC ±10% 50/60 Hz

• Protection minimale par fusible : 32 A lent

• Pression pneumatique : 5-7 kgf/cm² (500-700 kPa)

• Consommation d'air : minimum 42 l/min (plus de 75 l/min pour le système AT avec fil de 0,1 mm)

• Raccordement d'air : 3/8"

• Longueur de l'empreinte de la machine : environ 3299 mm

• Dégagement minimum autour de la machine : 1 m

• Hauteur recommandée de la plate-forme de travail : minimum 500 mm

• Conditions de manutention : chariot élévateur d'une capacité minimale de 10 t, longueur de la fourche minimale de 3,5 m

Équipement supplémentaire

• Transformateur d'alimentation : 20 kVA

  • Dimensions : 1,2 x 0,4 x 1,2 m 1,2 x 0,4 x 1,2 m

  • Poids : 300 kg

• Unité d'ionisation : Système d'ionisation E.KO (inclus)
