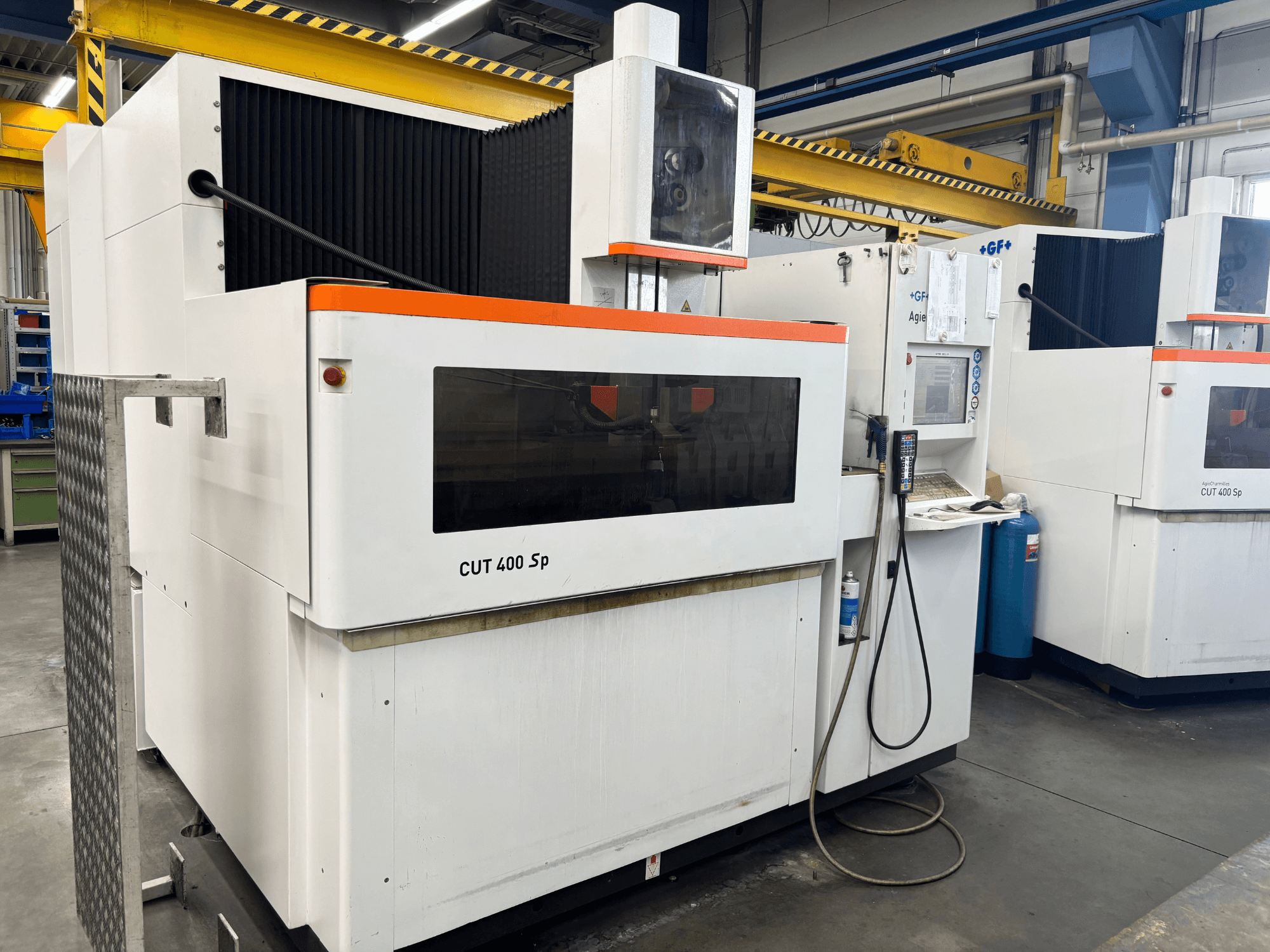

+GF+ - AGIECHARMILLES CUT 400 SpDE-EDM-GFX-2014-00001

- Dimensions hors tout (L x l x H) : 2 670 x 2 870 x 2 645 mm

- Poids total sans diélectrique : 6 300 kg

- Poids total avec diélectrique : 8 040 kg

- Niveau sonore maximal : 76 dB

- Porte coulissante : oui

- Dimensions de la table de travail : 1 240 x 800 mm

- Dimensions maximales de la pièce : 1 450 x 900 x 510 mm

- Poids maximal de la pièce : 3 000 kg

- Hauteur diélectrique maximale : 520 mm

- Course des axes X, Y, Z : 800 x 550 x 510 mm

- Course des axes U, V : 800 x 550 mm

- Angle de conicité / hauteur : ±30°/510 mm (en option ±45°/510 mm)

- Kit de coupe conique : kit pour coupe conique à 45° (Kit für 45° Konikschnitt)

- Résolution de mesure X, Y, U, V, Z : 0,05 µm

- Vitesse des axes : 0...3 000 mm/min

- Type de fluide diélectrique : eau déionisée

- Volume total du diélectrique : 1 700 L

- Régulation de la température du diélectrique : réglage automatique ±1 °C

- Cartouches filtrantes : 4

- Système de refroidissement : Échangeur de chaleur eau/eau

- Diamètre du fil : Ø 0,2...0,33 mm

- Guides-fils standard : guides fermés de Ø 0,25 mm

- Jeu de guides-fils : Taper Expert Ø 0,250 mm (pour CUT X00/FI X4)

- Enfilage automatique : Oui

- Poids admissibles des bobines de fil : 8-25 kg

- Type de générateur : CLEANCUT

- Tension d'entrée triphasée : 380/400 V ±10 %

- Fréquence du réseau : 50 ou 60 Hz

- Puissance maximale / requise : 12 kVA

- Rugosité minimale : Ra 0,2 µm (carbure) / 0,28 µm (acier)

- Interface utilisateur : AC CUT HMI

- Système d'exploitation : Windows XP

- Écran : LCD 15 pouces

- Connectivité : E-Connectivity, Ethernet, USB

- Température ambiante de fonctionnement : 15...30 °C (20 ± 1 °C pour une précision optimale)

- Humidité relative maximale : 40 à 80 %

- Air comprimé : 6-7 bars
