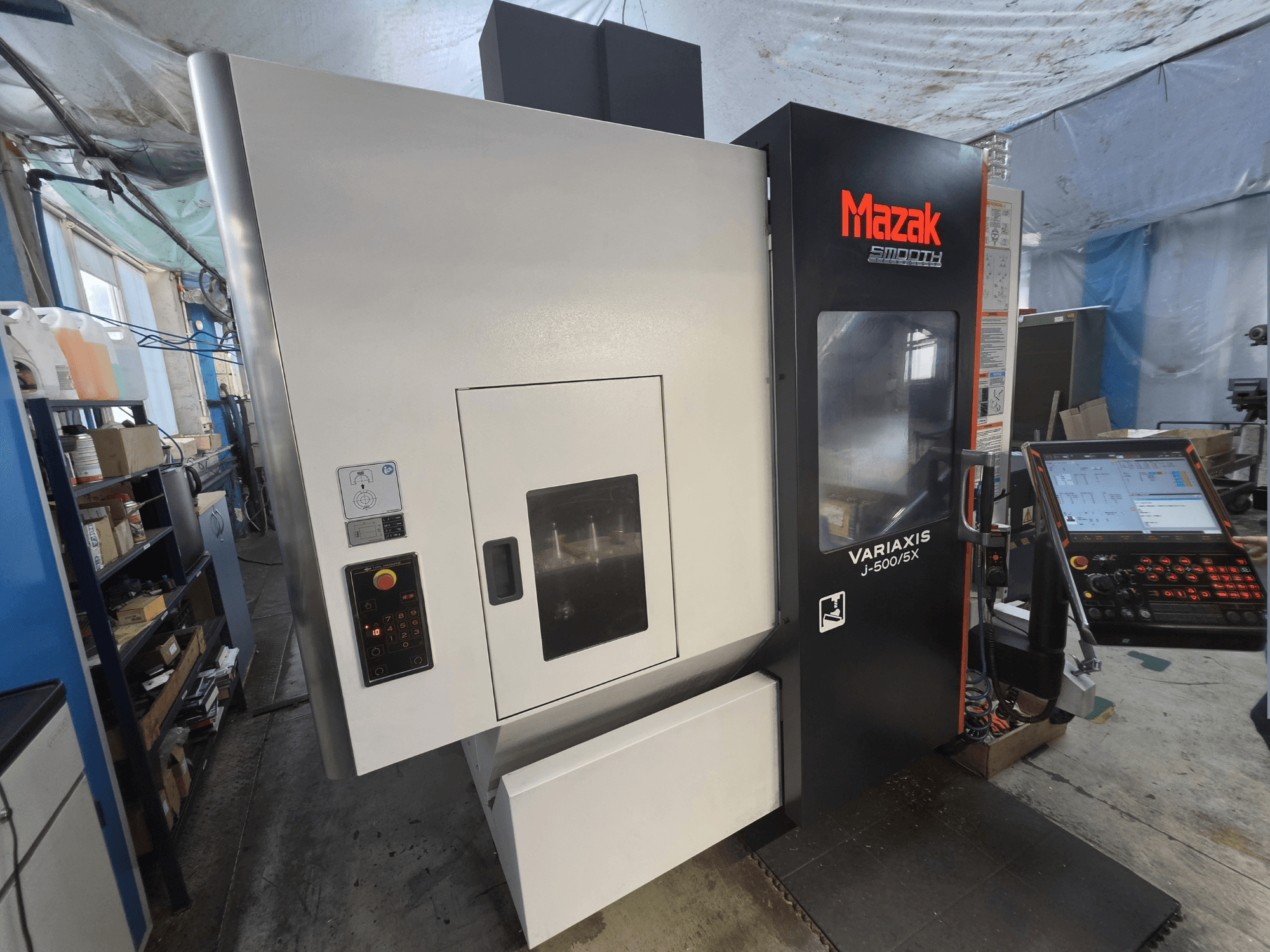

Mazak - VARIAXIS J-500/5XPL-MIL-MAZ-2022-00001

• Commande numérique : MAZATROL SmoothX avec écran tactile couleur de 19 pouces

Capacité de travail et courses

• Inclinaison de l'axe A : de -120° à +30°

• Rotation de l'axe C : ±360°

• Incrément d'indexation A/C : 0,0001°

• Avance rapide X/Y/Z : 30 000 mm/min

• Avance de coupe maximale X/Y/Z : 30 000 mm/min

• Temps d'indexation de l'axe A : 0,6 s par 90°

• Temps d'indexation de l'axe C : 0,55 s par 90° / 1,05 s par 180°

Table et jeux

• Table basculante/rotative (axes A/C)

• Dimensions de la table : 500 × 400 mm

• Plateau avec rainures en T (selon la configuration finale)

• Distance entre le bout de la broche et la surface de la table (table à l'horizontale) : 50–560 mm

• Distance entre l'extrémité de la broche et le centre de la table (table verticale) : 40–550 mm

Broche

• Refroidisseur de broche avec réservoir d’huile de refroidissement de 16 L

• Orientation de la broche programmable par pas de 1°

Magasin d’outils et changeur automatique d’outils (ATC)

• Changement automatique d’outils (ATC) avec fonction de récupération ; affichage numérique du magasin et panneau de commande externe

• Sélection des outils : adresses fixes avec sélection automatique du chemin le plus court

• Goupille de traction : Yamazaki ANSI

• Longueur maximale de l'outil : 300 mm

• Diamètre maximal de l'outil avec les outils adjacents : 90 mm

• Diamètre maximal de l'outil lorsque les emplacements adjacents sont vides : 130 mm

• Temps de cycle : 6,20 s

Mesure et palpage

• Palpeur radio Renishaw RMP600 pour pièce

• Système MAZA-CHECK

• Mesure automatique de la longueur d’outil et détection de rupture d’outil

• Mesure automatique de la longueur d'outil G37

• Système de positionnement absolu

Gestion du liquide de refroidissement et des copeaux

• Lubrifiant haute pression à circulation interne : env. 15 kgf/cm² (≈14,7 bar), env. 35 L/min

• Réservoir de liquide de refroidissement : 300 L

• Système de rinçage au liquide de refroidissement et pistolet de rinçage manuel

• Refroidissement des vis à billes X/Y/Z

• Soufflage d’air sur la pièce

Commande et logiciel

• CNC MAZATROL SmoothX

• Logiciel de programmation EIA/ISO

• Commande simultanée sur 5 axes

• Pack d'usinage 5 axes supplémentaire pour SmoothX

• Rotation des coordonnées 3D

• Taraudage synchrone fluide

• Constante de pente G00 (optimisation rapide)

• Redémarrage fluide

• Plan d'usinage incliné

• Avance inverse en fonction du temps

• Décalages de pièce étendus : 300 paires

• Macros variables : 600 variables

• Usinage à grande vitesse et lissage

• Compensation géométrique pour les axes rotatifs

• Interfaces : USB, LAN, carte SD

Conception, sécurité et autres caractéristiques

• Manivelle électronique

• Colonne lumineuse à trois couleurs

• Mise en marche/arrêt automatique de la machine et préchauffage

• Guides linéaires à rouleaux

• Enceinte complète avec capot supérieur ; porte d'accès à verrouillage de sécurité

• Éclairage de la zone de travail

• Bouclier de sécurité intelligent (ISS)

• Marquage CE

Équipement supplémentaire

• Convoyeur à bande à charnières CROWTHER côté droit (pour l'usinage de l'acier)

• Unité d'aspiration des brouillards GX500 avec pré-traitement de l'aspiration

• Transformateur d'alimentation pour le marché européen

• Kit d'installation de la machine

• Manuels et étiquettes de sécurité en polonais
