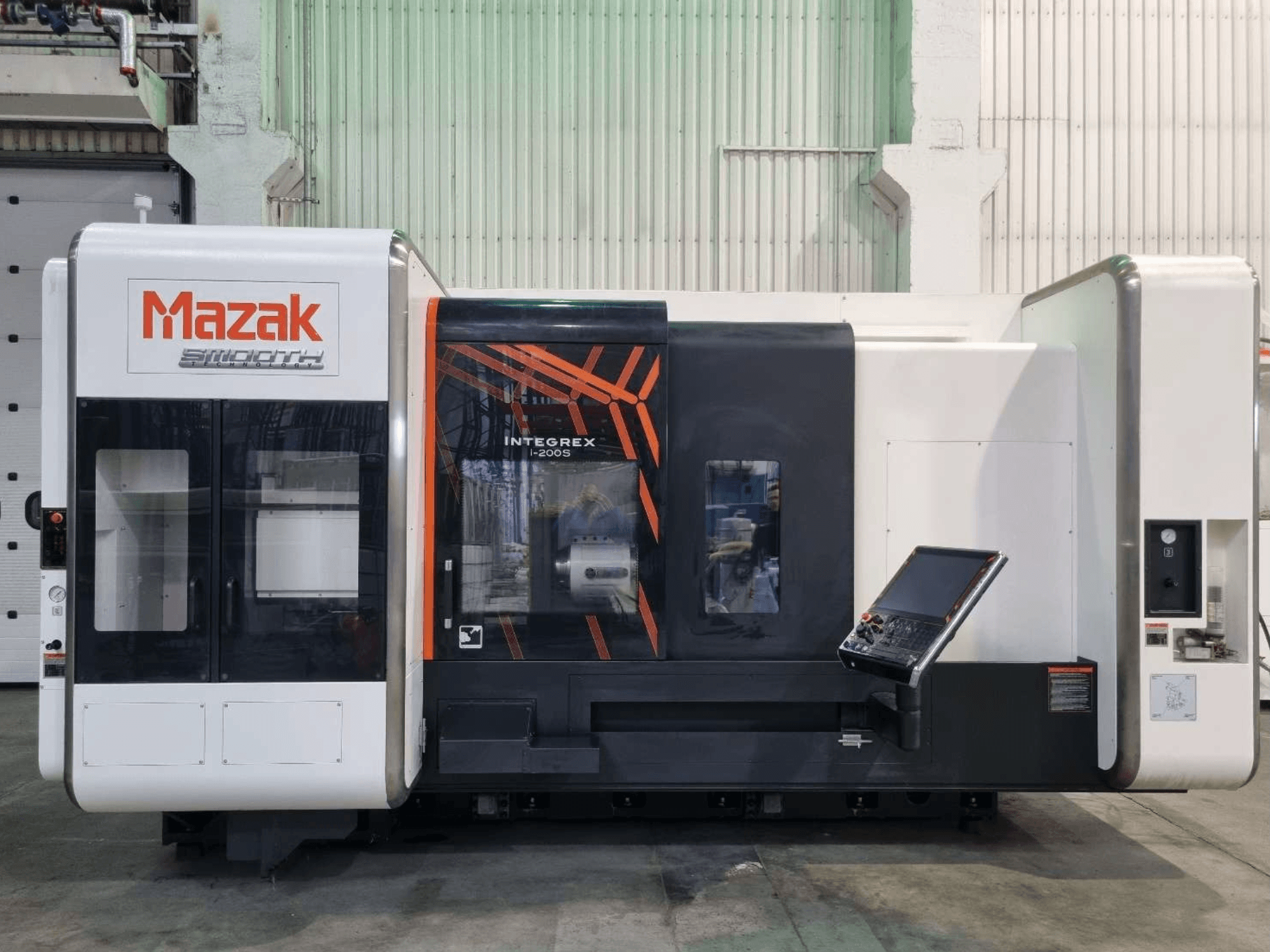

Mazak - INTEGREX i‑200 SPL-TUR-MAZ-2017-00001

• Durée de fonctionnement : Environ 68 heures

• Disponibilité : Immédiate

• Principales capacités :

  • Usinage simultané sur 5 axes

  • Broche principale + deuxième broche

  • Broche de fraisage avec changeur d'outils automatique

  • Tournage et fraisage complets en une seule opération

• Capacité et plage de travail

  • Rotation max : Ø658 mm

  • Passage au-dessus du chariot transversal : Ø658 mm

  • Diamètre d'usinage max : Ø658 mm

  • Longueur maximale d'usinage : 1519 mm

  • Capacité de barre (broche principale) : Ø102 mm

  • Capacité en barres (deuxième broche) : Ø65 mm

  • Masse d'appui maximale (broche principale) : 650 kg

  • Masse maximale supportée (deuxième broche) : 300 kg

• Broche principale (HD1)

  • Taille du mandrin : 12"

  • Alésage de la broche : Ø112 mm

  • Puissance du moteur : 22 / 18,5 kW

  • Couple : 883,3 / 716,2 Nm

  • Temps d'accélération : 4.9 s

  • Système de soufflage d'air : Inclus

  • Configuration supplémentaire : Broche HD1 robuste ; suppression du cylindre de broche et du mandrin standard

• Deuxième broche (HD2)

  • Taille du mandrin : 8

  • Vitesse maximale : 5 000 tr/min

  • Alésage de la broche : Ø76 mm

  • Puissance du moteur : 18,5 / 15 kW

  • Couple 325 / 238 Nm

  • Temps d'accélération : 4.5 s

  • Option d'usine : Fonction de synchronisation de la broche HD2

• Broche de fraisage

  • Vitesse maximale : 12 000 tr/min

  • Puissance du moteur : 24 kW

  • Refroidissement : Huile et air

  • Interface d'outil : HSK-A63 (T63)

  • Temps d'indexation à 90° : 0,5 s

  • Accélération : 1.27 s

  • Lubrification : Huile et air

  • Capacité des outils :

    • Outils de tournage à diamètre extérieur : □25 mm

    • Outils de tournage à diamètre intérieur : Ø40 mm

    • Outils de fraisage : Max Ø125 × 400 mm

• Courses des axes

  • W : 1574 mm

  • Déplacement rapide : X/Z 50 m/min ; Y 40 m/min ; W 30 m/min

• Système d'outils et magasin

  • Système d'outils : CAPTO C6

  • Capacité du magasin d'outils : 72 positions

  • Changeur d'outils automatique : Inclus

  • Fonctions : Détection de bris d'outil dans le magasin ; Détection de surcharge

• Fonctions CNC et logiciel

  • Ensemble de fonctions pour l'usinage 5 axes

  • Compensation du rayon de l'outil pour 5 axes

  • Interpolation cylindrique

  • Interpolation en coordonnées polaires

  • Taraudage synchrone avec la broche de fraisage

• Refroidissement et préparation

  • Arrosage à travers l'outil : 7 MPa

  • Préparation pour le système d'extraction du brouillard d'huile

• Points forts

  • État pratiquement neuf avec seulement ~68 heures de fonctionnement

  • Configuration d'usine très riche

  • Usinage simultané sur 5 axes

  • Configuration de broches principales et secondaires

  • Magasin CAPTO de 72 outils

  • Prêt pour la production avec des économies significatives par rapport au neuf

Équipement supplémentaire

• Manipulation des copeaux et des pièces

  • Convoyeur latéral de copeaux - type Consep

  • Convoyeur de pièces à bande

• Alimentation en barres et manutention des pièces

  • Ravitailleur de barres LNS QLS II

  • Kit d'interface du ravitailleur

  • Collecteur automatique de pièces

• Filtration

  • Unité de FILTRATION SEI

    • Série : JT040

    • Modèle : 40/70-V-I-R-FM

    • Année : 2018

• Autres accessoires

  • Ancres de fixation de la machine

  • Lampe de signalisation de l'état de la machine à 3 couleurs
