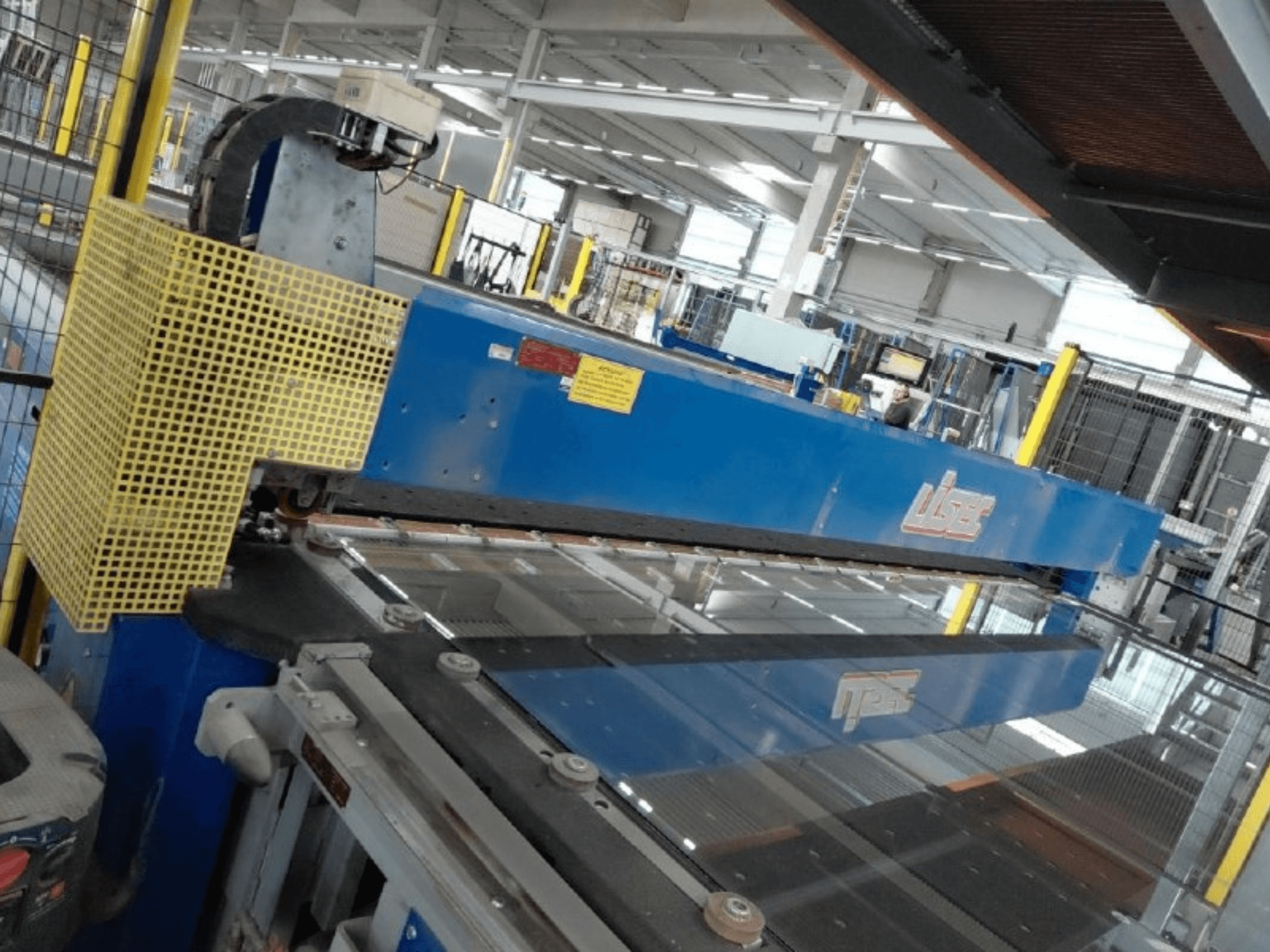

LISEC - Combined VSG & Float Glass Cutting LineDE-OTH-LIS-2009-00001

- Configuration de l'installation : ligne combinée de découpe automatique de verre flotté et de verre de sécurité feuilleté (VSG), comprenant des modules de découpe, de transport et de rognage

- Fabricant du système : LISEC Austria GmbH / LISEC Maschinenbau GmbH

- Années de fabrication (intégration de la ligne) : 2009 et 2016 (installation mixte)

- État de fonctionnement : actuellement installée et en production active (inspection «clé en main» possible)

- Tension standard de la ligne : 400 V / 50 Hz (3/N/PE~ 400 V, commande : 24 V CA/CC)

- Pression d'air comprimé de service : 6,00 – 8,00 bars

- Poids total cumulé de l'installation : > 28 400 kg

RÉPARTITION DES MODULES ET CARACTÉRISTIQUES INDIVIDUELLES :

1. Section de traitement du verre feuilleté de sécurité (VSG) :

- Pos. 01 : LISEC PTV-60/30RE (année de fabrication : 2009)

* Type : machine de découpe de verre feuilleté (Verbundglasschneidanlage)

* Poids : 5 640 kg | Alimentation électrique : 400 V / 50 Hz

- Pos. 02 : LISEC VZ Linie 2 (année de fabrication : n.d.)

* Type : Unité d'assemblage / section de raccordement de ligne

- Pos 03 : LISEC LKT-45/45TS (année de fabrication : 2009)

* Type : Table de traitement / table d'appui à coussin d'air

* Poids : 3 200 kg | Puissance connectée : 61,28 kVA | Pression d'air : 8,00 bar

- Pos. 04 : LISEC VB-33 (année de fabrication : 2009)

* Type : Sous-ensemble de ligne de verre feuilleté

* Poids : 2 200 kg | Puissance connectée : 17,00 kVA | Pression d'air : 6,00 bar

- Pos. 05 : LISEC FASV-33 (année de fabrication : 2016)

* Type : Machine automatisée de découpe et de retrait du film PVB en saillie

* Poids : non spécifié | Puissance connectée : 0,83 kVA | Pression d'air : 6,00 bars

- Pos. 06 : LISEC VB-33 (année de fabrication : 2016)

* Type : Machine de découpe pour verre feuilleté

* Poids : 2 200 kg | Puissance connectée : 18,83 kVA | Pression d'air : 6,00 bars | Charge maximale : 43 kg/m²

- Pos. 07 : LISEC AL-32/33N (année de fabrication : 2016)

* Type : Section de repérage et de positionnement des parcloses

* Poids : 1 830 kg | Puissance connectée : 25,88 kVA | Pression d'air : 6,00 bar

- Pos. 08 : LISEC BTA-20/26 (année de fabrication : 2016)

* Type : Convoyeur à bande horizontal

* Poids : 1 020 kg | Puissance connectée : 6,08 kVA | Pression d'air : 6,00 bar | Charge maximale : 50 kg/m²

2. Section de traitement et de transfert du verre flotté :

- Pos. 09 : LISEC BTA-20/26 (année de fabrication : 2016)

* Type : Convoyeur à bande horizontal

* Poids : 1 020 kg | Puissance connectée : 6,08 kVA | Pression d'air : 6,00 bar

- Pos. 10 : LISEC BTA-40/26 (année de fabrication : N/A)

* Type : Table de transport / de support horizontale

* Poids : non spécifié | Caractéristiques électriques : non spécifiées

- Pos. 11 : LISEC BTA-20/26 (année de fabrication : 2016)

* Type : Convoyeur à bande horizontal

* Poids : 1 020 kg | Puissance connectée : 9,05 kVA | Pression d'air : 6,00 bars

- Pos. 12 : LISEC BTS-37/33 (année de fabrication : 2016)

* Type : Table de découpe manuelle avec barres de découpe intégrées

* Poids : 1 543 kg | Puissance connectée : 15,75 kVA | Pression d'air : 6,00 bars

- Pos. 13 : LISEC LKT-10/33 (année de fabrication : 2016)

* Type : Table de transfert horizontale à coussin d'air

* Poids : 250 kg | Puissance connectée : 4,50 kVA | Pression d'air : 6,00 bar | Charge maximale : 33 kg/m²

- Pos. 14 : LISEC BTA-40/26 (année de fabrication : 2009)

* Type : Convoyeur à bande horizontal

* Poids : 1 154 kg | Puissance connectée : 2,30 kVA | Pression d'air : 8,00 bar | Charge maximale : 50 kg/m²

- Pos. 15 : LISEC TBY-26/12 (année de fabrication : 2009)

* Type : Module de transport intermédiaire

* Poids : 255 kg | Puissance connectée : 0,00 kVA | Pression d'air : 6,00 bar

- Pos. 16 : LISEC RWF-33/25 (année de fabrication : 2009)

* Type : ensemble de transfert à rouleaux/bande

* Poids : 975 kg | Puissance connectée : 4,59 kVA | Pression d'air : 8,00 bar

- Pos. 17 : LISEC BTA-30/33 (année de fabrication : 2009)

* Type : Table de transport à bande horizontale

* Poids : 980 kg | Puissance connectée : 2,30 kVA | Pression d'air : 8,00 bar

- Pos. 18 : LISEC RBA-25 (année de fabrication : 2009)

* Type : Sous-ensemble d'alignement et de manutention de la ligne flottante

* Poids : 820 kg | Puissance connectée : 1,46 kVA | Pression d'air : 8,00 bars

- Pos. 19 : LISEC TBX-33/12 (année de fabrication : 2009)

* Type : ensemble de transfert et de levage par courroie

* Poids : 290 kg | Puissance connectée : 0,00 kVA | Pression d'air : 8,00 bars

- Pos. 20 : LISEC BTA-60/33 (année de fabrication : 2009)

* Type : Table de convoyage horizontale à grande capacité

* Poids : 1 560 kg | Puissance connectée : 18,22 kVA | Pression d'air : 0,00 bar

- Pos. 21 : LISEC ARS-33 (année de fabrication : 2009)

* Type : Plateforme de transfert et de positionnement à billes multidirectionnelle

* Poids : 580 kg | Puissance connectée : non spécifiée | Pression d'air : 8,00 bar

- Pos. 22 : LISEC ESL-60/30RS (année de fabrication : 2009)

* Type : Pont et table de découpe automatique de verre flotté à commande numérique (CNC)

* Poids : 6 380 kg | Puissance connectée : 14,90 kVA | Pression d'air : 8,00 bar | Intensité à pleine charge : 21,50 A
