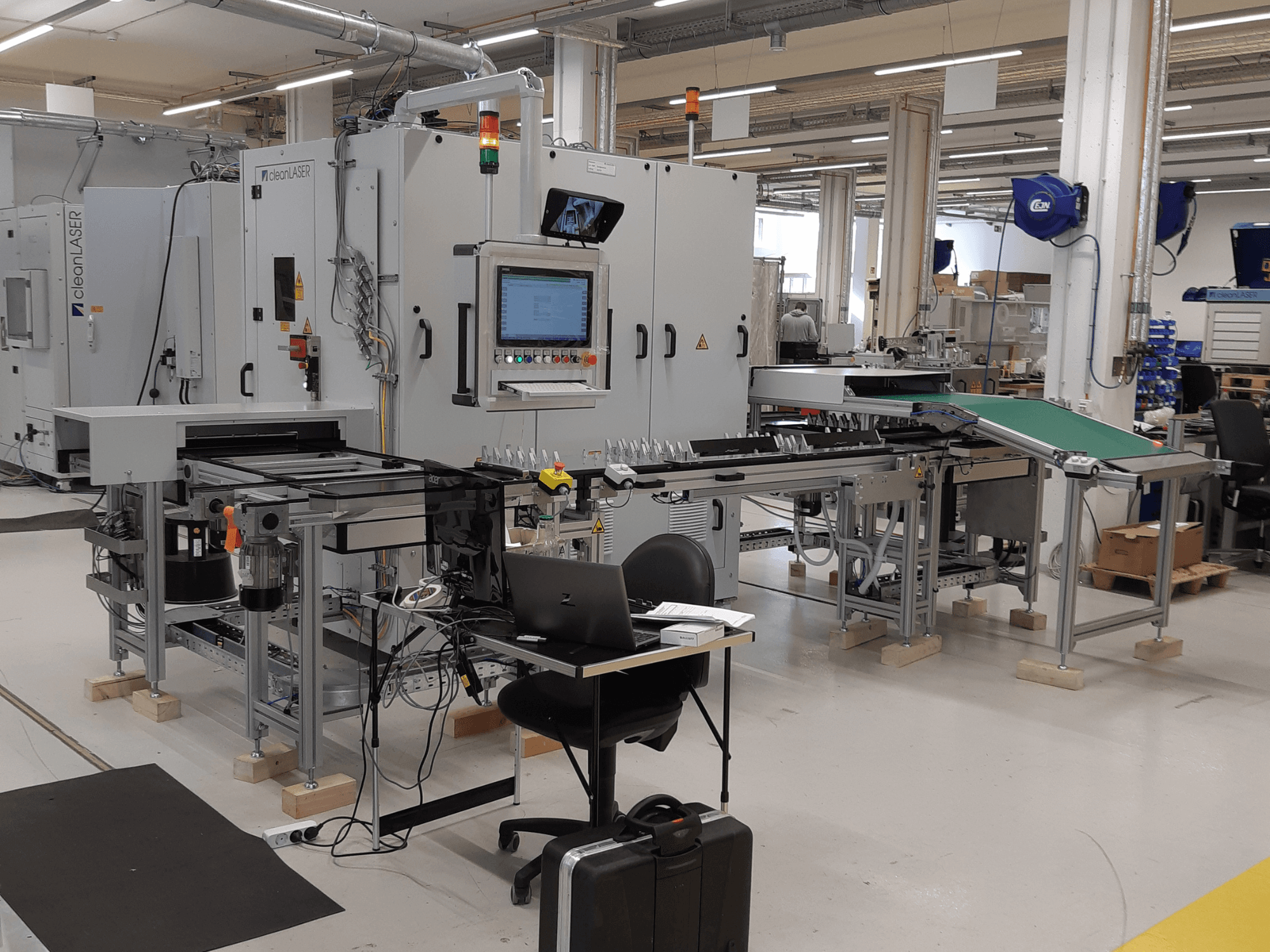

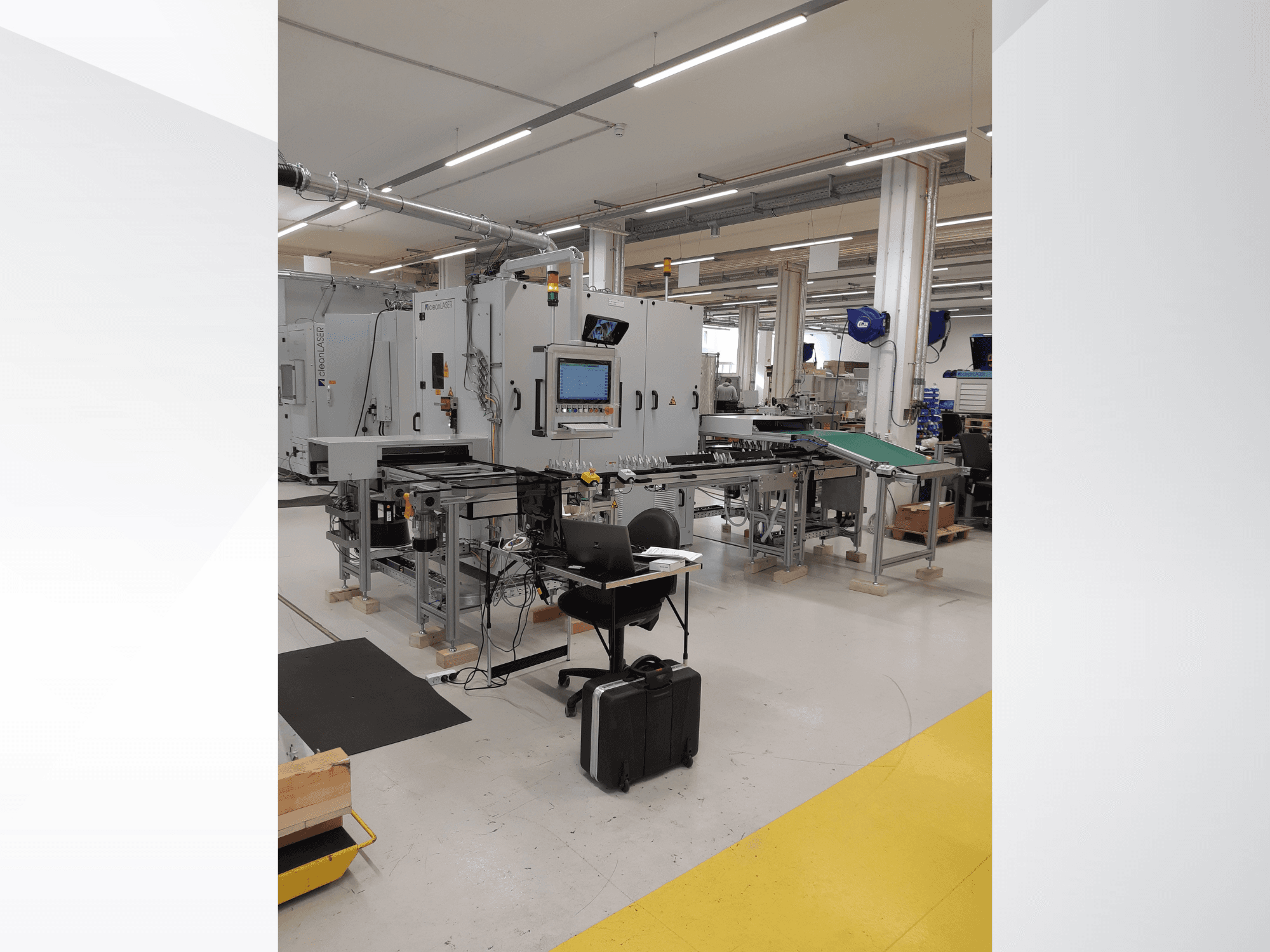

CLEAN LASER - clean CELL 3220 CL600DE-OTH-OTH-2019-00001

• Type de machine : Cellule robotisée automatisée de nettoyage au laser

• Application : Nettoyage au laser automatisé / Traitement de surface de composants métalliques

• Source laser : cleanLASER CL600

• Type de laser : laser à fibre à commutation Q

• Puissance laser moyenne : 600 W

• Longueur d'onde : 1 064 nm

• Classe laser : Classe 4 (source laser)

• Classification du système complet : classe 1

• Optique laser : STAMP 25

• Type de scanner : scanner 2D

• Champ de balayage utile : environ 65 × 65 mm

• Objectif : f = 163 mm

• Laser de positionnement rouge : oui

• Fréquence d'impulsion : variable

• Transmission du faisceau : trajet du faisceau entièrement aligné

• Longueur de la fibre externe : environ 8 m

• Connexion de verrouillage de porte : Oui

• Diagnostics à distance : TCP/IP / USB

• Interface de bus de terrain : Profinet

• Logiciel : cleanSTUDIO

• Logiciel de télédiagnostic : CLL Remote Diagnostics

• Type de robot : robot industriel à 6 axes

• Programmation du robot : mode apprentissage

• Pince du robot : pince pour pièce unique

• Système de chargement : chargement manuel

• Système de convoyage : système de transport Bosch T2

• Système tampon : plusieurs porte-pièces

• Déchargement : convoyeur automatique

• Longueur du convoyeur : environ 2 m

• Porte-pièces : non inclus

• Types de pièces prévus : 2

• Encombrement de la machine (L × P × H) : environ 2 035 × 2 200 × 2 215 mm

• Châssis de la machine : châssis de base en acier soudé

• Structure de la cellule : profilés en aluminium

• Table de travail : plaque en aluminium à rainures en T

• Porte avant : porte pliante

• Armoire électrique : double armoire intégrée

• Largeur de l'armoire : 1 200 mm

• Profondeur de l'armoire : 800 mm

• Besoins en refroidissement : refroidissement par eau externe (<17 °C)

• Refroidisseur : Cooler ONE Plus Air Rev. 2.0

• Température ambiante : jusqu'à 38 °C

• Type de refroidissement : refroidissement par air

• Alimentation électrique : 400 V

• Langues d'utilisation : allemand / anglais

Système d'absorption / d'extraction

• Système d'extraction : TEKA Maxi

• Puissance du moteur : 3 kW

• Débit d'air maximal : 500 m³/h

• Dépression maximale : 1 000 Pa

D'autres photos sont disponibles sur demande.
