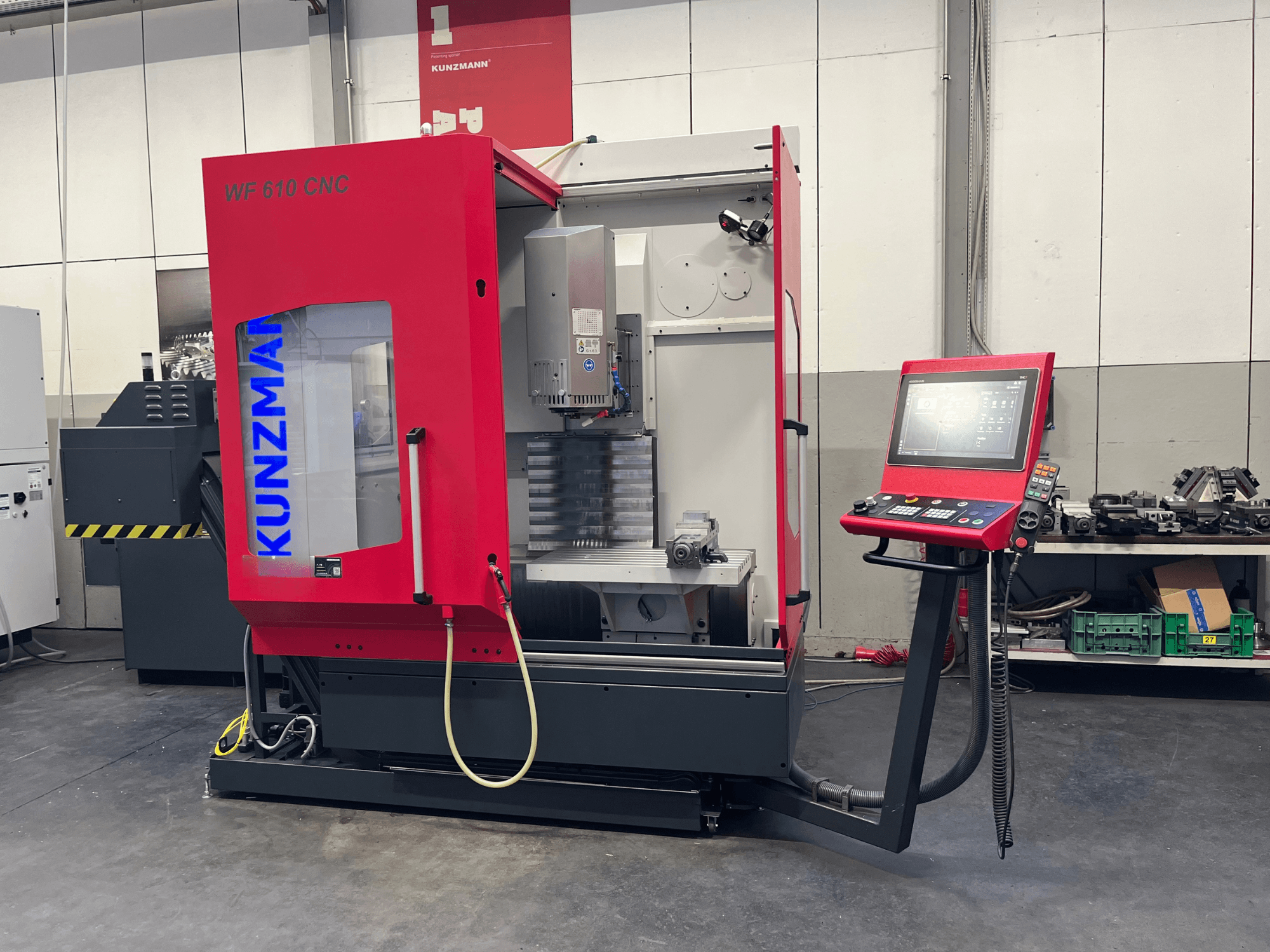

KUNZMANN - WF 610 CNCDE-MIL-KUN-2024-00001

- Machine de démonstration

- Heures de fonctionnement de la broche : 332 h

- Heures d'exécution des programmes : 310 h

- Vitesse d'avance (déplacement rapide) : X/Y/Z jusqu'à 30/30/15 m/min max.

- Entraînement principal (option installée) : broche à moteur SK 40, 1 - 12 000 tr/min (fabrication suisse)

- Puissance de la broche : 8,5 kW (S1-100 % ED) / 11,5 kW (S6-40 % ED)

- Couple de la broche : 43 Nm (S1-100 % ED à 1 880 tr/min) / 58 Nm (S6-40 % ED à 1 880 tr/min)

- Interface d'outil : SK 40 DIN ISO 7388-1 forme AD (anciennement DIN 69871 AD) avec goujon de traction DIN ISO 7388-3 forme AD (anciennement DIN 69872)

- Serrage d'outil : mécanique, force de serrage 10 000 N, desserrage hydraulique

- Tête de fraisage verticale : à entraînement direct, inclinable manuellement de -5 à +90°, broche télescopique avec tourniquet (course de 70 mm, blocable)

- Surface de la table angulaire rigide : 800 x 425 mm

- Rainures en T de la table : 6 x 14 H7 (pas de 63 mm)

- Charge maximale de la table : 300 kg

- Changeur d'outils : magasin à disque à 20 emplacements, SK 40

- Diamètre max. de l'outil : 75 mm (magasin plein) / 150 mm (avec emplacements vides adjacents)

- Longueur maximale de l'outil : 250 mm

- Poids maximal de l'outil : 8 kg

- Temps de changement d'outil : environ 3 s (de copeau à copeau : environ 15 s)

- Précision de positionnement (ISO 230-2) : 0,008 mm (systèmes de mesure linéaire directs)

- Répétabilité (ISO 230-2) : 0,006 mm (systèmes de mesure linéaire directs)

- Système de mesure : système de mesure linéaire absolu direct HEIDENHAIN (résolution 0,001 mm)

- Arrosage par la broche (IKZ) : pompe haute pression de 50 bars (26 l/min), réglage de la pression à 4 niveaux (15/25/40/50 bars), filtre à double commutation de 25 µm

- Refroidissement interne par air : refroidissement par air à travers la broche, programmable via la fonction M

- Refroidissement par air externe : tuyau articulé flexible, programmable via la fonction M

- Unité de filtration à bande de papier : filtre à tambour avec cuve externe de 600 l, non-tissé filtrant de type VDF150/50/50 (150 g/m²) (dimensions : 1 800 x 860 x 1 620 mm)

- Convoyeur à copeaux : convoyeur à bande articulée intégré dans un réservoir de liquide de refroidissement de 115 l, inclinaison de 60°, déchargement latéral à gauche (hauteur 870 / 1 060 / 1 200 mm)

- Palpeur de pièce : palpeur 3D HEIDENHAIN TS 460 (infrarouge) avec émetteur-récepteur SE 661

- Préparation pour axes supplémentaires : Préparation pour 4e axe (contrôleur d’axe dans l’armoire électrique, interface précâblée)

- Interface d'automatisation : kit de préparation pour cellule cobot EDUCATION4.0 (interface E/S avec connecteur Harting, raccordement pneumatique, plus 2 raccordements pneumatiques pour table, 6 bars max.)

- Porte de l'enceinte : porte avant coulissante automatique à entraînement par courroie (commande manuelle par bouton-poussoir et programmable)

- Option logicielle : OCM (fraisage de contours optimisé) pour le fraisage trochoïdal avancé

- Manivelle : manivelle électronique HEIDENHAIN HR 510 FS avec sélection des axes et arrêt d'urgence

- Tension d'alimentation : 400 V, 50 Hz

- Puissance absorbée : env. 21 kVA

- Tension de commande : 24 V - Alimentation en air comprimé : 6,5 - 10 bars (6,5 bars minimum requis au niveau de la machine)

- Poids de la machine : environ 2 900 kg (avec changeur d'outils)
