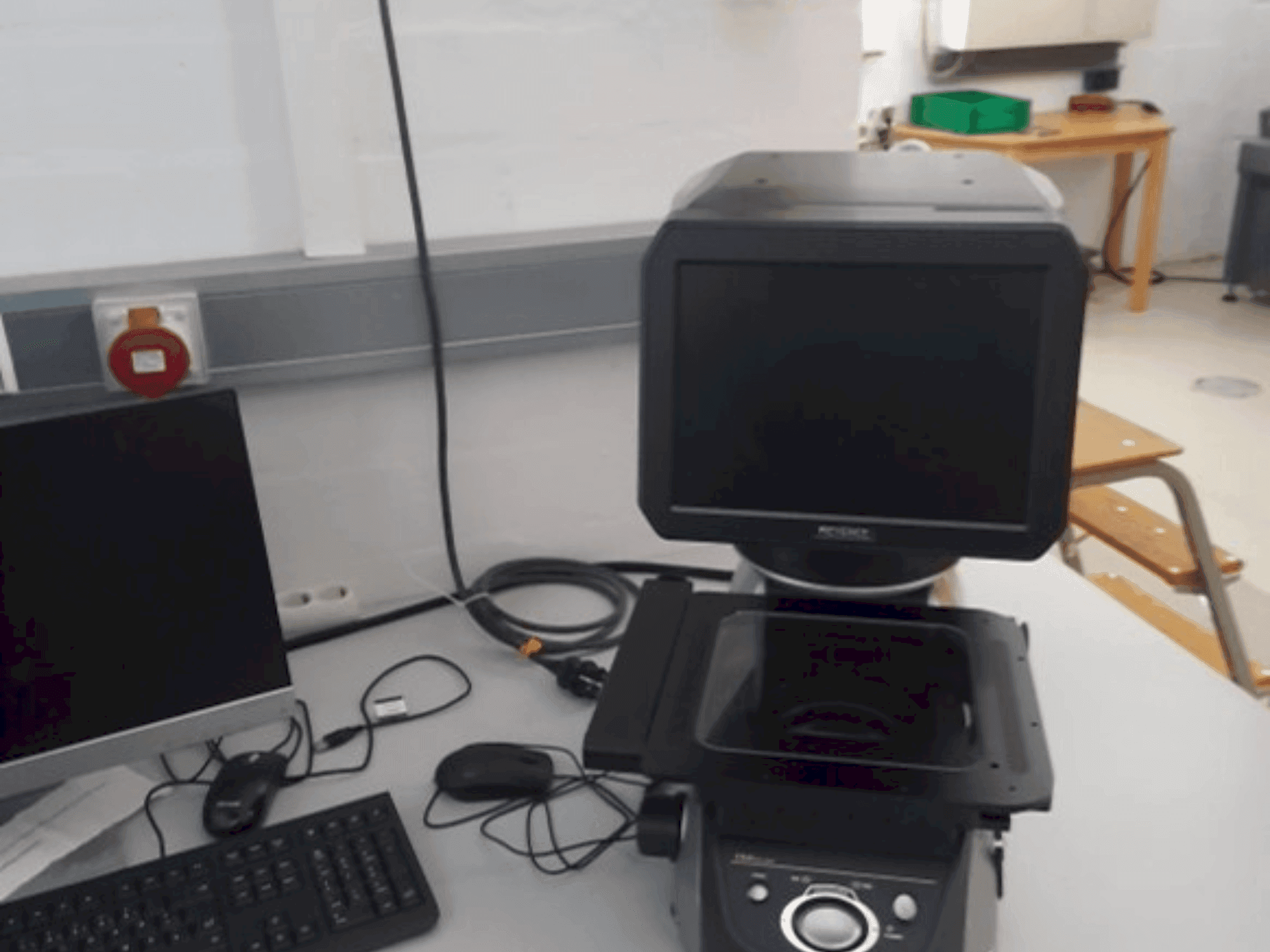

KEYENCE - IM-7020DE-MEA-KEY-2017-00002

Avantages de la machine

Avantages techniques de la machine

• Élément de capture d'image : s/w-cmos, 1", 6. 6 mégapixels
• Affichage : moniteur lcd, 10. 4", xga (1024×768)
• Objectif collecteur de lumière : double objectif télécentrique

Informations supplémentaires

Champ de mesure Mode de mesure à grand champ : 200 mm x 200 mm (4 x R50) Mode de mesure de haute précision : 125 mm x 125 mm Résolution de l'affichage Répétabilité : Mode de mesure à grand champ : Sans platine : ±1 µm Avec platine : ±2 µm Mode de mesure de haute précision : Sans étage : ±0,5 µm Avec étage : +1,5 µm Précision de la mesure Mode de mesure à grand champ : Mesure normale : ±5 µm Mesure liée : ±(7 + 0,02L) µm² Mode de mesure de haute précision : Mesure normale : ±2 µm³ Mesure liée : ±(4 + 0,02L) µm⁴ Mesure du capteur de lumière Plage de mesure (XY) : 90 mm x 90 mm Profondeur de mesure max. Profondeur de mesure : 30 mm Diamètre de la sonde lumineuse : 3 mm Force de mesure : 0,015 N Répétabilité : +2 µm'5 Précision de la mesure : ±(8 + 0,02L) µm Entrées et sorties de contrôle externe Entrée de commande à distance externe : Pas d'entrée de tension (contact/état solide) Sortie externe OK/N.I.O./FAIL/MEASURE : Sortie PhotoMOS Charge nominale : 24 VDC, 0,5 A Résistance de commutation maximale : 50 mΩ Interfaces LAN : RJ-45 (10BASE-T/100BASE-TX/1000BASE-T) Ports USB 2.0 : 6 connecteurs (avant : 2, arrière : 4) Stockage Disque dur : 500 GO Conditions environnementales Température ambiante : +10 à 35° C Humidité relative : 20 à 80% (sans condensation) Degré de pollution : 2 Catégorie de surtension : II Système d'éclairage Lumière traversante : Lumière traversante télécentrique Lumière incidente : Éclairage en quatre parties à partir d'angles marqués (électriquement), éclairage par anneau de fente Table d'objets Table d'objets XY : Plage de mouvement : 100 mm x 100 mm (électrique) Capacité de charge max. Capacité de charge : 5 kg Table d'objets Z : Plage de mouvement : 75 mm (électrique) Alimentation électrique Tension d'alimentation : 100 à 240 AC, 50/60 Hz Consommation électrique : Max. 430 VA Poids (kg) Contrôleur : Environ 8 kg Tête de mesure : environ 31 kg
