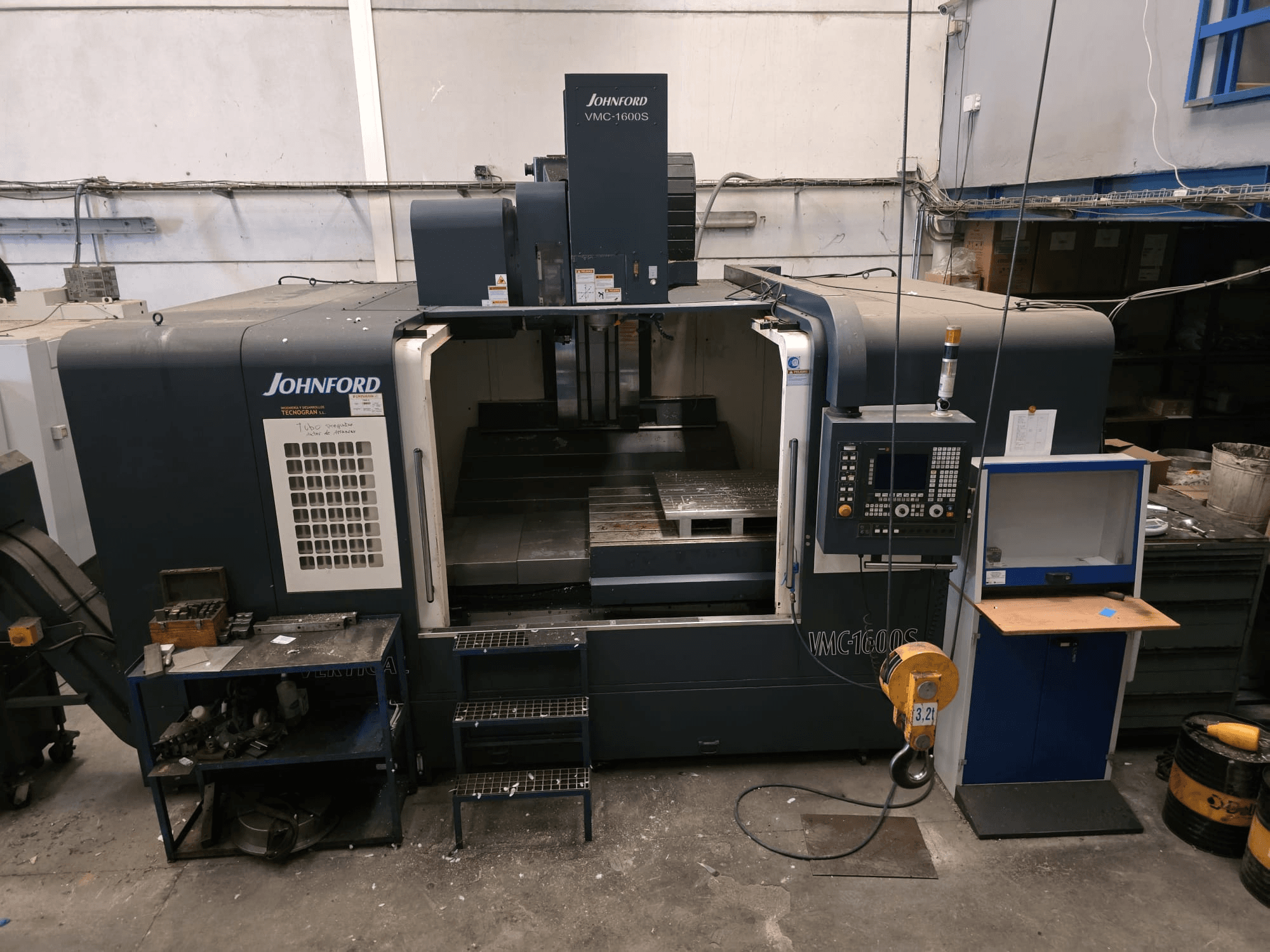

Vue de face d'un centre d'usinage vertical Johnford VMC-1600S avec commandes et espace de travail, dans un atelier.
Vue de face d'un centre d'usinage vertical Johnford VMC-1600S avec commandes et espace de travail, dans un atelier.

Johnford - VMC-1600SES-MIL-JOH-2014-00001

62.000 €
prix gindumac
(Ex works)
obtenir un devis officiel
Visite de la machine
faire une contre-offre
Télécharger le PDF

Vous avez d'autres questions ? N'hésitez pas à nous contacter.

sales contact

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

whatsapp
Contactez moi sur Whatsapp
Afficher dans la langue d'origine

Cette machine Johnford VMC-1600S à 3 axes a été fabriquée en 2014. Elle présente une course longitudinale de 1600 mm, une course transversale de 1100 mm et une course verticale de 800 mm. La machine dispose d'une surface de travail robuste de 1800 x 1000 mm et d'une capacité de charge maximale de la table de 4600 kg. Si vous souhaitez obtenir des capacités de fraisage de haute qualité, pensez au centre d'usinage vertical Johnford VMC-1600S que nous avons à vendre. Contactez-nous pour plus d'informations.

Vue d'ensemble

  • marque: Johnford
  • année: 2014
  • MODÈLE: VMC-1600S
  • type d'application: Fraiseuse
  • Emplacement: Espagne
  • type de machine: Centre d'usinage vertical

Informations techniques - Johnford VMC-1600S

Dimensions

  • Poids de la machine: 18600 kg
  • Charge de table: 4600 kg

Mouvement

  • Nombre d’axes: 3
  • Course de l’axe X: 1600 mm
  • Course de l’axe Y: 1100 mm
  • Course de l’axe Z: 800 mm

Spécification technique

  • Vitesse de broche: 8000 RPM

Informations supplémentaires

  • Surface de travail de la table : 70.9" x 39.4" (1800 x 1000 mm)

  • Distance entre le nez de la broche et la table : 5.9"-37.4" (150-950 mm)

  • Centre de la broche à la colonne : 45.3" (1150 mm)

  • Cône de la broche :

    • VMC-1600S : BT-40 / CAT-40

    • VMC-1600SHD : BT-50 / CAT-50

  • Diamètre de la broche :

    • VMC-1600S : 2.75" (70 mm)

    • VMC-1600SHD : 3.9" (100 mm)

  • Vitesse de la broche :

    • VMC-1600S : Auto Hi-Lo Gear 80-8000 rpm

    • VMC-1600SHD : Auto Hi-Lo Gear 10-4500 rpm

  • Moteur de broche :

    • VMC-1600S : 15/10 HP (15/20 HP en option)

    • VMC-1600SHD : 25/20 HP

  • Avance rapide (X/Y/Z) : 18 / 18 / 12 m/min

  • Avance (broche) : 1-12 000 mm/min

  • Sélection d'outils : Type aléatoire bidirectionnel, chemin le plus court

  • Nombre d'outils :

    • VMC-1600S : Sans bras 24 ; Type de bras 24/32 (en option)

    • VMC-1600SHD : sans bras 20 ; type de bras 24/32 (en option)

  • Diamètre maximal de l'outil :

    • VMC-1600S : 4" (100 mm)

    • VMC-1600SHD : 9,8" (250 mm)

  • Longueur maximale de l'outil :

    • VMC-1600S : 12.5" (320 mm)

    • VMC-1600SHD : 15.7" (400 mm)

  • Poids maximal de l'outil :

    • VMC-1600S : 22 lbs (10 kg)

    • VMC-1600SHD : 33 lbs (15 kg)

  • Surface au sol : 177.2" x 209.8" (4500 x 5330 mm)

  • Diamètre des vis à billes X/Y/Z : φ50 / φ63 / φ50

  • Capacité de coupe (S45C) :

    • Fraisage : 180 cc/min (S) / 320 cc/min (SHD)

    • Perçage : φ40 mm (S) / φ52 mm (SHD)

    • Taraudage : M30 x P3.5 (S) / M50 x P4.5 (SHD)

*Il peut y avoir des différences entre les données indiquées et les valeurs réelles, ce qui doit être confirmé par le représentant des ventes.
