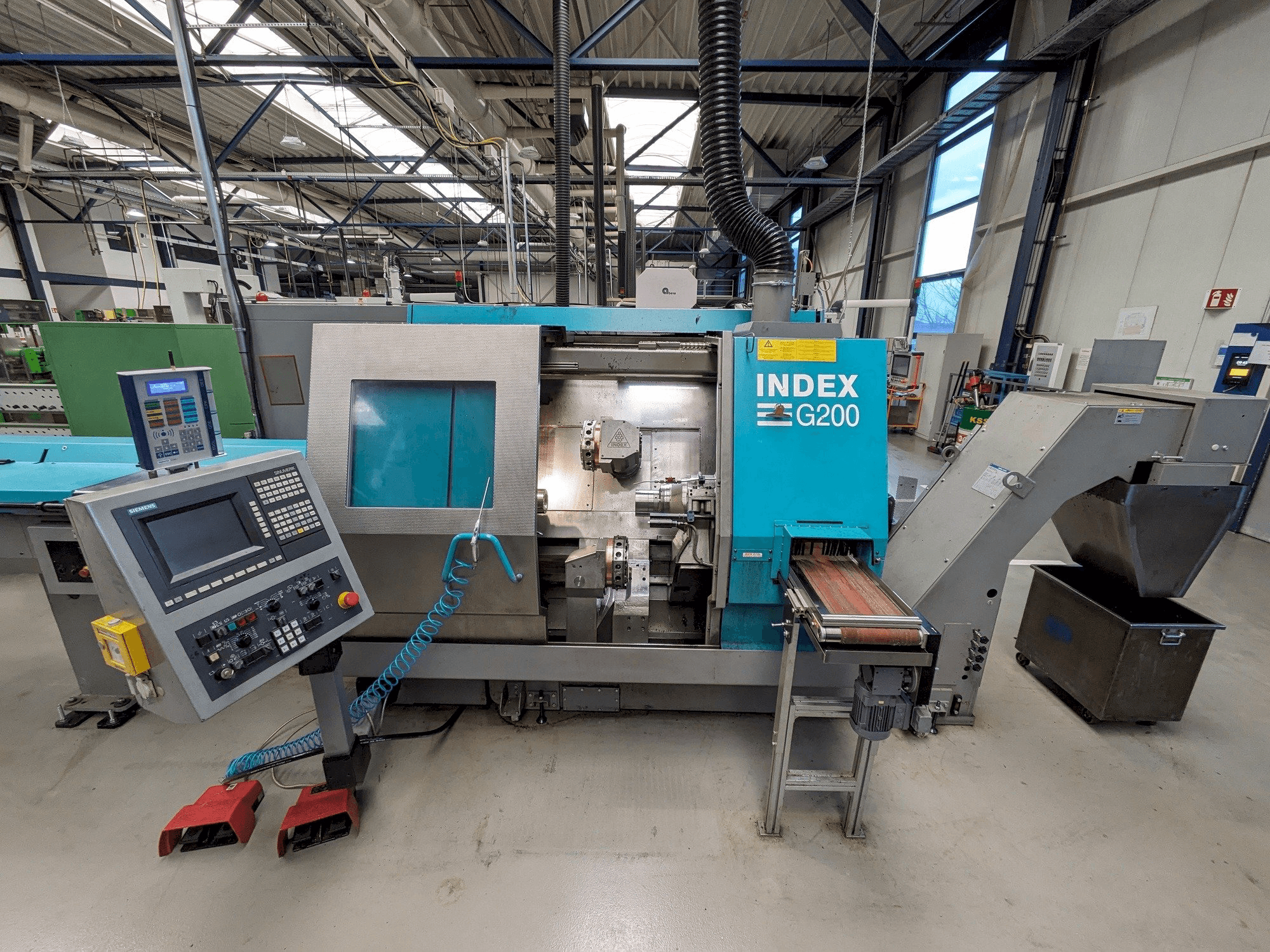

Index - G200 YB RATIOLINEDE-TUR-IND-2016-00001

Équipement supplémentaire

• Pompe de refroidissement à haute pression, buse d'air d'échappement, installation et mise en service, réception avec la partie client, magasin de chargement des barres, système d'extinction au CO2, transport, ligne de lubrifiant de refroidissement.
• Pompe haute pression commutable pour le liquide de refroidissement 20 bars
• Buse d'évacuation d'air D=150mm / Magasin de chargement de barres INDEX-MBL 65/3700 / Système d'extinction automatique d'objets au CO2 de Kraft & Bauer
• Nouvelle broche de fraisage pour la tourelle 1 avec porte-outil HSK D-50 / Unité de refroidissement de l'armoire électrique / Nouveau convoyeur à bande à charnière pour les copeaux / Convoyeur à bande vers la droite
• Pompe de refroidissement et de lubrification / Dispositif de retrait du portail avec pince actionnée / Doigts de préhension pour pièces D 4 45 mm et D 40-60 mm
• Interface Unimag pour l'alimentation en barres (en option)

Avantages de la machine

Avantages qualitatifs de la machine

• Révisé en 2017 : pompe de refroidissement haute pression commutable 20 bar avec filtre d'aspiration / buse d'évacuation d'air d=150mm / magasin de chargement de barres (utilisé, reconditionné)/ index-mbl 65/3700 (d 10 - 65 mm, max. 3700 mm) / système d'extinction automatique d'objets au co2 kraft & bauer avec vanne d'arrêt d'air et soupape de surpression pour le tour index g200 / nouvelle broche de fraisage pour la tourelle 1 (en haut) avec porte-outil hsk d-50, actionné manuellement.

Avantages techniques de la machine

• Avantages techniques de la machine : vitesse et puissance élevées de la broche, capacité de double broche, système de contrôle avancé.
• Avantages qualitatifs de la machine : ingénierie de précision, sécurité complète et caractéristiques opérationnelles.
• Axe x : 155 mm (chariot transversal 1), 105 mm (chariot transversal 2) / axe z : 590 mm (chariot transversal 1), 400 mm (chariot transversal 2)
• Diamètre maximal de la barre : 65 mm
• Longueur maximale de la pièce : 3700 mm
• Vitesse de déplacement rapide : x= 20 m/min, z= 30 m/min, y = 7,5 m/min (diapositive 1) / vitesse de déplacement rapide : x= 22 m/min, z = 45 m/min (diapositive 2)
• Système de mesure de la distance : échelle en verre sur l'axe x, encodeur à tige sur l'axe z
• Filetage sans mandrin de compensation / fonction transmit/tracyl pour l'axe c / couplage broche principale/contre-broche

Informations supplémentaires

Détails des glissières transversales, porte-outils, spécifications de la peinture de la machine.
