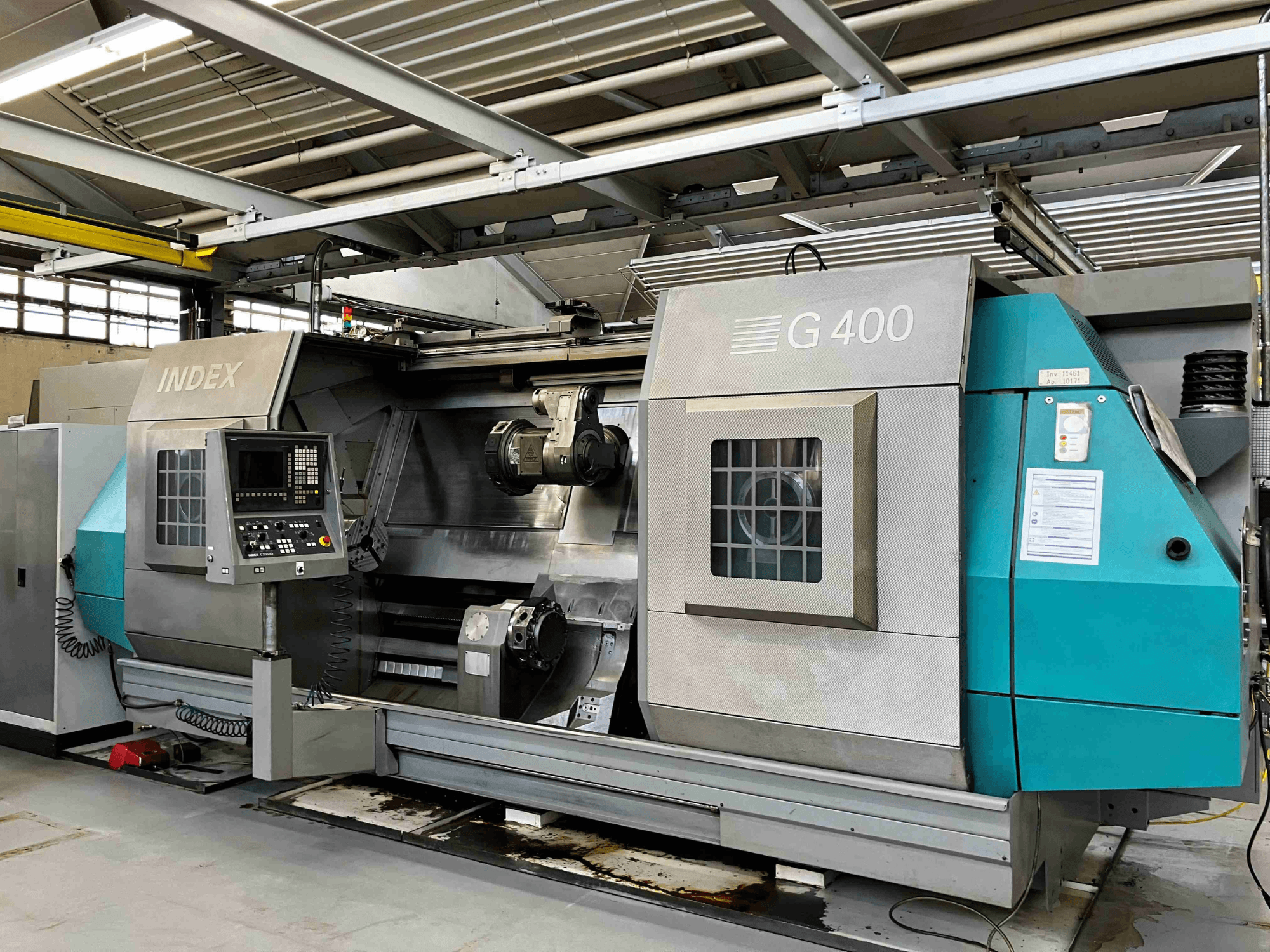

Index - G 400DE-TUR-IND-2008-00002

Broche principale 0102 à entraînement direct

Débit maximal de matériau : 102 mm

Vitesse maximale : 3000 tr/min

Diamètre du palier avant : 170 mm

Moteur à arbre creux variable

Puissance à la broche principale D102 :

Puissance à 100/40% du cycle de travail : 53 kW/68 kW

Couple : 675 Nm/900 Nm

Dispositif d'alignement et de commutation de la broche de travail D102

Incréments de 2,5° par disque d'indexation

Cylindre de serrage creux D102 à commande hydraulique avec contrôle analogique de la course de serrage

Distance entre les matériaux : 102 mm

Course : 48 mm

Force de serrage maximale (tension/compression) : 10 900 dN

Dispositif de pression de serrage multiple

Pression de serrage réglable de 8 à 80 bars grâce à un catalogue de pièces à plusieurs niveaux pour le cylindre de serrage de la broche principale. Un mouvement de déblocage du mandrin est nécessaire pour passer à une pression de serrage inférieure.

Porte-outil 1 (équipement standard)

Chariot transversal X, Z, longueur de tournage 2000 mm.

Avec alimentation interne en liquide de refroidissement et vanne d'arrêt, vis à billes D=40 mm

dans l'axe X, D=50 mm dans l'axe Z. Entraînements d'axe protégés par des embrayages de surcharge, contrepoids dans l'axe X.

Axe X Z

Course de travail mm : 320 2000

Vitesse de déplacement rapide m/min : 20 40

Force d'avance N : 14000 14000

Système de mesure de l'axe X : Echelle en verre (absolue)

Axe Z : Encodeur ROQ (absolu)

Boîtier X-Y-Z-B (WT1)

Tourelle avec moteur AC, positionnée par des engrenages droits, verrouillée hydrauliquement

Fourreau de l'axe Y, monté hydrostatiquement, verrouillable par engrenages droits

Vis à billes, D=40 mm

Embrayage de surcharge

Course : 220 mm

Vitesse de déplacement rapide : 12 m/min

Force d'avance : 24 000 N

Encodeur ROQ (abs)

Entraînement de l'axe B avec moteur AC

Angle de pivotement : 360

Unité d'entraînement de l'outil

avec deux embrayages :

Vitesse maximale : 6 000 tr/min

Puissance (25 %) à n= 6 000 : 17 kW

Couple maximum (25%) : 37 Nm

Tourelle à disque avec 12 stations sur le chariot transversal 1

Système de porte-outils DIN 69880-40x63

Répétabilité accrue lors des changements d'outils grâce à des rainures en W supplémentaires

Unité multifonction sur le chariot transversal 1

Vitesse maximale : 6 000/1 500 tr/min

Boîte de vitesses : i=4

Couple : 36/144 Nm

Outils : SK50

Diamètre du roulement avant : 75 mm

Passage interne du liquide de refroidissement, serrage du disque par ressort

Porte-outils 2, à droite - X, Z

Longueur de tournage 2000 mm, de préférence sur

machine à contre-broche avec alimentation interne en liquide de refroidissement et vanne d'arrêt, commande de la tourelle par moteur AG, vis à billes D= 50 mm pour l'axe Z, D= 40 mm pour l'axe X. Entraînements des axes protégés par des embrayages de surcharge, système de contrepoids pour l'axe X.

Tête de tourelle orientée à droite vers la contre-broche.

Axe X Z

Course mm 210 2000

Vitesse de déplacement rapide m/min 20 40

Force d'avance N 8600 14000

Système de mesure de l'axe X : échelle en verre (abs)

Axe Z : Encodeur ROD (abs)

Tourelle à disque avec 10 sur chariot transversal 2

Système de porte-outils DIN 69880-40x63

Répétabilité accrue lors des changements d'outils grâce à des rainures en W supplémentaires

Positionnement par engrenage frontal, blocage hydraulique

Contre-broche D102, taille 11-DIN 55026/55021 et ISO 702/1

Longueur de tournage 2000 mm

Entraînement du chariot de l'axe Z par moteur AC et vis à billes de 50 mm de diamètre

Entraînement de l'axe protégé par un limiteur de couple

En position de travail, le chariot est maintenu contre la butée par le moteur AC.

L'usinage de pièces serrées entre la broche principale et la contre-broche n'est pas pris en charge par la contre-broche, ni par une force de serrage axiale, ni par le contrôle de la position de la contre-broche de l'axe Z. Si une telle fonction est requise, la contre-broche doit être équipée d'un système de contrôle de la position.

Si une telle fonction est requise, l'option de la fonction de contre-pointe est nécessaire en plus.

Système de mesure dans l'axe Z : Codeur ROQ (abs)

Diamètre maximal du matériau : 102 mm

Vitesse maximale de la broche : 3000 tr/min

Diamètre du palier avant : 170 mm

Avance rapide : 30 m/min

Force d'avance : 7200 N

Entraînement triphasé variable (moteur AC à arbre creux).

Puissance de la contre-broche D102 :

Puissance à 100/40% du cycle de travail : 53/68 kW

Couple : 675/900 Nm

Dispositif d'alignement et de commutation de la contre-broche D102

Incréments de 2,5 degrés par disque d'indexation.

Cylindre de serrage creux D102 à commande hydraulique avec contrôle analogique de la course de serrage.

Capacité de matériau : 102 mm

Course : 48 mm

Force de serrage maximale (traction/compression) : 10 900 dN

Dispositif de pression de serrage multiple

Pression de serrage réglable de 8 à 80 bars (plusieurs réglages disponibles dans le catalogue de pièces du vérin de serrage). Contre-broche ; mouvement de déblocage du mandrin nécessaire pour passer à une pression de serrage inférieure.

Porte coulissante automatique, actionnée hydrauliquement

Système de commande INDEX C200-4D

- Commande multiprocesseur modulaire intégrée dans le système d'inverseur numérique Simodrive 611 (identique au Sinumerik 840D).

- Panneau de commande - PC compatible AT avec système d'exploitation Windows et écran plat.
