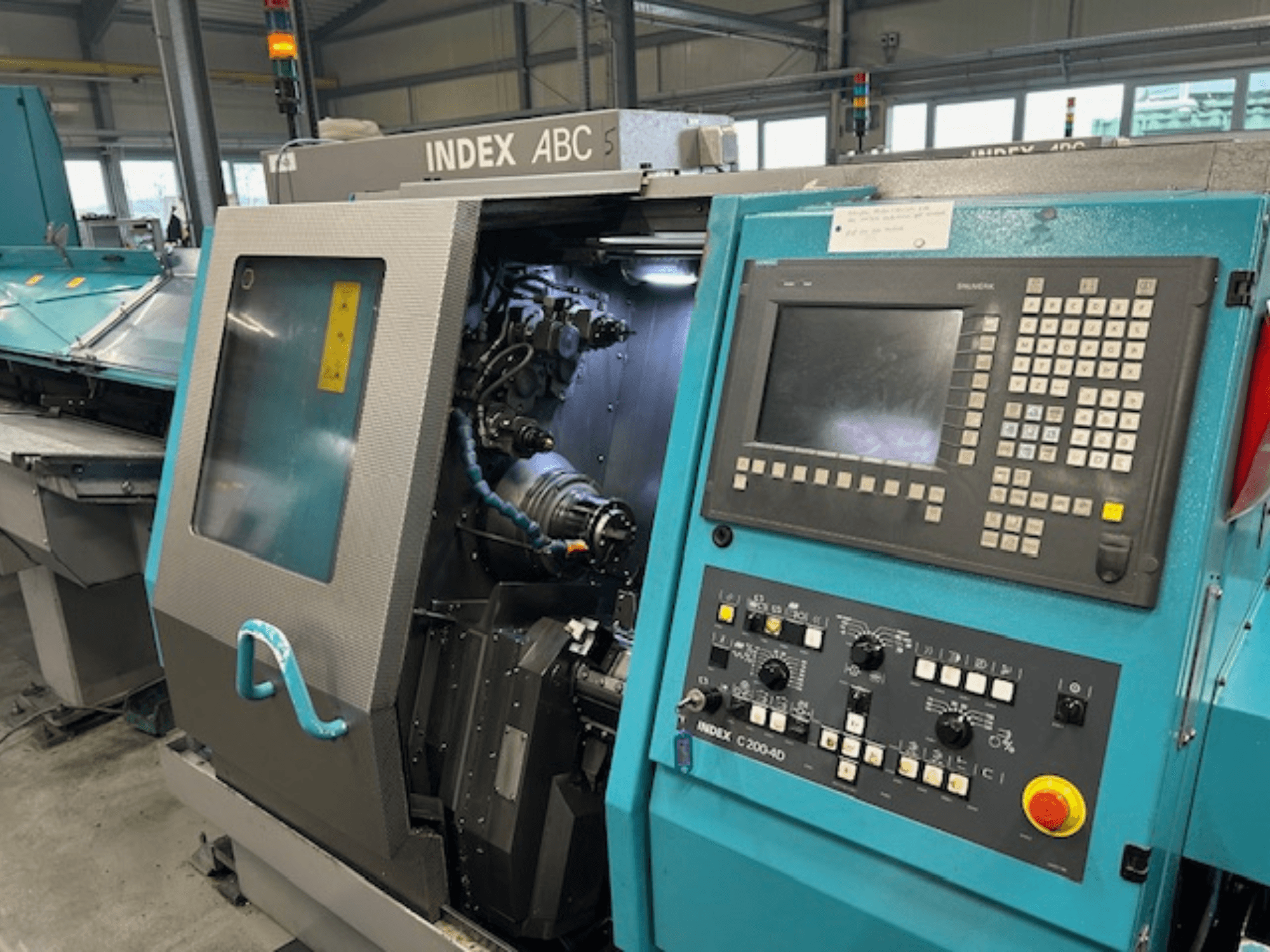

Index - ABCDE-TUR-IND-2007-00002

• Broche principale

  • Variantes de capacité (dégagement de la broche) :

    • 30 (25) : 30 mm (25 mm)

    • 42 (36) : 42 mm (36 mm)

    • 60 (52) : 60 mm (52 mm)

    • 65 : 65 mm

  • Diamètre de la broche dans le palier avant :

    • 75 mm (modèle 30)

    • 85 mm (modèle 42)

    • 100 mm (modèles 60 et 65)

  • Puissance Pmax à 100% de service :

    • 7 / 10 / 13 kW (modèle 30)

    • 7,5 / 13 / 20 kW (modèle 42)

    • 7,5 / 13 / 20 kW (modèle 60)

    • 13 / 20 kW (Modèle 65)

  • Puissance Pmax à 40% de service :

    • 10 / 15 / 21 kW (modèle 30)

    • 13,3 / 21 / 29 kW (modèles 42 et 60)

    • 21 / 29 kW (modèle 65)

  • Couple Mdmax à 100% de fonctionnement :

    • 33 / 48 / 62 Nm (modèle 30)

    • 35 / 62 / 95 Nm (modèles 42 et 60)

    • 62 / 95 Nm (modèle 65)

  • Couple Mdmax à 40% de service :

    • 48 / 69 / 102 Nm (modèle 30)

    • 64 / 102 / 140 Nm (modèles 42 et 60)

    • 102 / 140 Nm (modèle 65)

  • Vitesse max :

    • 7500 tr/min (modèle 30)

    • 7000 tr/min (Modèle 42)

    • 6000 tr/min (modèles 60 & 65)

  • Course du cylindre de serrage :

    • Serrage de la pince de serrage : 7 mm

    • Serrage du mandrin et de la pince de serrage : 20 mm

  • Contrôle de la trajectoire de serrage : 140 mm (avec Rev. 2) / 160 mm (sans Rev. 2)

  • Etages d'extension :

    • Résolution de l'axe C : 0.001°

    • Unité d'alignement/de commutation (angle d'indexation) : 2.5°

    • Unité d'arrêt et d'éjection de la pièce : D 42 / D 60

• Porte-outil : Tourelle 1

  • Course du chariot : X 90 mm, Z 280 mm

  • Force d'avance : 5500 N (X et Z)

  • Déplacement rapide : X 27 m/min, Z 36 m/min

  • Résolution : X 0,5 µm, Z 1,0 µm

  • Nombre d'outils : 7 + broche synchrone

  • Système d'outils : Queue cylindrique DIN 69 880 (25 x 48 mm)

  • Temps de commutation (une station) : 0.3 s

  • Entraînement de l'outil (toutes les stations) : 4,2 kW, 7,5 Nm, 6000 tr/min (Pmax/Mdmax à 25% de service)

• Porte-outils : Tourelle 2

  • Course du chariot : X 81 mm, Z 80 mm

  • Force d'avance : X 8300 N, Z 5500 N

  • Déplacement rapide : X 27 m/min, Z 36 m/min

  • Résolution : X 0,5 µm, Z 1,0 µm

  • Nombre d'outils : 6

  • Système d'outils : Monture à queue d'aronde avec queue cylindrique (25 x 40,3 mm)

  • Temps de commutation (une station) : 0.3 s

  • Entraînement de l'outil (toutes les stations) : 6,5 kW, 14 Nm, 4500 tr/min (Pmax/Mdmax à 25 % de fonctionnement)

  • Unité de fraisage de filets et de polygonage : max. 6000 tr/min (max. 2 stations simultanément)

• Porte-outil arrière (travail en arrière)

  • Course du chariot : X 280 mm, Z 280 mm

  • Nombre maximum d'outils : 6

  • Système d'outils : Montage en queue d'aronde

• Unité d'alésage arrière (extension optionnelle)

  • Nombre maximal d'outils fixes : 5

  • Nombre maximal d'outils entraînés : 2

  • Performance des outils entraînés (à 25 % de service) : 4,5 kW, 8 Nm, 6000 tr/min

  • Alésage du porte-outil : 25 mm (DIN 69 880) / 1 pouce

• Manipulation des matériaux (unité d'alimentation intégrée)

  • Diamètre de la barre max : 52 mm

  • Chemin d'alimentation réglable max : 80 mm

  • Force d'alimentation : 3000 N

• Fluides et systèmes

  • Système de refroidissement : 60 (80) l/min, 5,5 (8) bar, réservoir 220 l ; pompe commutable max 18 bar, 20 l/min

  • Système hydraulique : 19 l/min, 90 bar, réservoir 50 l

• Dimensions (sans magasin de chargement ni convoyeur de copeaux)

  • Surface au sol : 2.4 m²

  • Hauteur du centre de la broche (au-dessus du sol) : 1010 mm

Equipement supplémentaire

• Magasin de chargement de barres (ravitailleur), modèles LM3200 / LM3700 / LM4200

  • Longueur de barre max : 3,2 m / 3,7 m / 4,2 m

  • Diamètre de la barre : 6-52 mm

• Convoyeur de copeaux

  • Type : Type de charnière ou bande racleuse

  • Hauteur de déchargement : 840 mm
