HERMLE - C 1200 DE-MIL-HER-2009-00005

• X - 1200 mm

• Y - 900 mm

• Z - 500 mm

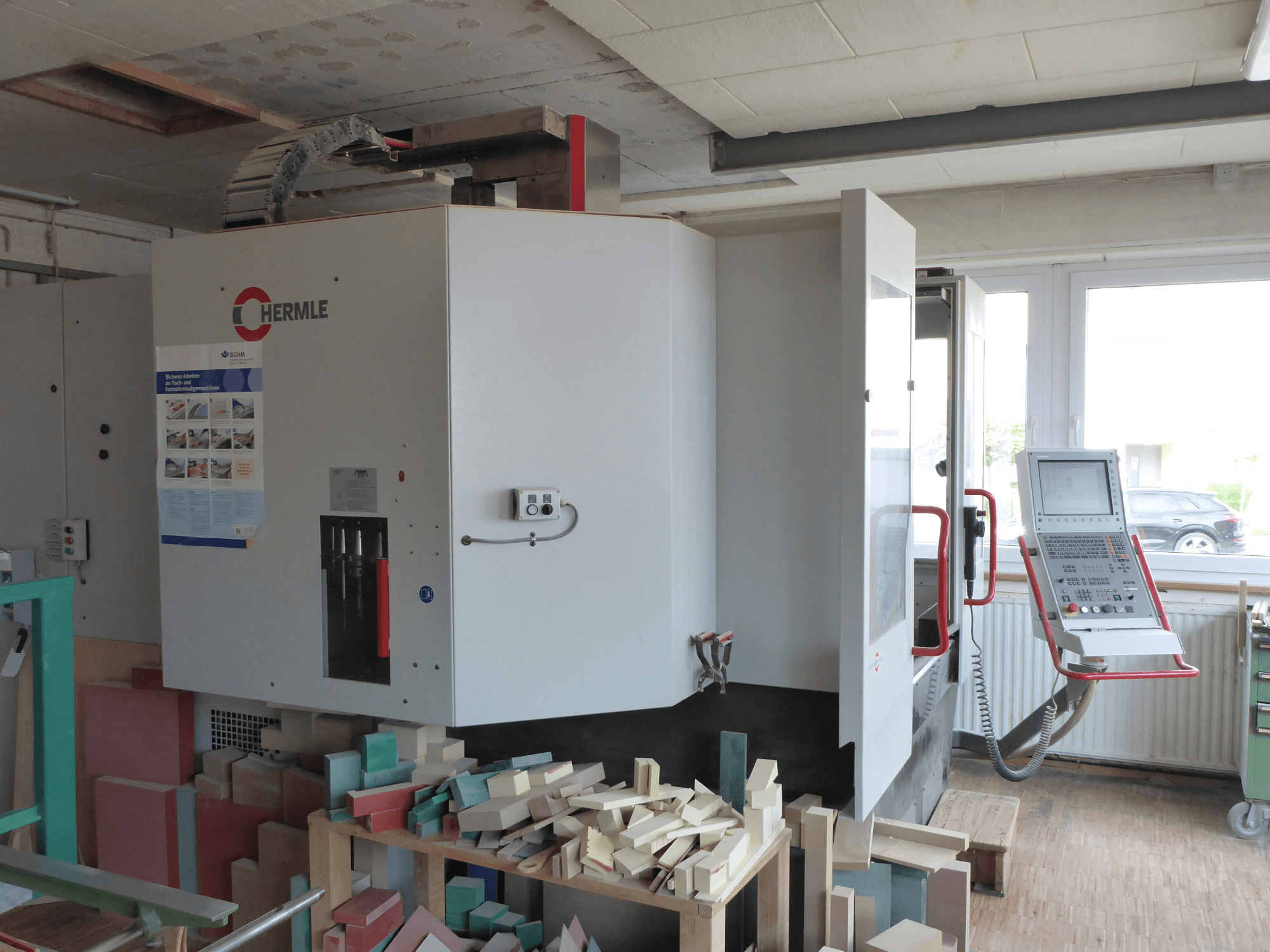

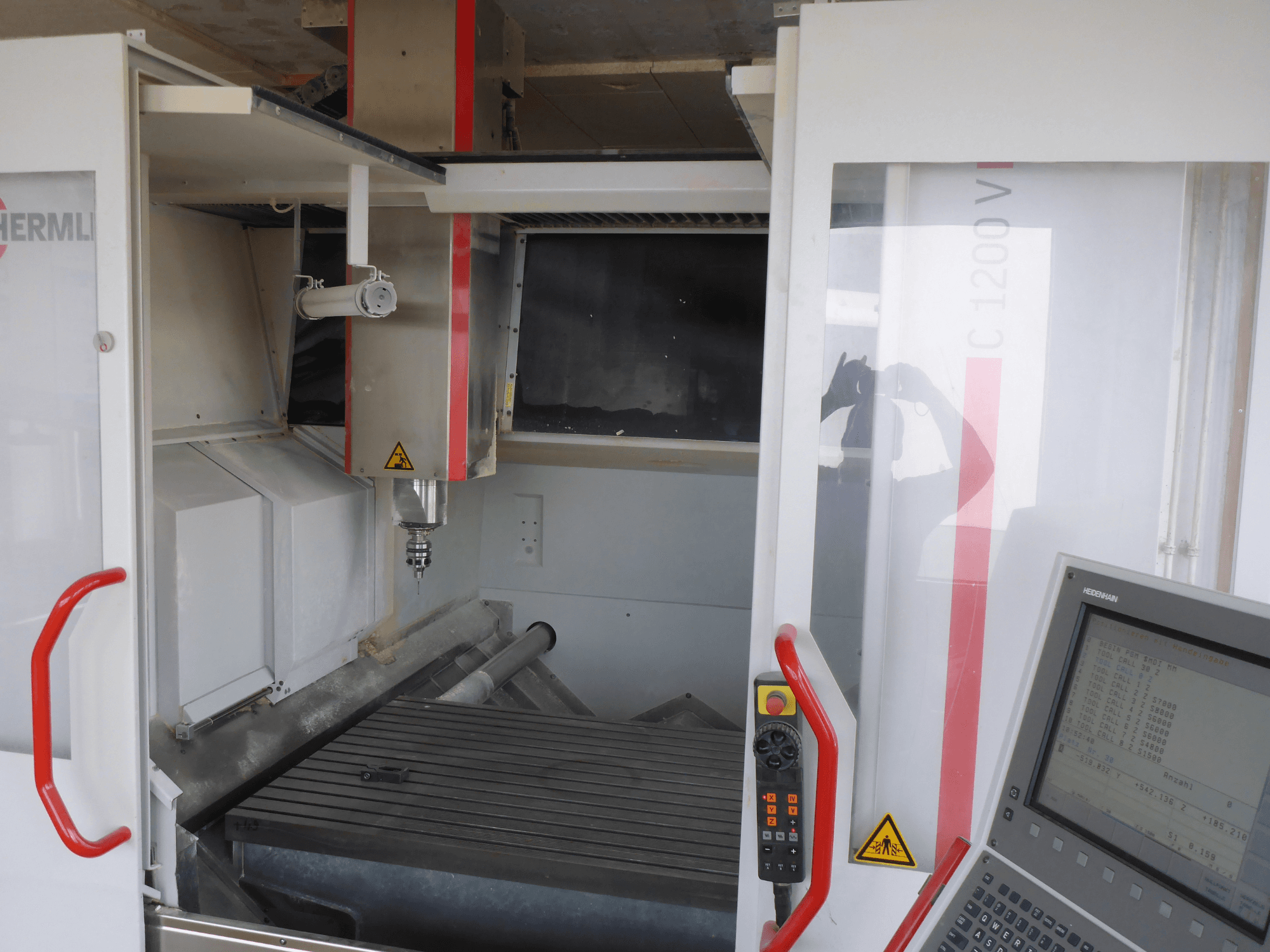

• Centre d'usinage C 1200 V

• Commande de contournage Heidenhain iTNC 530

• Broche 16 000 tr/min

• SK 40

• 30 stations d'outils

• Table de serrage rigide

• Système d'arrosage

• Compensation thermique électronique (iTNC) avec capteurs de température sur la broche du moteur et le bâti de la machine

• Conception en portique avec paroi arrière fermée pour un meilleur soutien lors des charges de torsion

• Deux axes sont situés dans l'outil, ce qui permet une très bonne répartition des masses et crée des conditions idéales pour des vitesses de déplacement et d'avance élevées et rapides.

• Diamètre et pas de la vis d'alimentation (axes X et Z) : 40 / 20 mm

• Diamètre et pas de la vis d'alimentation (axe Y) : 50 / 20 mm

• Système de mesure directe

• Résolution : 0,0001 mm

• Tolérance de position (Tp) dans les axes X-Y-Z selon VDI/DGQ 3441 : 0,010 mm

• Température ambiante recommandée pour le maintien de la précision : 20 °C ± 1 °C

• Système de rinçage/lavage de la zone de travail latérale

• Écran : Écran plat couleur TFT de 15 pouces

• Programmation flexible des contours

• Mémoire des programmes de pièces

• Capacité de diamètre d'outil : 80 mm

• Diamètre d'outil avec rainures adjacentes libres : 125 mm

• Longueur maximale de l'outil : 300 mm

• Poids maximal de l'outil : 8 kg

• Charge maximale du magasin : 120 kg

• Temps de changement d'outil copeau à copeau selon VDI 2852 : 6,5 secondes

• L'unité de commande manuelle comprend une manivelle électronique, des touches de direction des axes, un contrôle de l'avance, une avance rapide, un arrêt d'urgence et un interrupteur de validation.

• Machine en marche - 11 927 h

• Broche en marche - 9 192 h

Équipement supplémentaire

• Convoyeur de copeaux

• Palpeur Heidenhain

• Module de commande manuelle électronique (iTNC)
