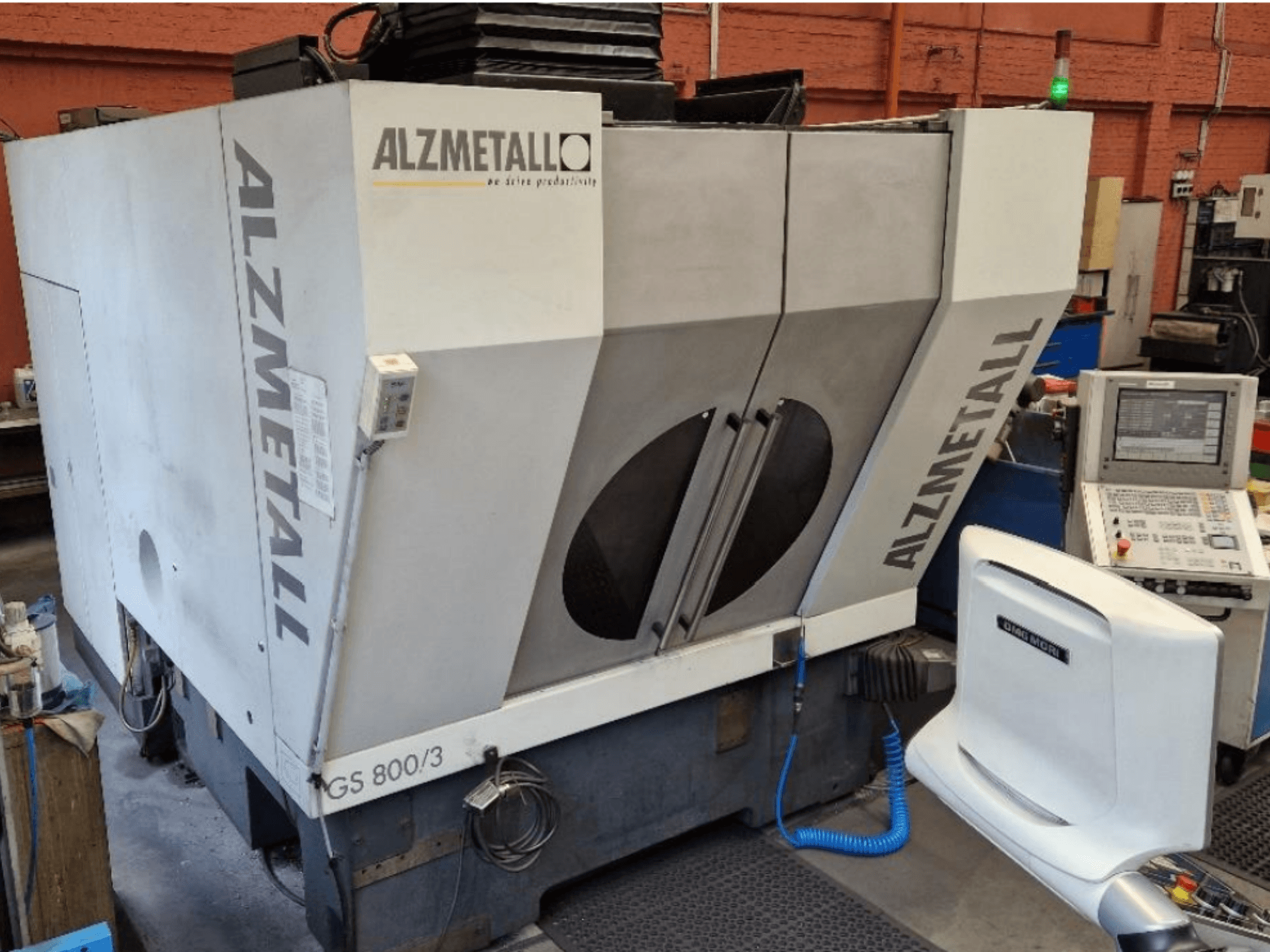

Alzmetall - GS 800/3DE-MIL-ALZ-2008-00002

- Distance entre la broche et la table rigide : 150 – 650 mm

- Rainures en T de la table : 9 rainures en T conformes à la norme DIN 650 dans le sens X, 14 rainures de largeur H12, pas de 100 mm, 14 rainures d'alignement central H7, table abaissée de 80 mm

- Type de broche : broche à moteur haute fréquence refroidie à l'eau, avec roulements hybrides et lubrification huile-air

- Cône de broche : HSK-A63 conforme à la norme DIN 69893 -

- Couple max. : 139 Nm à un cycle de service de 25 % - Caractéristiques de la broche : nouvelle broche en 2025, compensation de la dilatation thermique, joint d'étanchéité à air, soufflage d'air à travers le centre de la broche

- Déplacements rapides (X/Y/Z) : 45 m/min

- Accélération max. (X/Y/Z) : 10 m/s²

- Force d'avance maximale (X/Y/Z) : 10 kN à un cycle de service de 40 %

- Systèmes de mesure : double système de mesure linéaire direct pour les axes X/Y, système de mesure linéaire direct pour l'axe Z

- Précision de positionnement (Tp) : 0,007 mm selon la norme DIN ISO 230-2

- Magasin d'outils : magasin à chaîne avec 33 emplacements d'outils

- Système de changement d'outils : système de préhension

- Diamètre maximal de l'outil : 90 mm (configuration complète) / 130 mm (avec positions adjacentes libres)

- Longueur maximale de l'outil : 300 mm

- Poids maximal de l'outil : 10 kg

- Poids total maximal des outils : 160 kg

- Temps de changement d'outil : environ 2 secondes

- Temps de cycle « copeau à copeau » : environ 6 secondes

- Tension d'alimentation : 3 x 400 V

- Fréquence du réseau : 50 Hz

- Courant nominal total : 55 A

- Fusibles d'alimentation secteur : 63 A gG - Pression d'alimentation requise : 6 bars min.

- Système de réseau requis : réseau TN

- Dimensions de transport : env. 2 250 mm (L) x 4 760 mm (P) x 2 800 mm (H)

- Équipements et caractéristiques supplémentaires :

- Palpeur 3D HEIDENHAIN TS 640 avec transmission infrarouge

- Système de mesure automatique d'outils HEIDENHAIN TT 140

- Manivelle électronique HR 410

- Toit à volet roulant automatique

- Convoyeur à copeaux à bande racleuse (pour copeaux métalliques courts d'une longueur maximale de 80 mm)

- Enceinte en tôle d'acier sur tout le pourtour

- Revêtement intérieur en acier inoxydable de la zone d'usinage

- Éclairage de la zone de travail - Porte coulissante horizontale à commande électrique avec verrouillage mécanique

- Refroidissement de l'armoire électrique

- Composants manquants/non fournis : le réservoir de liquide de refroidissement n'est PAS inclus (pas de réservoir, pas de pompes, pas de tuyau de rinçage des copeaux)
