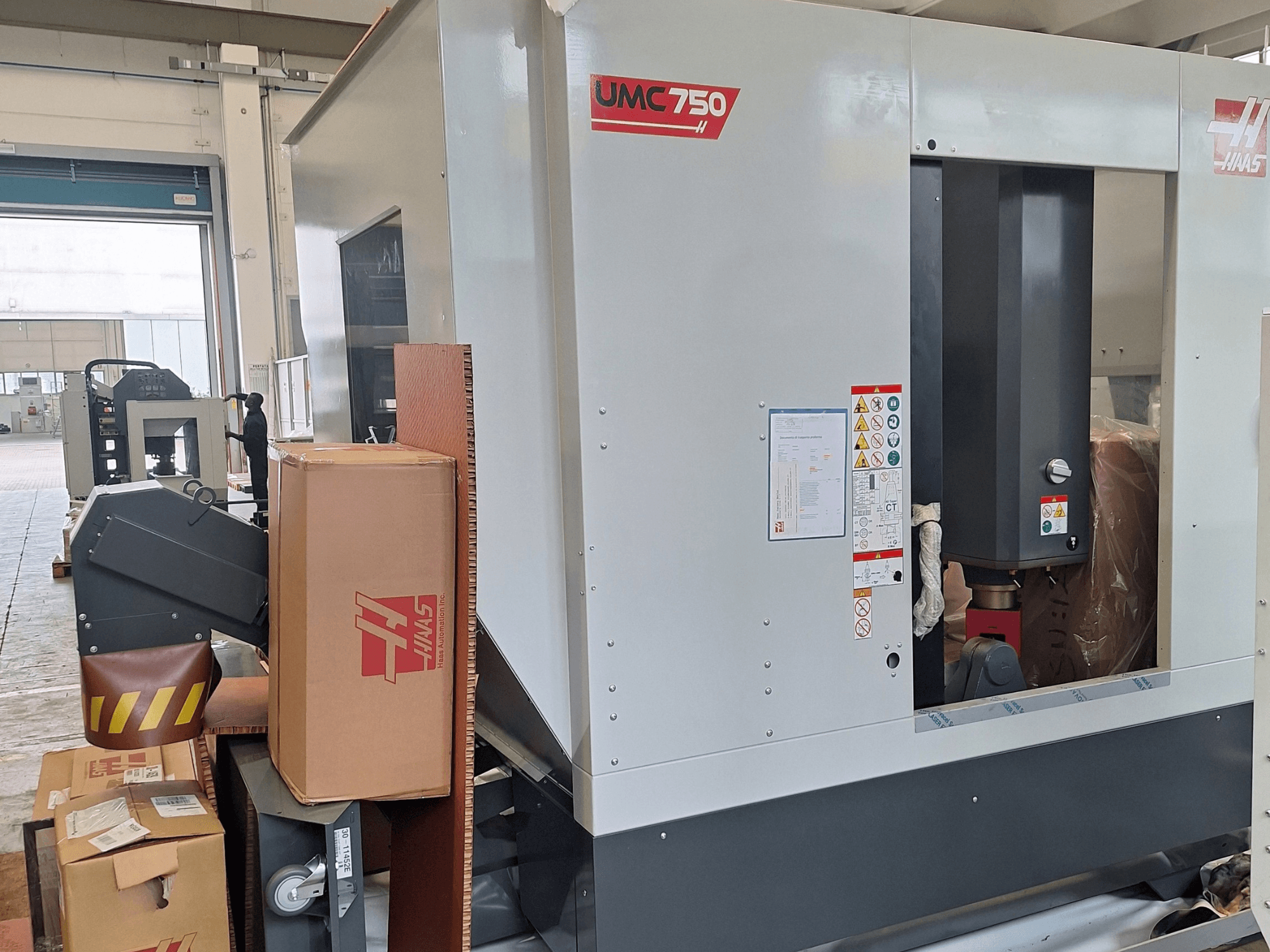

HAAS - UMC-750IT-MIL-HAA-2025-00001

Heures de travail : 0

Machine d'exposition

Distance entre l'extrémité de la broche et le plateau (~ max.) : 24,0 pouces / 610 mm

Distance entre l'extrémité de la broche et le plateau (~ min.) : 4,0 pouces / 102 mm

Couple maximal de la broche : 90,0 ft-lbf à 2 000 tr/min / 122,0 Nm à 2 000 tr/min

Système d'entraînement de la broche : entraînement direct en ligne

Cône de broche : CT40 | BT40 | HSK-A63

Lubrification des roulements de la broche : injection d'air / d'huile

Refroidissement de la broche : par liquide

Course de l'axe B (inclinaison) : de +120° à -35°

Vitesse maximale de l'axe B : 170°/sec

Couple continu de l'axe B : 2 240 ft-lbf / 3 037 Nm

Couple de freinage de l'axe B : 2 000 ft-lbf / 2 712 Nm

Course de l'axe C (rotation) : 360°

Vitesse maximale de l'axe C : 179°/sec

Couple continu de l'axe C : 1 854 ft-lbf / 2 514 Nm

Couple de freinage de l'axe C : 900 ft-lbf / 1 220 Nm

Rayon de braquage maximal de la pièce : 27,0 pouces / 686 mm

Diamètre du plateau : 19,70 pouces / 500 mm

Poids maximal sur le plateau : 660 lb / 300,0 kg

Poids maximal sur le plateau avec bac à palettes : 200 lb / 90,7 kg

Largeur des rainures en T : de 0,626 pouce à 0,630 pouce / de 15,90 mm à 16,00 mm

Nombre de rainures en T standard : 7

Entraxe des rainures en T : 2,48 pouces / 63 mm

Vitesse d'avance de coupe maximale : 833 ipm / 21,2 m/min

Vitesse d'avance rapide (X, Y, Z) : 1 200 ipm / 30,5 m/min

Poussée maximale X / Y : 3 300 lbf / 14 680 N

Poussée maximale sur l'axe Z : 4 050 lbf / 18 015 N

Type de changeur d'outils : changeur d'outils à montage latéral (SMTC)

Capacité d'outils : 30+1

Diamètre maximal de l'outil (à pleine capacité) : 2,5 pouces / 64 mm

Diamètre maximal de l'outil (adjacent, vide) : 5,0 pouces / 127 mm

Longueur maximale de l'outil : 12,00 pouces / 305 mm

Temps de changement d'outil (moyenne) : 1,80 s

Temps de changement de copeau (moyenne) : 2,40 s

Capacité de liquide de refroidissement : 55 gal / 208 L

Débit d'air requis : 4 scfm à 100 psi / 113,0 L/min à 6,9 bar

Pression d'air minimale : 80 psi / 5,5 bar

Alimentation électrique – Tension CA (triphasée) : 220 V CA (70 A) / 440 V CA (35 A)

Poids à l'expédition (standard) : 14 250 lb / 6 463,8 kg
