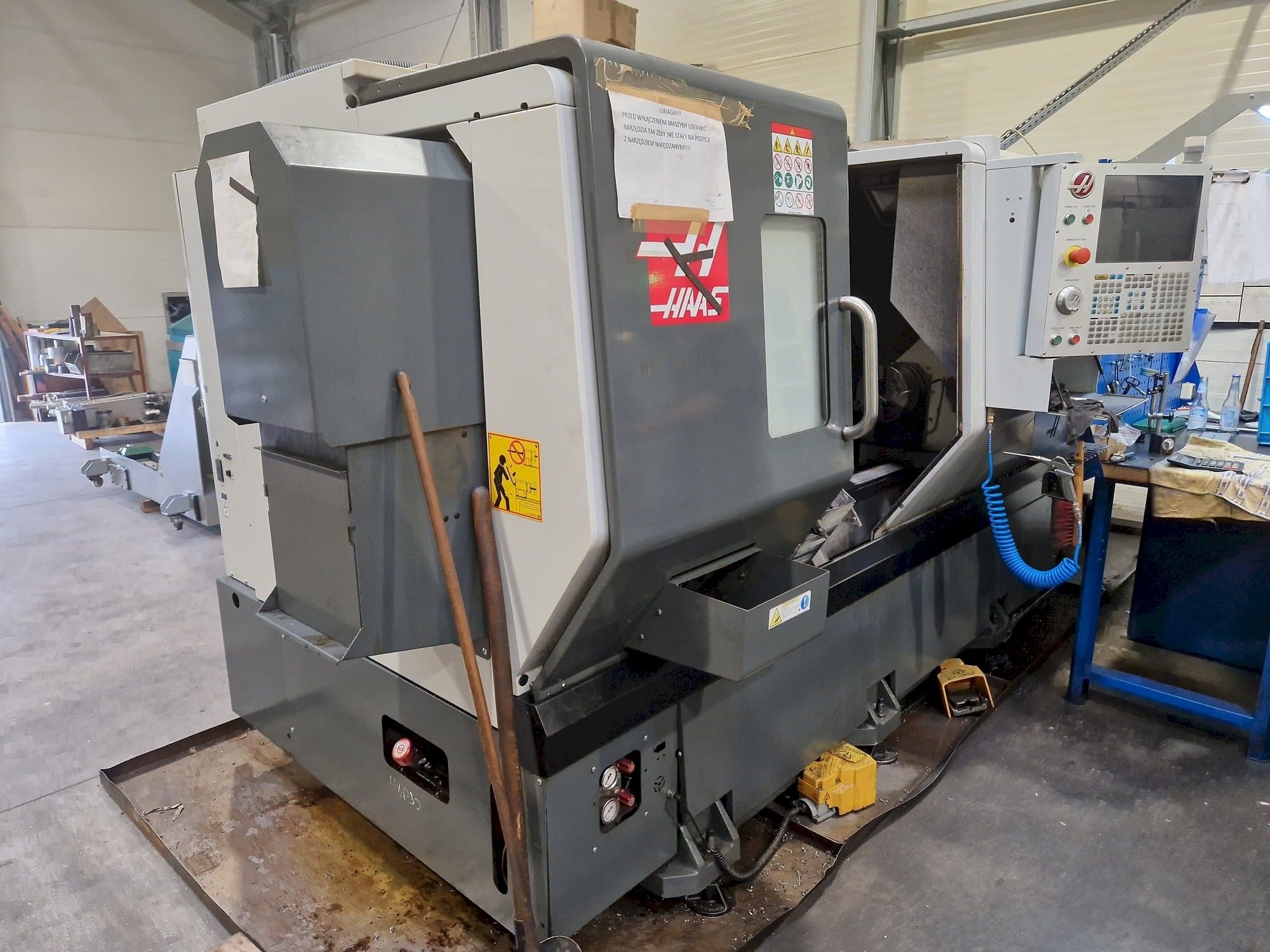

Vue latérale gauche de la machine HAAS DS-30Y

Merci de votre visite

Cette machine a été vendue récemment. Explorez des machines similaires disponibles ou envoyez-nous une demande.

Voir toutes les machines similaires

Voir les machines similaires

HAAS DS-30Y

Galerie de photos

HAAS - DS-30YPL-TUR-HAA-2018-00001

Vendu

Vous avez d'autres questions ? N'hésitez pas à nous contacter.

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

Contactez moi sur Whatsapp

GINDUMAC
Produits
Machines-outils
Tour HAAS DS-30Y (2018)

Afficher dans la langue d'origine

Ce tour HAAS DS-30Y (2018) a été fabriqué en 2018 aux Etats-Unis. Il est équipé d'une unité de commande Haas. La machine a 2 broches avec une vitesse de broche de 4800 tr/min. Au total, elle a fonctionné 10635 heures de mise sous tension et 3608 heures de coupe.

Vue d'ensemble

marque: HAAS
année: 2018
MODÈLE: DS-30Y
heures de production: 3608
type d'application: Tournage
Emplacement: Pologne
type de machine: Centre de tournage-fraisage
marque de l'unité de contrôle: HAAS

Informations techniques - HAAS DS-30Y

Unité de contrôle

Marque de contrôle: HAAS

Dimensions

Profondeur de la machine: 2290 mm
Hauteur de la machine: 2340 mm

Mouvement

Course de l’axe X: 318 mm
Course de l’axe Y: 50 mm
Course de l’axe Z: 584 mm

Spécification technique

Puissance de broche: 22.4 kW
Vitesse de broche: 4800 RPM

Informations supplémentaires

Équipement supplémentaire

Outils entraînés (6000 min-1) avec l'axe C
Sonde de mesure
Système de refroidissement à haute pression (21 bar)
Interface de l'alimentateur de barres
Convoyeur de copeaux à bande
Système de filtration IFS Vario E2000
Système de prise de pièces programmable
Équipé de 15 porte-outils

Avantages de la machine

Avantages qualitatifs de la machine

Ds-38ss mandrin 254 mm, alésage de la broche 76 mm, moteur 22. 4 kw, vitesse : 4,500 rpm - pcat système de récupération des pièces programmable, actionné pneumatiquement, dimensions maximales des pièces : 96 mm x 152 mm pour st-20, st-25, st-30, st-35, ds-30 aussi dans les axes y
Pcat système de prise de pièces programmable, à commande pneumatique, dimensions maximales des pièces : 96 mm x 152 mm pour st-20, st-25, st-30, st-35, ds-30 aussi dans les axes y
Système de filtration supplémentaire acf de 25 μm, indispensable pour le traitement de la fonte, de l'aluminium, du bois et des matériaux composites.
Système de refroidissement à haute pression hpc, pression jusqu'à 21 bars
Carte réseau ethernet
Convoyeur éjecteur automatique de pièces
Jet actionné par le code m, l'air souffle à travers le mandrin
Lt-bmt65-24 tourelle bmt65 24 stations (24 positions indexables) au lieu de la tourelle bmt65 standard 12 stations

Avantages techniques de la machine

Course du chariot transversal sur l'axe x : 318 mm - course du chariot transversal sur l'axe y : +50 mm - course longitudinale du chariot sur l'axe z : 584 mm
Diamètre de pivotement sur le chariot transversal : 527 mm - diamètre de pivotement au-dessus de la contre-pointe : 806 mm
Diamètre du mandrin de la broche principale : 210 mm - diamètre de l'alésage de la broche principale : 88. 9 mm - diamètre de tournage maximum avec barre de travail : 51 mm - diamètre de tournage maximum pour la tourelle hybride bmt65 : 454
Commande numérique, 4 axes (y compris l'axe y, type haas, compatible avec fanuc), capacité de mémoire 1 mb, moniteur lcd 15" avec port usb
Volant électronique
Porte-outils type bmt65, avec un ensemble de porte-outils standard, outils entraînés
Mandrin hydraulique à trois mors avec mors doux pour la broche principale, mandrin hydraulique à pince de serrage avec mors doux pour la broche secondaire
Compensation de la dilatation thermique des vis à billes, armoire avec doubles portes et fenêtres, fonctionnement sans étrier de compensation, installation d'un raccord d'air
Plateau avec convoyeur à copeaux déroulant, système de lubrification central automatique, cabcool - refroidissement du panneau de commande cnc
Eclairage de l'intérieur de la machine, documentation de la machine en anglais et en polonais, remplissage initial avec du liquide de refroidissement blaser.

Informations supplémentaires

15 pièces de porte-outils // HEURES DE MISE SOUS TENSION = 10635h // HEURES DE COUPE = 3608h

*Il peut y avoir des différences entre les données indiquées et les valeurs réelles, ce qui doit être confirmé par le représentant des ventes.

** L'étendue de livraison standard comprend uniquement la machine de base. Les accessoires et les équipements périphériques ne sont expressément confirmés qu'au cours du processus d'achat, par des accords contraignants.
