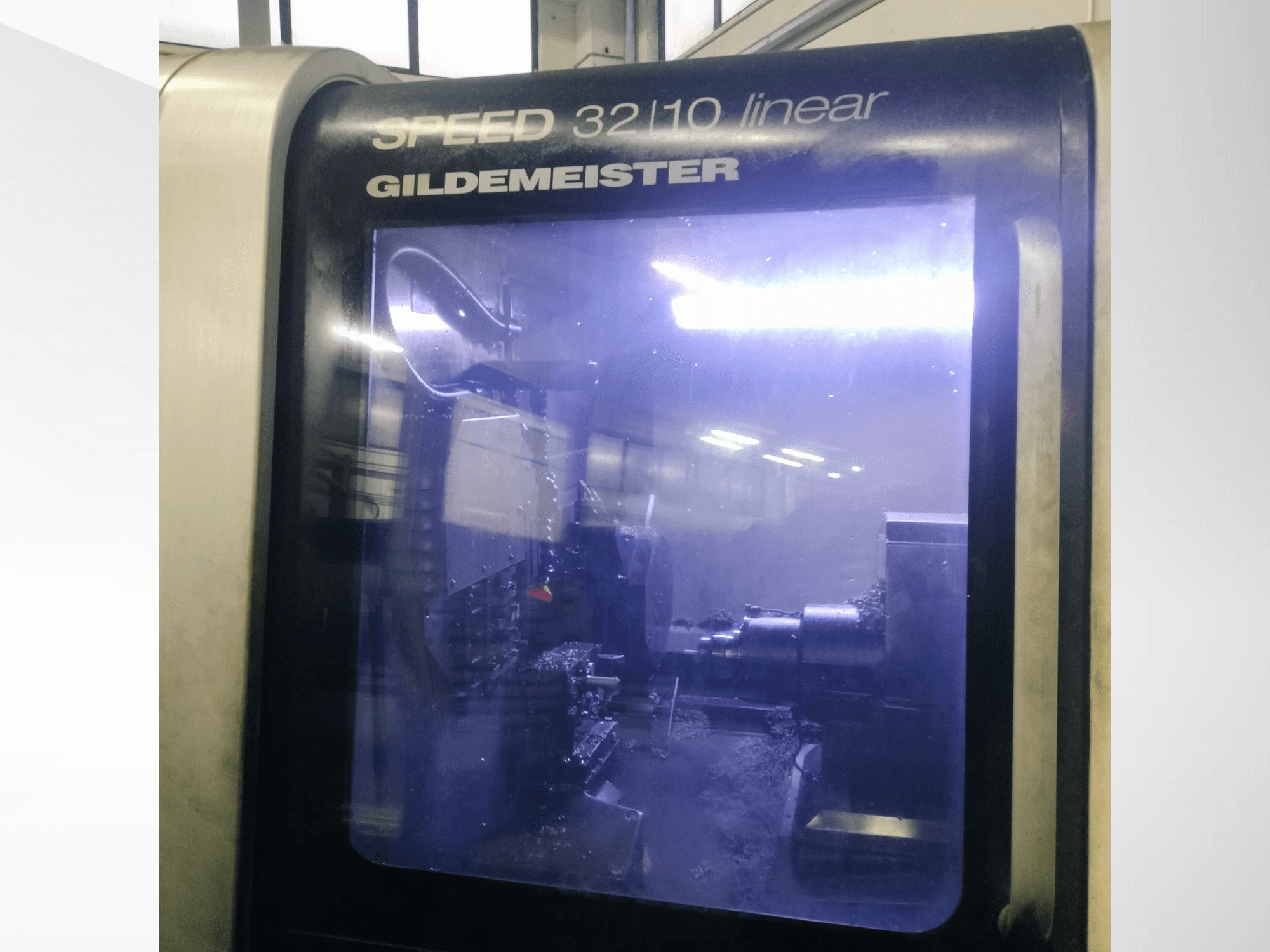

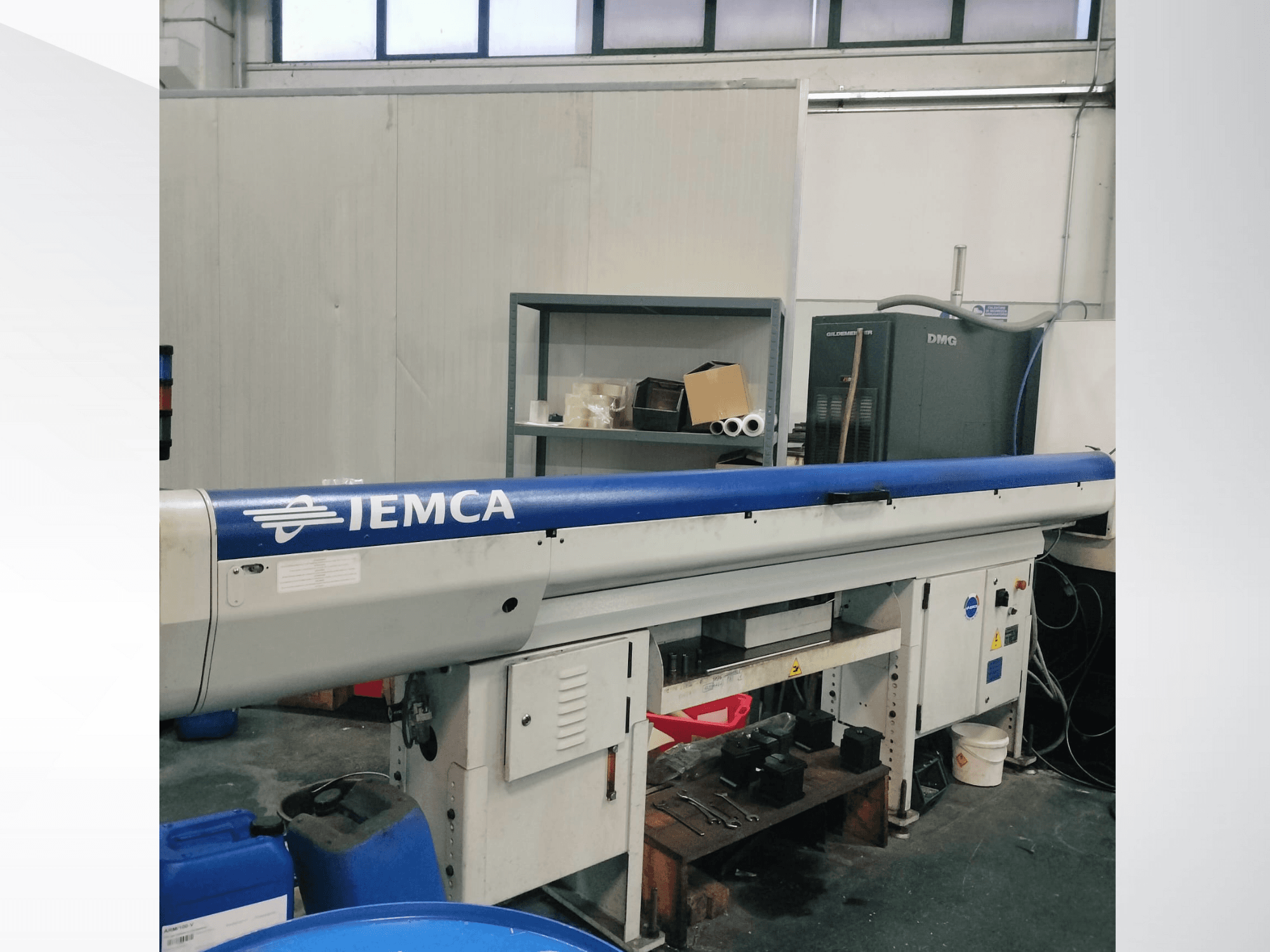

Gildemeister - SPEED 32/10 linear IT-TUR-GIL-2008-00002

CNC : Fanuc 310iS

Type de panneau : SlimLine

Écran : 15" TFT couleur

Broches contrôlées (y compris les axes C) : 2

Axes contrôlés : 8

Canaux : 3

Capacité des barres : 33 mm (36 mm max)

Diamètre intérieur du tube d'étirage : 46 mm

Vitesse maximale : 8000 tr/min

Couple nominal (S1) : 24 Nm

Puissance nominale (S1) : 5,5 kW

Diamètre intérieur du tube de traction : 38 mm

Vitesse maximale : 8000 tr/min

Couple nominal (S1) : 9,4 Nm

Puissance nominale (S1) : 3,7 kW

Axe X1

• Course : 50 mm

• Vitesse maximale : 40 m/min

• Accélération maximale : 10 m/s²

• Poussée nominale (S1) : 1200 N

Axe Y1

• Course : 350 mm

• Vitesse maximale : 30 m/min

• Accélération maximale : 5 m/s²

• Poussée nominale (S1) : 5000 N

Axe Z1

• Course : 320 mm

• Vitesse maximale : 40 m/min

• Accélération maximale : 5 m/s²

• Poussée nominale (S1) : 2500 N

Axe X2

• Course : 310 mm

• Vitesse maximale : 40 m/min

• Accélération maximale : 5 m/s²

• Poussée nominale (S1) : 2500 N

Axe Z2

• Course : 320 mm

• Vitesse maximale : 40 m/min

• Accélération maximale : 5 m/s²

• Poussée nominale (S1) : 2500 N

Axe X3

• Course : 80 mm

• Vitesse maximale : 40 m/min

• Accélération maximale : 5 m/s²

• Poussée nominale (S1) : 1200 N

Axe Y3

• Course : 60 mm (±30 mm)

• Vitesse maximale : 18 m/min

• Accélération maximale : 5 m/s²

• Poussée nominale (S1) : 5000 N

Axe Z3

• Course : 150 mm

• Vitesse maximale : 40 m/min

• Accélération maximale : 5 m/s²

• Poussée nominale (S1) : 2500 N

Tourelle

• Nombre total de stations : 16

• Outils externes fixes : 8

• Taille de la queue de l'outil : 16×16 mm

• Stations d'outils entraînés : 16

• Type de pince de serrage : ESX/ER 20

• Vitesse de rotation maximale : 5000 tr/min

• Couple nominal (S1) : 4,8 Nm

• Puissance nominale (S1) : 1,5 kW

Outils

Porte-outils Slide 1

• Nombre total de stations : 10

• Outils externes fixes : 6

• Taille de la queue de l'outil : 16×16 mm

• Outils entraînés : 4

• Type de pince de serrage : ESX/ER 20

• Vitesse d'entraînement maximale (GEO 7-9) : 5000 tr/min

• Couple nominal (S1) : 2,19 Nm

• Puissance nominale (S1) : 0,55 kW

• Vitesse de rotation secondaire (GEO 8-10) : 3333 tr/min

• Couple nominal (S1) : 3,28 Nm

• Puissance nominale (S1) : 0,55 kW

Glissière de travail arrière

• Nombre total de postes : 4 + 2

• Outils fixes internes : 3

• Diamètre du porte-outil : 25 mm

• Outils fixes externes : 1

• Postes d'entraînement : 2

• Type de pince de serrage : ESX/ER 16

• Vitesse d'entraînement maximale : 6000 tr/min

• Couple nominal (S1) : 1,75 Nm

• Puissance nominale (S1) : 0,55 kW

Média

Système de lubrification

• Capacité du réservoir : 2,9 L

• Pression de fonctionnement : 30 bar

• Temps d'arrêt : 7 minutes

• Durée du cycle de fonctionnement : 30 secondes

• Type de lubrifiant : Castrol Magna BD 68

Système pneumatique

• Pression minimale de fonctionnement : 5 bar

• Pression de service maximale : 6 bar

• Consommation : 60 NL/min
