GEWEMA - Axolox 4021DE-MIL-GEW-2024-00001

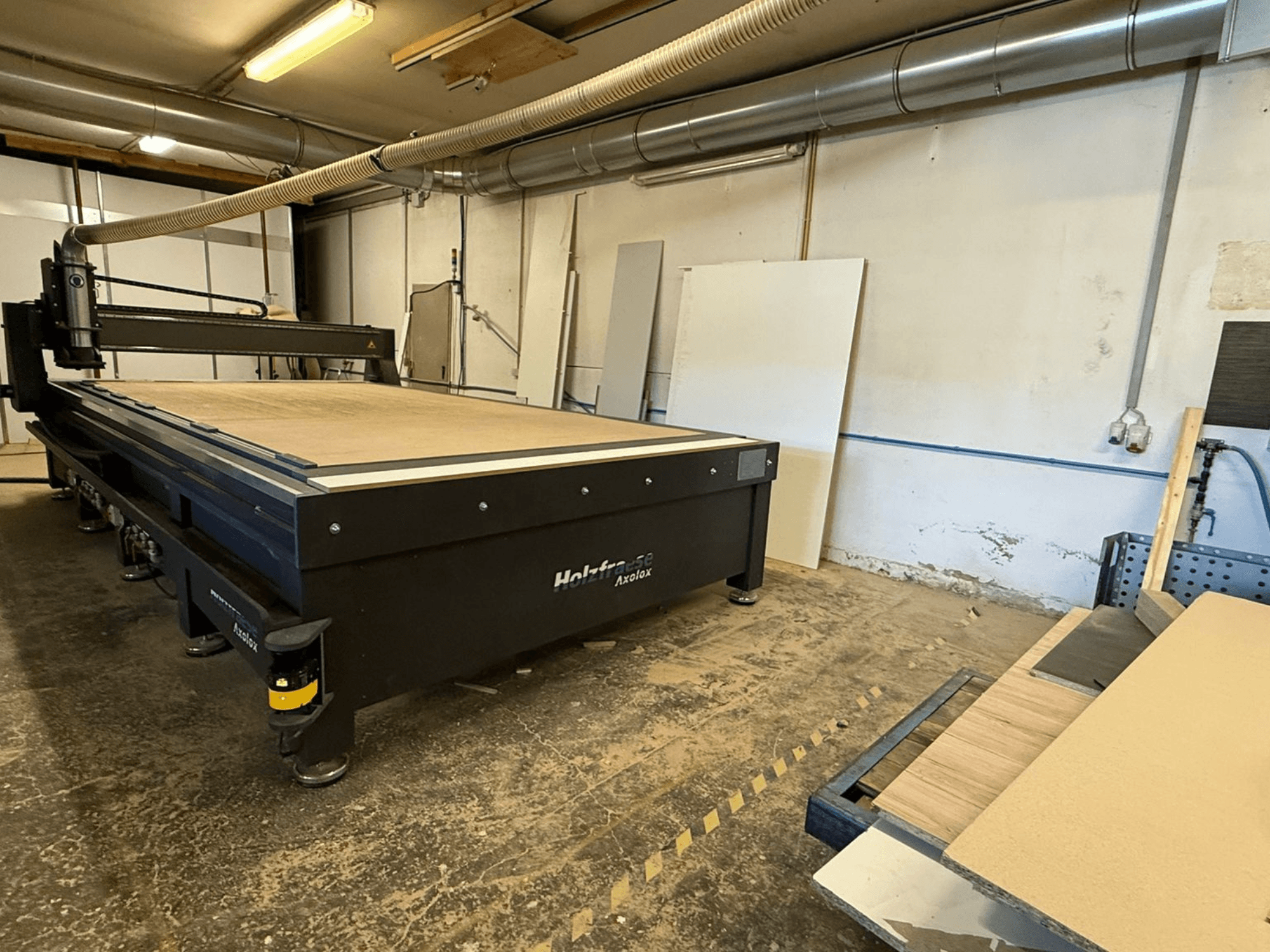

• Modèle et dimensions : Fraiseuse à bois CNC Axolox 4021 (19 mm Forescolour), 4000 x 2100

• Construction : Table de fraisage (axe X), portique (axe Y), unité d'axe Z dans une plaque compacte, cadre de base avec pieds de machine réglables.

• Table de fraisage/plaque sacrificielle : MDF 19 mm ; ouvertures de table pré-équipées dans le sens de la longueur et de la largeur

• Ensemble mécanique : Guides profilés avec chariots, vis à billes, pignon et crémaillère de précision

• Broche haute fréquence : 2,2 kW, avec écrou-raccord, convertisseur de fréquence (VFD), filtre de ligne, résistance de freinage et jeu de pinces de serrage

• Raccordement électrique (machine) : 16 A, 400 V AC requis

• Raccordement pour l'extraction des poussières : Nécessite un tuyau de 100 mm de diamètre intérieur pour se connecter au système d'extraction des poussières existant du client.

• Kit de commande (pré-assemblé dans l'armoire) : Câbles de commande, chaînes d'énergie, réducteurs planétaires, moteurs pas à pas, étages de puissance haute performance, alimentation, transformateur toroïdal ; capteurs sur chaque axe.

• Contrôle automatique : Relais de commutation pour la commande automatique du système d'extraction existant

• Protection contre la poussière : Joints à brosse

• Dispositifs de sécurité (conformes à la norme CE) : Dispositif d'extraction mobile ; scanner laser monté sur un côté pour la surveillance de l'espace de travail (champ de 275°, portée de 5,5 m)

• Unité de commande portable : Toutes les fonctions de la machine, y compris l'arrêt d'urgence et l'interrupteur d'homme mort

• Capteur de longueur d'outil : Mesure de la longueur de l'outil et décalage actif du point zéro

• Logiciel de commande/HMI : Beamicon2 (2020)

• Ordinateur/HMI : Mini PC avec Windows 10 dans une console ergonomique ; moniteur, souris et clavier intégrés.

• Table à vide : Table de fraisage conçue comme une table à vide ; six éléments sectionnels réglables ; table transversale en PE avec plaque supérieure en MDF

• Plaque sacrificielle fournie par le client pour la table à vide : HDF 3 mm, brut des deux côtés, 3000 x 2100 mm

Équipement supplémentaire

• Pompe à vide : Pompe à palettes Becker lubrifiée à l'huile, capacité de 360 m^3 ; branchement électrique 16 A, prise 400 V nécessaire

• Système d'aspiration externe des poussières et tuyau de 100 mm de diamètre intérieur (nécessaire pour le raccordement ; non fourni avec la machine)

• Licences et modules des logiciels de CAO/FAO et de conception :

  • Rhino 7.0 (CAO)

  • Esticam V12 (FAO)

  • SmartWOP Wood Router Edition (avec 1 an d'assistance)

  • Modules SmartWOP : Connexion CNC - défonceuse à bois ; volume spécial armoire inclinée ; volume spécial armoire d'angle ; conception de la pièce ; imbrication automatique des panneaux ; planificateur de panneaux (déplacer/commander/rotation des pièces sur le matériau brut).

  • Extension RhinoNest pour Rhino 6.0 (imbrication de composants sur des panneaux)
