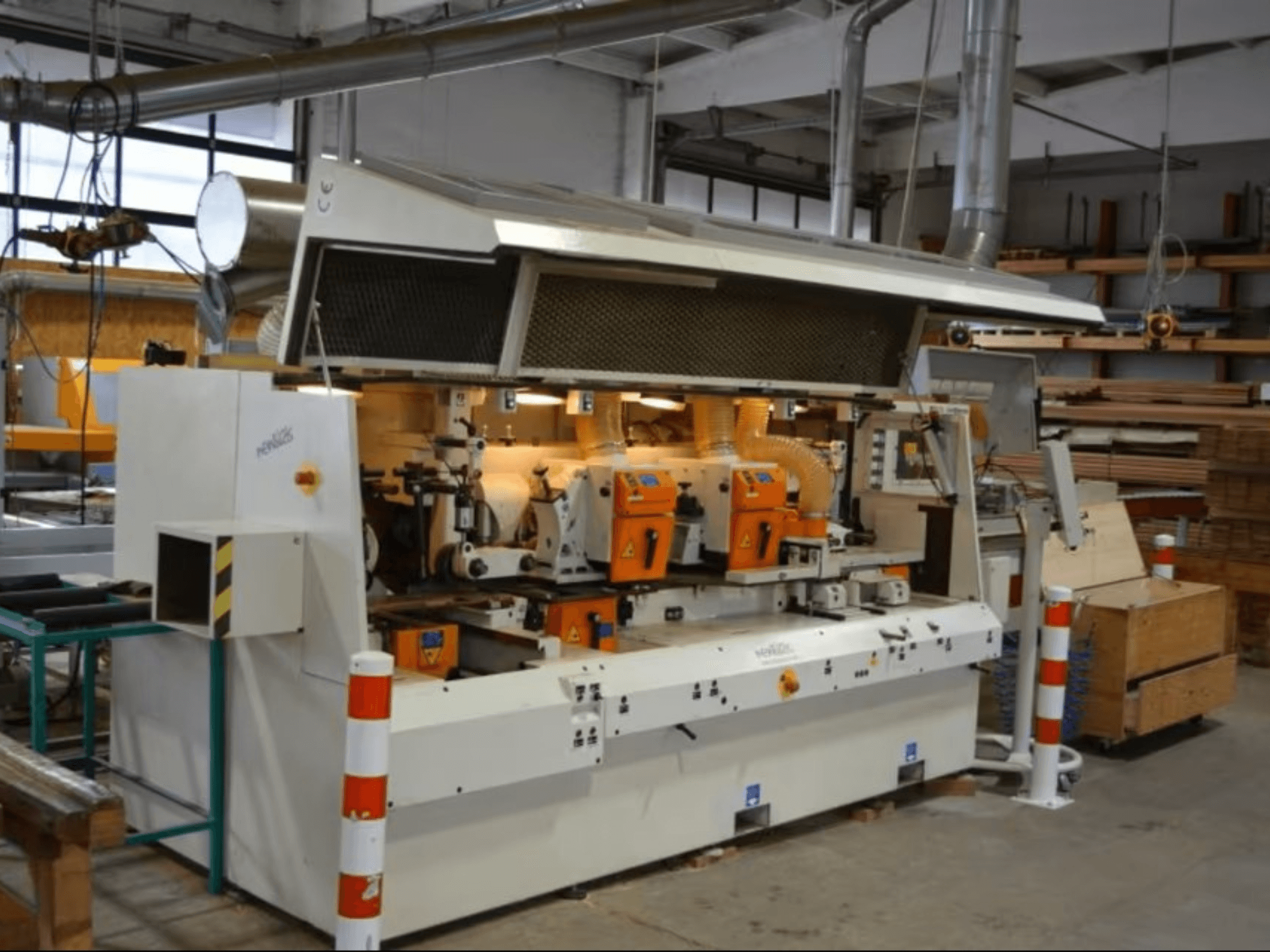

SCM - Superset NTEDE-MIL-SCM-2008-00001

• Configuration : 6 broches + 1 broche universelle (UNIWELLE) = 7 arbres ; convient pour le profilage/coupe

• Commande : MOBILE 10 écran tactile

• Interface/Système d'outillage : HSK 85S Powerlock ; changement rapide de broche T-SET ; dispositifs de serrage rapide

• Plage de travail :

  • Largeur de travail (finie) : 15-240 mm

  • Hauteur de travail (fini) : jusqu'à 125 mm

  • Longueur minimale de la pièce : 450 mm

• Broches :

  • Vitesse : 6 000 / 8 300 tr/min

  • Diamètre : 40 mm

  • Longueur de montage : verticale 220 mm, horizontale 250 mm

  • Réglage axial : vertical 75 mm, horizontal 45 mm

  • Diamètre du cercle de vol : dresseurs 120-140 mm ; broches de profilage 100-200 mm

  • Profondeur de profilage du deuxième arbre inférieur avec un outil de Ø200 mm : 15 mm

• Moteurs :

  • Moteur d'avance : 4 kW (commandé par inverseur)

  • Broche de dressage/rabotage : 7,5 kW

  • Broche verticale droite : 7,5 kW (Powerlock HSK 85)

  • Broche verticale gauche : 7,5 kW (Powerlock HSK 85)

  • Broche horizontale supérieure 1 : 7,5 kW (serrage rapide)

  • Broche horizontale supérieure 2 : 7,5 kW (Powerlock HSK 85)

  • Broche horizontale inférieure : 7,5 kW (Powerlock HSK 85)

  • Broche universelle : 7,5 kW (serrage rapide)

• Système d'alimentation :

  • Vitesse d'avance : 6-36 m/min (par inverseur)

  • Rouleaux d'alimentation : Ø140 mm ; 2 rouleaux 140 x 25 par arbre d'alimentation

  • Rouleau d'alimentation motorisé dans la table de travail et la table de sortie

  • Deux unités d'alimentation après les broches supérieures pour réduire l'entraxe de 620 à 450 mm

• Tables et guides :

  • Longueur de la table d'alimentation : 2 500 mm

  • Plage de réglage de la table d'alimentation et du guide d'alimentation : 10 mm

• Pressions, guides et sécurité :

  • Pression horizontale avant la raboteuse avec interrupteur marche/arrêt

  • Dispositif de pression horizontale avant l'arbre de rabotage, commutable depuis le panneau de commande

  • Sabots de pression pneumatiques à l'avant des broches horizontales supérieures

  • Sabots de pression à l'avant de la protection de la broche horizontale

  • Insert trempé dans la table de travail avant la raboteuse

  • Eclairage à l'intérieur du capot de protection

• Lubrification :

  • Lubrification forcée (équipement de base)

  • Lubrification centrale manuelle

  • Pompe manuelle pour la lubrification de la table de travail

• Positionnement/réglage :

  • Positionnement horizontal électronique

  • Réglage électronique du diamètre de l'outil

• Extraction :

  • Capacité d'extraction requise : min. 10 443 m³/h

• Autres fonctions :

  • Interrupteur marche/arrêt pour l'unité d'alimentation avant la raboteuse

Équipement supplémentaire

• Tuyau d'aspiration inclus

• Support de montage Powerlock inclus

• Outillage inclus pour les broches HSK ; têtes de coupe de 240 mm installées sur les broches horizontales

  • Remarque : tous les outils illustrés ne sont pas inclus

• Documentation : catalogue de pièces détachées (8 catalogues PDF complets)
