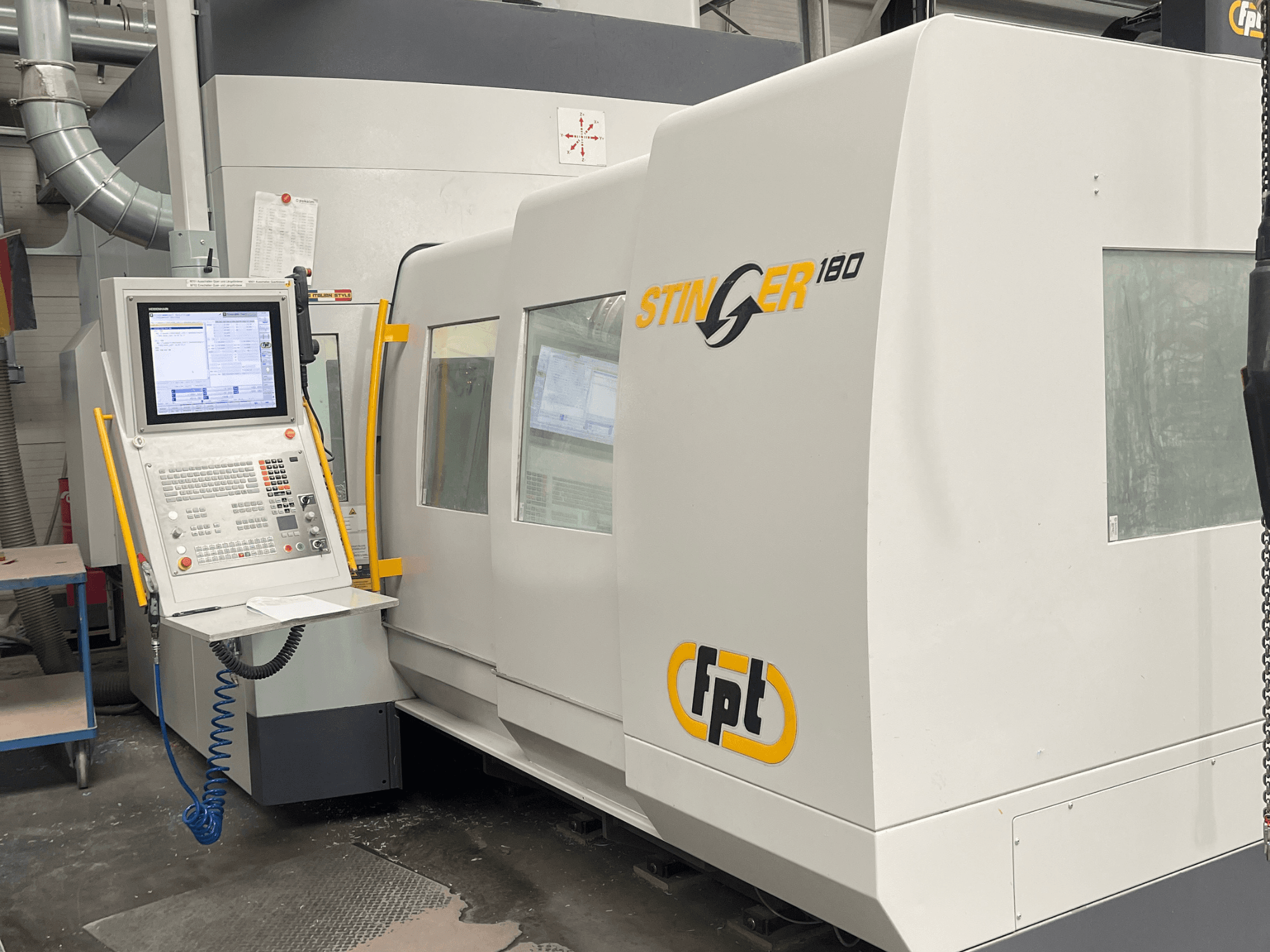

FPT - STINGER 180DE-MIL-FPT-2021-00001

- Vitesse maximale de l'axe d'interpolation : 35 m/min

- Puissance installée : 65 kVA

- Intensité requise : 93 A

- Débit d'air du système pneumatique : 400 Nl/min

- Pression de service du système pneumatique : 6 bars

- Longueur de la table rotative : 1 200 mm

- Largeur de la table rotative : 1 000 mm

- Capacité de charge de la table : 3 000 kg (répartis de manière centrale et uniforme)

- Distance entre la surface de la table et le bord avant de la broche verticale : 105 - 905 mm

- Dégagement horizontal maximal : 1 430 mm

- Hauteur du sol à la surface de la table : 800 mm

- Rainures en T de la table : 9 rainures en T (rainure centrale de 18 mm H7, les autres de 18 mm H11, espacement de 100 mm)

- Résolution de positionnement de la table : 0,0001°

- Vitesse de rotation rapide de la table : 7 200 °/min (20 tr/min)

- Couple de serrage de la table : 7 500 Nm

- Précision de positionnement de la table P : 8 s

- Précision de répétabilité de la table Ps : 4 s

- Unité de commande CNC : HEIDENHAIN TNC 640 (écran plat couleur TFT 19", 4 Go de RAM, SSD de 32 Go, interfaces : 1x RS-232-C, 2x Ethernet, 5x USB)

- Manivelle portable : HEIDENHAIN HR520

- Type de broche/tête : tête universelle automatique avec indexation à 0,001°, moteur à entraînement direct, refroidissement par liquide

- Conique de broche : HSK-A63 DIN 69893

- Vitesse de rotation de la broche : jusqu’à 18 000 tr/min

- Puissance de la broche (S1/S6) : 22 / 33 kW

- Couple de la broche (S1/S6) : 84 / 128 Nm

- Plage de pivotement de l'axe A de la tête : +/- 185°

- Vitesse maximale de l'axe A de la tête : 30 tr/min

- Couple de serrage de l'axe A de la tête : 1 400 Nm

- Couple maximal disponible sur l'axe A de la tête : 410 Nm (302 ft lb)

- Couple maximal disponible sur l'axe de la table : 2 500 Nm (1 844 ft lb)

- Changeur d'outils : changeur d'outils à chaîne, 60 outils, position VERT

- Longueur maximale de l'outil : 300 / 350 mm

- Diamètre maximal de l'outil : 75 mm

- Poids maximal de l'outil : 10 kg

- Sonde laser : système logiciel de sonde laser RENISHAW (diamètre maximal de l'outil : 180 mm)

- Sonde de mesure de la pièce : Sonde radio RENISHAW RMP40M avec LP2 (longueur 100 mm, stylet de 6 mm de diamètre) et récepteur RMI-Q

- Système de refroidissement : alimentation en liquide de refroidissement interne (30 bars, 10 l/min) et externe (30 bars, 40 l/min), réservoir d'une capacité de 800 l, filtres de 80/60 microns

- Alimentation en air interne : air comprimé interne à haute vitesse via la broche (jusqu’à 24 000 tr/min)

- Convoyeur à copeaux : 2 convoyeurs à vis intégrés avec déchargement vers la droite

- Capteur de vibrations : capteur SRV de détection des collisions et des surcharges dues aux vibrations
