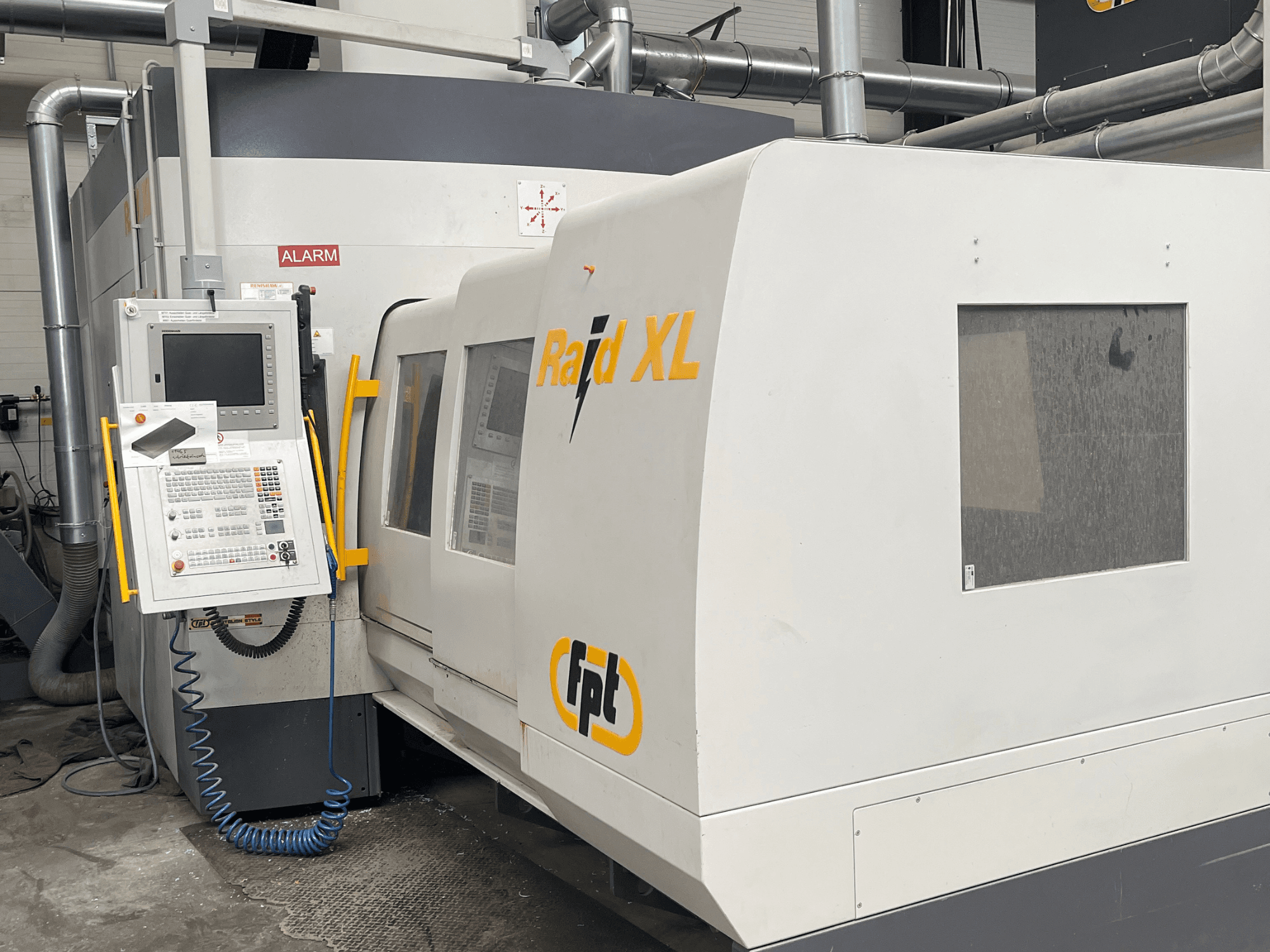

Fraiseuse à portique FPT Raid XL vue de face avec son panneau de commande, mettant en valeur son design industriel et ses fonctionnalités opérationnelles.

Merci de votre visite

Cette machine a été vendue récemment. Explorez des machines similaires disponibles ou envoyez-nous une demande.

Voir toutes les machines similaires

Voir les machines similaires

FPT Raid XL

Galerie de photos

FPT - Raid XLDE-MIL-FPT-2021-00002

Vendu

Vous avez d'autres questions ? N'hésitez pas à nous contacter.

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

Contactez moi sur Whatsapp

GINDUMAC
Produits
Machines-outils
➤ Fraiseuse à portique FPT Raid XL d'occasion à vendre | gindumac.com

Afficher dans la langue d'origine

Cette fraiseuse à portique FPT Raid XL à 3 axes a été fabriquée en 2021. Elle offre une course impressionnante de 2 000 mm sur l'axe X, de 1 400 mm sur l'axe Y et de 800 mm sur l'axe Z. La machine est équipée d'une table robuste de 1 100 x 2 000 mm, d'une capacité de charge de 3 300 kg. Si vous recherchez des capacités de fraisage de haute qualité, pensez à la fraiseuse FPT Raid XL que nous proposons à la vente. Contactez-nous pour plus de détails.

Vue d'ensemble

marque: FPT
année: 2021
MODÈLE: Raid XL
type d'application: Fraiseuse
Emplacement: Allemagne
type de machine: Fraiseuse à Portique
marque de l'unité de contrôle: HEIDENHAIN

Informations techniques - FPT Raid XL

Unité de contrôle

Marque de contrôle: HEIDENHAIN
Modèle de contrôle: TNC 620 HSCI 15"

Mouvement

Nombre d’axes: 3
Course de l’axe X: 2000 mm
Course de l’axe Y: 1400 mm
Course de l’axe Z: 800 mm

Spécification technique

Vitesse de broche: 18000 RPM
Taille du cône: HSK 63

Informations supplémentaires

- Dimensions de la table : 1 100 x 2 000 mm

- Capacité de charge de la table : 3 300 kg (charge centrale et uniformément répartie)

- Rainures en T : 11 rainures en T, largeur 18 mm (H11), pas de 100 mm

- Type de broche : broche verticale haute fréquence (TVS18)

- Plage de vitesse de la broche : jusqu'à 18 000 tr/min

- Puissance de la broche (S1/S6) : 18 kW / 22 kW

- Couple de la broche (S1/S6) : 80 Nm / 100 Nm

- Conique d'outil : HSK-A63 DIN 69893

- Changeur d'outils : changeur d'outils automatique à chaîne (RVATC30H), 30 positions

- Longueur maximale de l'outil : 300 mm

- Diamètre max. de l'outil : 80 mm

- Poids maximal de l'outil : 10 kg

- Unité de commande : Heidenhain TNC 620 HSCI 15 pouces

- Commande manuelle : manivelle électronique portable Heidenhain HR520

- Vitesse maximale d'avance rapide / d'interpolation : 35 m/min

- Puissance installée : 54 kVA

- Intensité requise : 78 A

- Tension / Fréquence : 400 V, 50 Hz

- Pression d'air de service : 6 bar

- Débit d’air requis : 400 Nl/min

- Système de refroidissement : interne (haute pression 30 bar) et externe (basse pression 30 bar), réservoir d'une capacité de 500 L

- Convoyeur de copeaux : 2 vis sans fin internes + convoyeur principal avec déchargement côté droit

- Palpeur de pièce : palpeur sans fil RENISHAW RMP40

- Mesure des outils : sonde laser avec logiciel de contrôle de la longueur, du rayon et de la rupture des outils (diamètre max. 180 mm)

- Options logicielles : DREG (dynamique réglable haute performance), GREEN_FPT (optimisation énergétique), pack MARES 4.0+ CLIENT (plateforme IoT industrielle)

*Il peut y avoir des différences entre les données indiquées et les valeurs réelles, ce qui doit être confirmé par le représentant des ventes.

** L'étendue de livraison standard comprend uniquement la machine de base. Les accessoires et les équipements périphériques ne sont expressément confirmés qu'au cours du processus d'achat, par des accords contraignants.
