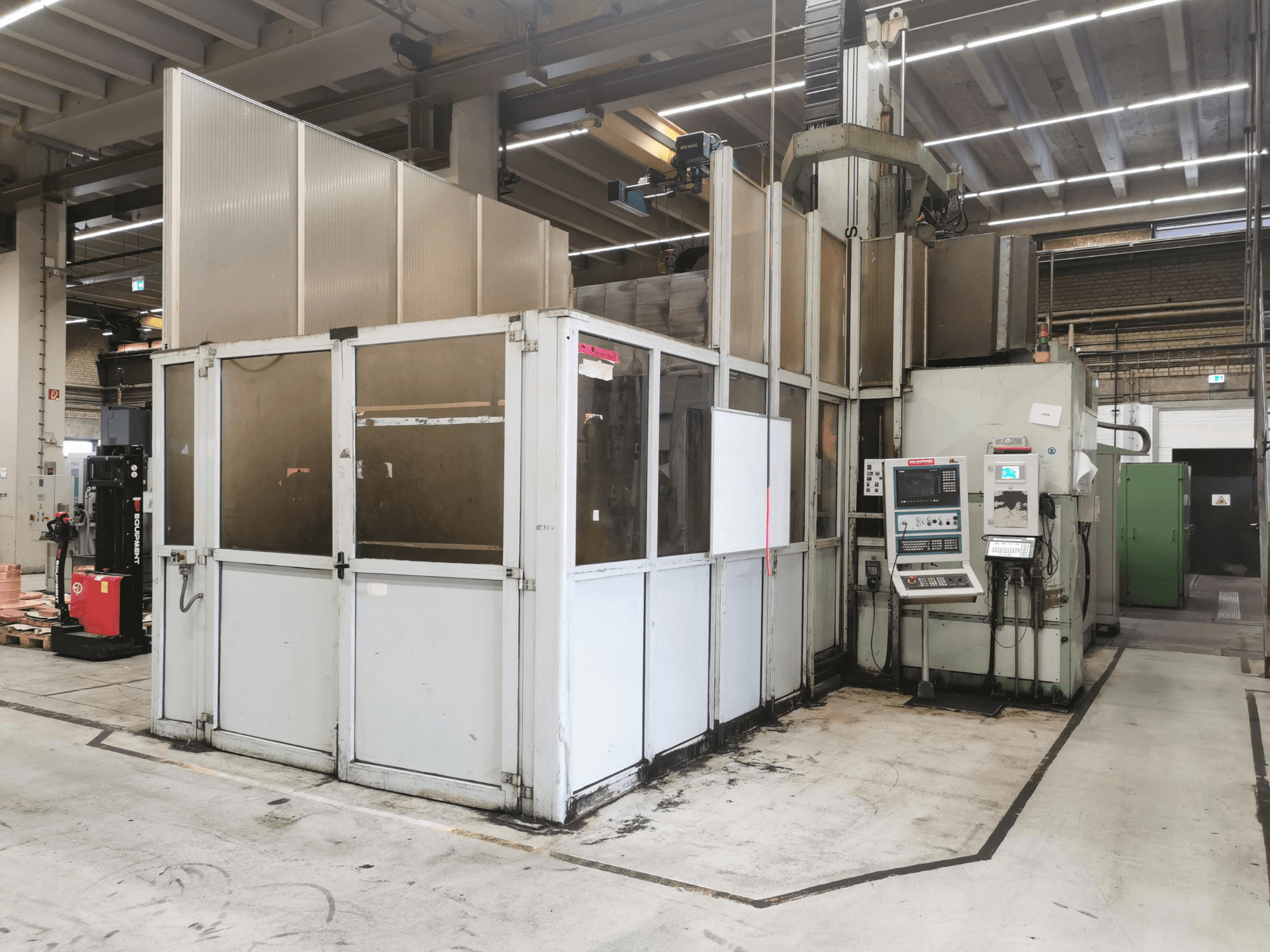

JOBS - Jomach 241DE-MIL-JOB-2007-00001

- Système de commande : Siemens Sinumerik 840D (version logicielle 3.7 MMc 103, commande numérique JO'CAM)

- Heures de fonctionnement : 91 055,12 h

- Heures de fonctionnement de la broche : 34 019,20 h

- Course de l'axe X (longitudinal) : 3 400 mm (+ 2 000 mm pour les changeurs de palettes)

- Course de l'axe Y (transversale) : 2 500 mm

- Course de l'axe Z (verticale) : 1 250 mm

- Distance entre les colonnes : 2 200 mm

- Axe C (tête pivotante - première rotation) : ±400°

- Axe A (tête pivotante - deuxième rotation) : 220° (±110°)

- Pas minimal de positionnement des axes linéaires (X-Y-Z) : 0,001 mm (0,00004 pouce) / 0,0005 mm

- Pas de position minimal des axes angulaires (C-A) : 1° (6 000 Nm)

- Vitesse des axes linéaires (X-Y-Z) : 5 à 16 000 mm/min

- Vitesse des axes angulaires (C/A) : 50 / 30 degrés/seconde

- Cône de broche : HSK-A-63

- Vitesse de broche : 500–4 000 tr/min

- Puissance du moteur de broche S6 (S1) : 25 kW / 17 kW (15 kW) / 20 kW / 18,5 kW (15 kW) / 47 kW (39 kW)

- Type de moteur de broche : Siemens type DMR 160.AS.4.FFS

- Point de pivotement de la tête rotative : 250 mm

- Dimensions de la table de travail : 3 000 x 1 500 mm

- Capacité de charge de la table de travail : 12 000 kg

- Dimensions de la palette : 2 500 x 1 500 mm

- Capacité de charge de la palette : 8 000 kg

- Capacité du magasin d'outils : 16 / 32 positions (type à chaîne)

- Capacité du rack statique JO'TOOL : 12 à 360 outils

- Alimentation électrique : ~70 à 96 kVA

- Alimentation triphasée : 380 V - 50 Hz / 480 V - 60 Hz

- Poids de base de la machine : 50 000 kg

- Dimensions de la machine (emprise au sol) : 11 000 mm x 7 000 mm / 11 200 mm x 6 400 mm

- Pompes à air comprimé / réservoir de liquide de refroidissement : Johnson (matériau d'étanchéité : Viton)

- Équipements et accessoires en option : tête angulaire, 2 têtes à fourche, magasin de têtes, 2 têtes de torsion, canette avec tête, canette sans tête, support de tête 3-A, broche de remplacement complète, tous les moteurs d'axes neufs ou réparés en stock, documentation comprenant environ 4 classeurs (y compris les manuels, les factures de réparation, rapport de défaut datant de 2006 disponible)

Magasin d'outils non inclus
