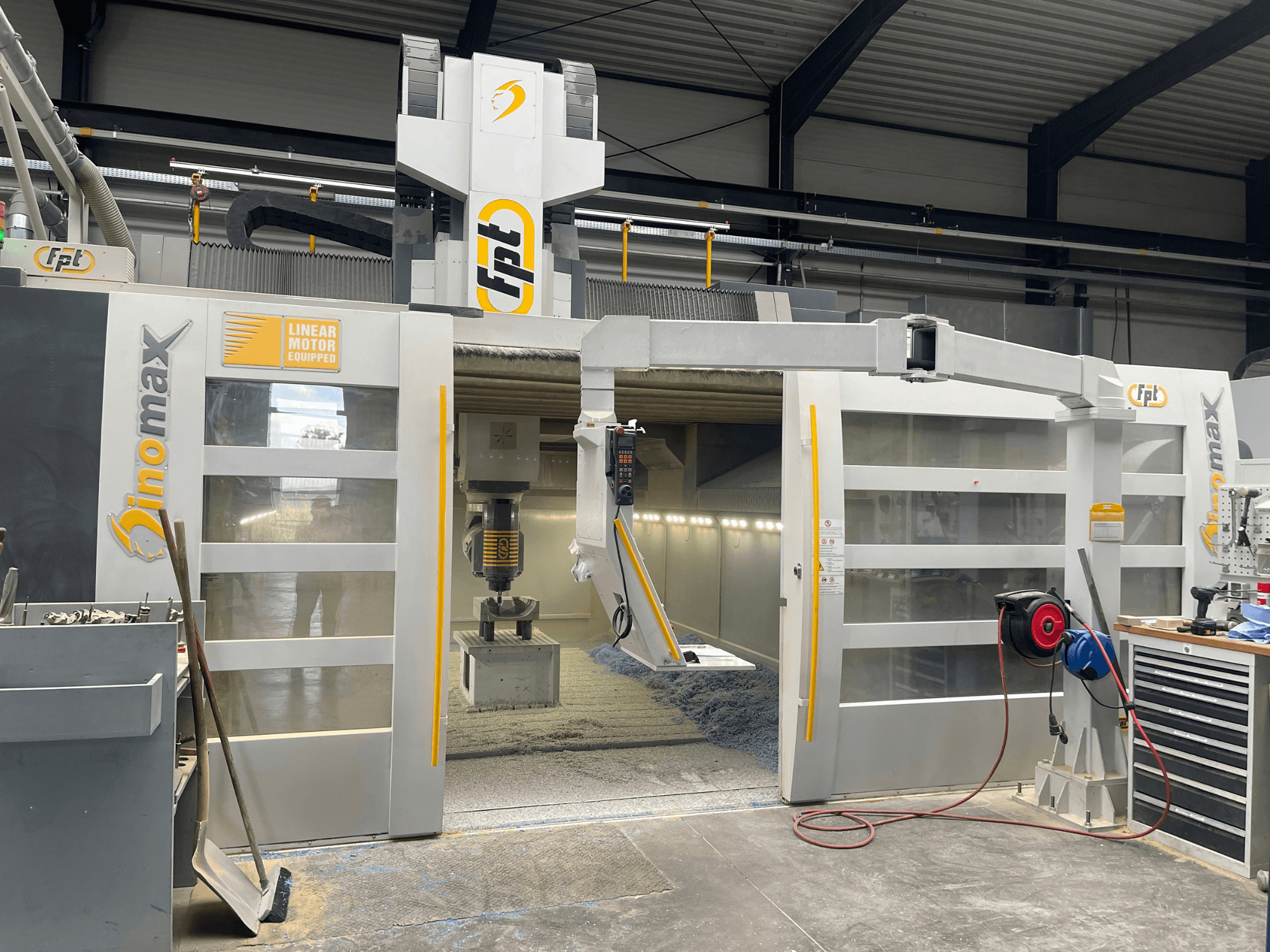

Fraiseuse à portique FPT DINOMAX vue de face, mettant en évidence le moteur linéaire, l'espace de travail et les détails du panneau de commande.

Merci de votre visite

Cette machine a été vendue récemment. Explorez des machines similaires disponibles ou envoyez-nous une demande.

Voir toutes les machines similaires

Voir les machines similaires

FPT DINOMAX

Galerie de photos

FPT - DINOMAX DE-MIL-FPT-2022-00001

Vendu

Vous avez d'autres questions ? N'hésitez pas à nous contacter.

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

Contactez moi sur Whatsapp

GINDUMAC
Produits
Machines-outils
➤ FPT DINOMAX d'occasion - Fraiseuse à portique à vendre | gindumac.com

Afficher dans la langue d'origine

Cette fraiseuse à portique FPT DINOMAX à 5 axes a été fabriquée en 2022. Elle offre une course impressionnante de 4 000 mm sur l'axe X, de 2 700 mm sur l'axe Y et de 1 300 mm sur l'axe Z. La machine est équipée d'une table robuste de 2 500 x 4 000 mm, offrant une capacité de charge de 15 t/m². Si vous recherchez des capacités de fraisage de haute qualité, pensez à la fraiseuse à portique FPT DINOMAX que nous proposons à la vente. Contactez-nous pour plus de détails.

Vue d'ensemble

marque: FPT
année: 2022
MODÈLE: DINOMAX
heures de production: 14089
type d'application: Fraiseuse
Emplacement: Allemagne
type de machine: Fraiseuse à Portique
marque de l'unité de contrôle: HEIDENHAIN

Informations techniques - FPT DINOMAX

Unité de contrôle

Marque de contrôle: HEIDENHAIN
Modèle de contrôle: TNC 640

Mouvement

Nombre d’axes: 5
Course de l’axe X: 4000 mm
Course de l’axe Y: 2700 mm
Course de l’axe Z: 1300 mm

Spécification technique

Vitesse de broche: 10000 RPM

Informations supplémentaires

- Version du logiciel NC : 340590 11 SP5 Hotfix 1

- Temps de fonctionnement de la commande : 16 539 heures

- Temps de fonctionnement de la machine : 14 089 heures

- Durée d'exécution des programmes : 6 549 heures

- Heures de fonctionnement du moteur de broche 1 : 0 heure

- Heures de fonctionnement du moteur de broche 2 : 3 627 heures

- Heures de fonctionnement de l'accessoire de tête n° 1 : 5 768 heures

- Heures de fonctionnement de l'accessoire de tête 2 : 4 343 heures

- Course longitudinale (axe X) : 4 000 mm

- Course transversale (axe Y) : 2 700 mm

- Course verticale (axe Z) : 1 300 mm

- Avance rapide max. axe X : 50 m/min

- Avance rapide maximale sur l'axe Y : 50 m/min

- Avance rapide maximale sur l'axe Z : 35 m/min

- Avance de travail max. axe X : 40 m/min

- Avance de travail max. sur l'axe Y : 40 m/min

- Avance de travail maximale sur l'axe Z : 25 m/min

- Dimensions de la table : 2 500 x 4 000 mm

- Hauteur de la table : 300 mm

- Capacité de charge de la table : 15 t/m²

- Largeur et espacement des rainures en T : 22 mm (DIN 650 H12), pas de 250 mm

- Puissance installée maximale : 177 kVA

- Courant maximal requis : 235 A

- Débit pneumatique requis : 400 Nl/min

- Pression pneumatique de service : 6 bars

- Tension de service : 400 V, 50 Hz

- Poids de la machine : 66 650 kg

- Plage de pivotement de l'axe C de couple intégré : +/-270°

- Vitesse maximale de l’axe C intégré : 30 tr/min

- Plage de l'axe A de la tête de fraisage universelle TUDX 50° : +/-180°

- Électrobroche HSK-A100 (10 000 tr/min) : 45 kW / 55 kW (S1/S6), 246 Nm / 301 Nm (S1/S6)

- Broche haute fréquence HSK-A63 EMPT2230-H63 (22 000 tr/min) : 30 kW / 37 kW (S1/S6), 90 Nm / 110 Nm (S1/S6)

- Capacité du changeur d’outils : magasin à chaîne pour 128 outils (HSK-A100 x 40, HSK-A63 x 88)

- Longueur maximale des outils : 700 mm (HSK-A100), 400 mm (HSK-A63)

- Poids maximal des outils : 25 kg (HSK-A100), 10 kg (HSK-A63)

- Capacité du réservoir de liquide de refroidissement : 1 500 litres

- Système de refroidissement interne/externe haute pression (IKZ/ÄKZ) : 70 bars / 30 l/min

- Caractéristiques supplémentaires : axes X et Y à entraînement par moteur linéaire, palpeur sans fil Renishaw RMP60M, système de mesure d'outils par laser, intégration au système MARES 4.0+, capot de protection à soufflet, protection intérieure en acier inoxydable, convoyeurs à copeaux

*Il peut y avoir des différences entre les données indiquées et les valeurs réelles, ce qui doit être confirmé par le représentant des ventes.

** L'étendue de livraison standard comprend uniquement la machine de base. Les accessoires et les équipements périphériques ne sont expressément confirmés qu'au cours du processus d'achat, par des accords contraignants.
