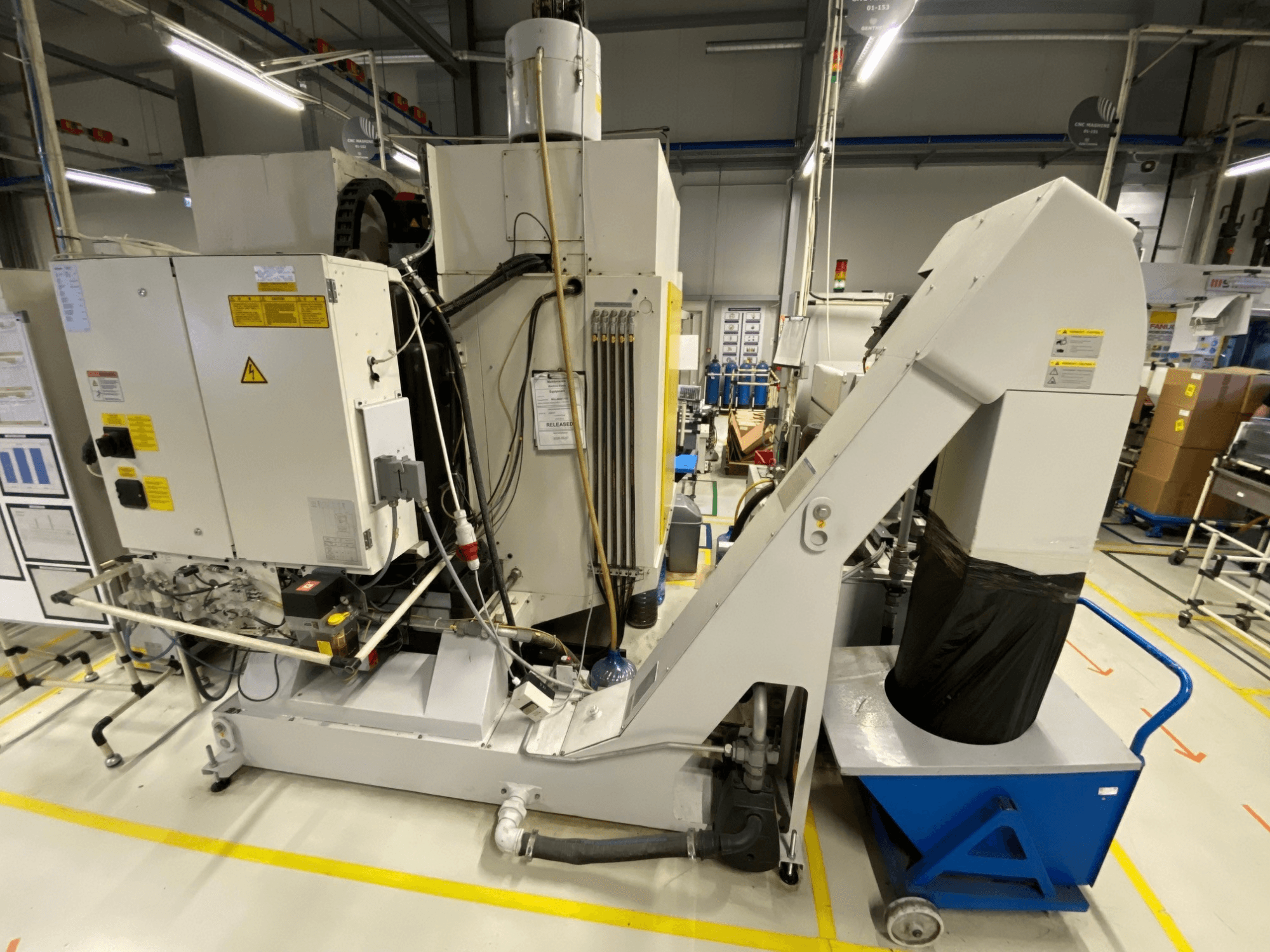

FANUC - ROBODRILL α-D21LiBHU-MIL-FAN-2018-00002

Déplacements et vitesses

• Déplacement rapide (X/Y/Z) : 48 m/min

• Vitesse d'avance (X/Y/Z) : 1 à 15 000 mm/min

• Rayon d'interférence : 380 mm

• Distance entre le bout de la broche et la table : 350 à 680 mm

Table

• Surface de serrage : 850 × 410 mm

• Rainures en T : 3

• Largeur des rainures en T : 14H14 mm

• Espacement des rainures en T : 125 / 250 mm

• Hauteur de la table par rapport au sol : 815 mm

• Poids max. de la pièce : 250 kg

Broche

• Diamètre du roulement de broche : 50 mm

• Couple max. : 35 Nm (à 100 % de charge)

Magasin d'outils

• Emplacements : 21

• Diamètre max. de l'outil : 80 mm

• Longueur maximale de l'outil : 200 mm

• Force de serrage de l'outil : 2 200 N

• Poids max. de l'outil : 2 kg/outil

• Masse totale des outils : 23 kg

Capacité de coupe

• Débit d'enlèvement de matière max. : 600 cm³

• Diamètre de perçage max. : 20 mm

• Taraudage max. : M16

Forces d'avance

• Axe X : 2 700 N

• Axe Y : 2 700 N

• Axe Z : 5 400 N

Caractéristiques électriques

• Tension/fréquence : 400 V / 50 Hz

• Puissance connectée : 22 kVA

• Puissance requise : 17,6 kW

Unités disponibles et autonomies

• Unité 1

  • N° de série FANUC : P182ZL013

  • N° de série STAMA : KMM 021.1705

  • Durée de fonctionnement : 400 h 20 min 5 s

• Unité 2

  • N° de série FANUC : P1827L014

  • Numéro de série STAMA : KMM 021.1704

  • Temps de fonctionnement : 29 444 h 47 min 12 s

Équipement supplémentaire

• Groupe de refroidissement KNOLL KF 200/950

  • N° de série de l'unité 1 : 1347674

  • Unité 2 N° de série : 1347675

• Convoyeur à copeaux KNOLL 300 K-1

  • Unité 1, n° de série : 1347673

  • Unité 2 N° de série : 1347676
